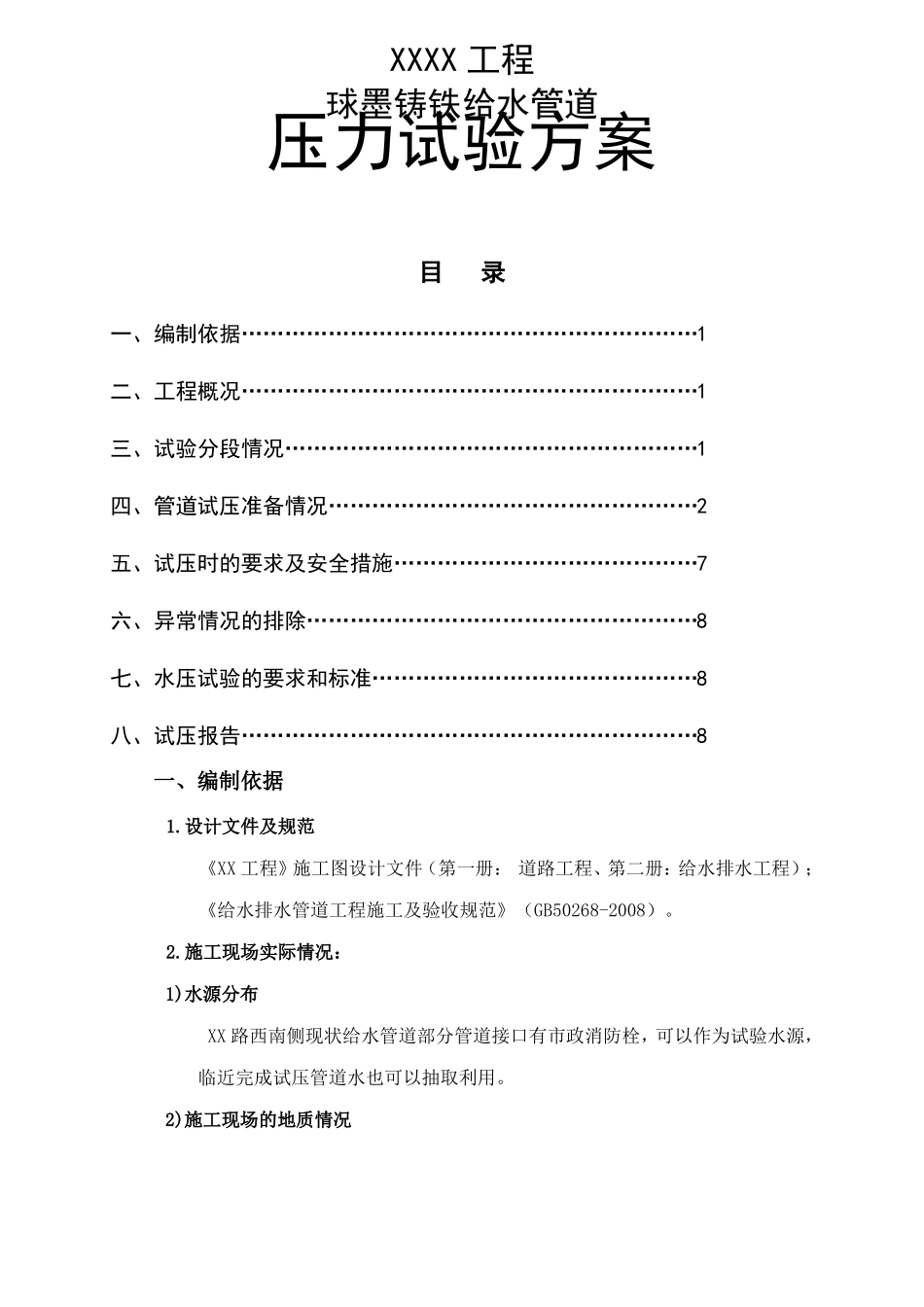

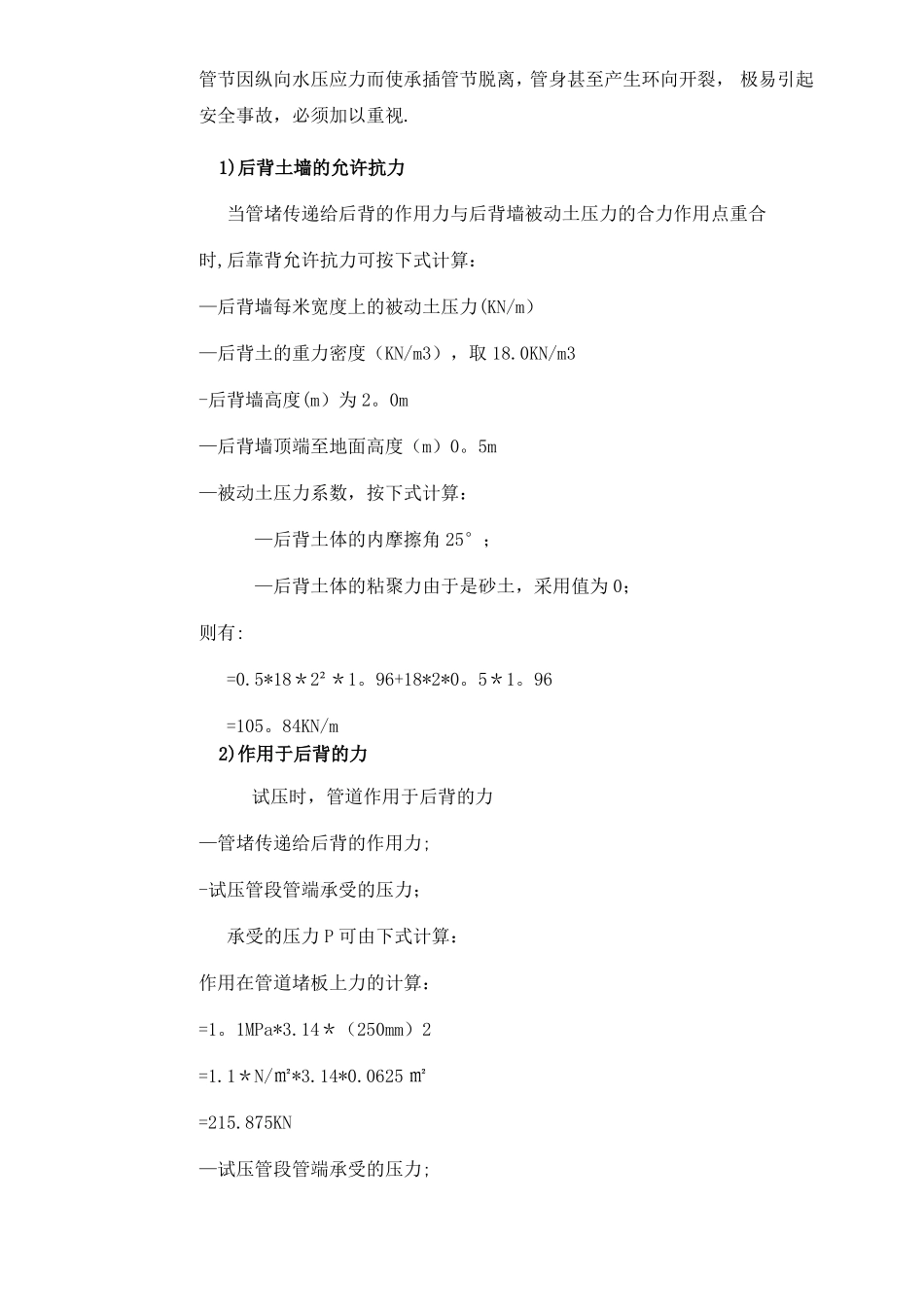

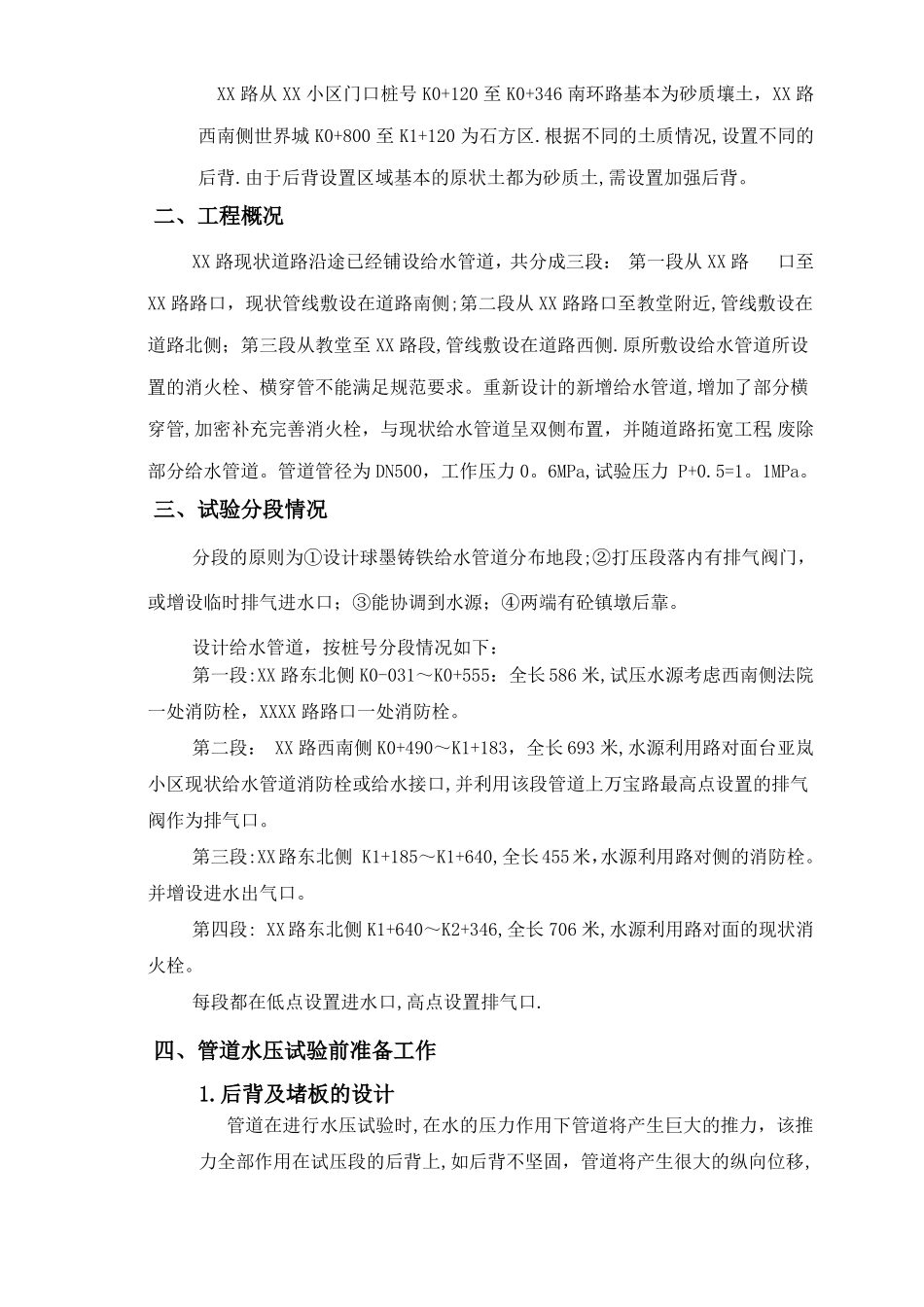

XXXX工程球墨铸铁给水管道压力试验方案目录一、编制依据………………………………………………………1二、工程概况………………………………………………………1三、试验分段情况…………………………………………………1四、管道试压准备情况……………………………………………2五、试压时的要求及安全措施……………………………………7六、异常情况的排除………………………………………………8七、水压试验的要求和标准………………………………………8八、试压报告………………………………………………………8一、编制依据1.设计文件及规范《XX工程》施工图设计文件（第一册：道路工程、第二册：给水排水工程）；《给水排水管道工程施工及验收规范》（GB50268-2008）。2.施工现场实际情况：1)水源分布XX路西南侧现状给水管道部分管道接口有市政消防栓，可以作为试验水源，临近完成试压管道水也可以抽取利用。2)施工现场的地质情况XX路从XX小区门口桩号K0+120至K0+346南环路基本为砂质壤土，XX路西南侧世界城K0+800至K1+120为石方区.根据不同的土质情况,设置不同的后背.由于后背设置区域基本的原状土都为砂质土,需设置加强后背。二、工程概况XX路现状道路沿途已经铺设给水管道，共分成三段：第一段从XX路口至XX路路口，现状管线敷设在道路南侧;第二段从XX路路口至教堂附近,管线敷设在道路北侧；第三段从教堂至XX路段,管线敷设在道路西侧.原所敷设给水管道所设置的消火栓、横穿管不能满足规范要求。重新设计的新增给水管道,增加了部分横穿管,加密补充完善消火栓，与现状给水管道呈双侧布置，并随道路拓宽工程,废除部分给水管道。管道管径为DN500，工作压力0。6MPa,试验压力P+0.5=1。1MPa。三、试验分段情况分段的原则为①设计球墨铸铁给水管道分布地段;②打压段落内有排气阀门，或增设临时排气进水口；③能协调到水源；④两端有砼镇墩后靠。设计给水管道，按桩号分段情况如下：第一段:XX路东北侧K0-031～K0+555：全长586米,试压水源考虑西南侧法院一处消防栓，XXXX路路口一处消防栓。第二段：XX路西南侧K0+490～K1+183，全长693米,水源利用路对面台亚岚小区现状给水管道消防栓或给水接口,并利用该段管道上万宝路最高点设置的排气阀作为排气口。第三段:XX路东北侧K1+185～K1+640,全长455米，水源利用路对侧的消防栓。并增设进水出气口。第四段:XX路东北侧K1+640～K2+346,全长706米,水源利用路对面的现状消火栓。每段都在低点设置进水口,高点设置排气口.四、管道水压试验前准备工作1.后背及堵板的设计管道在进行水压试验时,在水的压力作用下管道将产生巨大的推力，该推力全部作用在试压段的后背上,如后背不坚固，管道将产生很大的纵向位移,管节因纵向水压应力而使承插管节脱离，管身甚至产生环向开裂，极易引起安全事故，必须加以重视.1)后背土墙的允许抗力当管堵传递给后背的作用力与后背墙被动土压力的合力作用点重合时,后靠背允许抗力可按下式计算：—后背墙每米宽度上的被动土压力(KN/m）—后背土的重力密度（KN/m3），取18.0KN/m3-后背墙高度(m）为2。0m—后背墙顶端至地面高度（m）0。5m—被动土压力系数，按下式计算：—后背土体的内摩擦角25°；—后背土体的粘聚力由于是砂土，采用值为0；则有:=0.5*18＊2²＊1。96+18*2*0。5＊1。96=105。84KN/m2)作用于后背的力试压时，管道作用于后背的力—管堵传递给后背的作用力;-试压管段管端承受的压力；承受的压力P可由下式计算：作用在管道堵板上力的计算：=1。1MPa*3.14＊（250mm）2=1.1＊N/㎡*3.14*0.0625㎡=215.875KN—试压管段管端承受的压力;-试验压力（N/mm2），1。1MPa；—管道内径(mm），250mm。3)后背墙受力宽度式中—后背受力宽度（m）；-管堵传递给后背的作用力；—后背墙每米宽度上的被动土压力（KN/m)；2。0—安全系数则有：,B值满足。4)后背土层长度长度也是可以保证的式中L沿后背受力方向长度（m）—附加安全长度（m）,砂土取2m。水体产生的作用力为215.875KN，这是一个较大的力量,采用球墨铸铁承堵或插堵，并在垂直管道中心位置上设置千斤顶顶住堵头与后背前设置的钢板之间。详见后背设计图。2.管道末端后背设...
