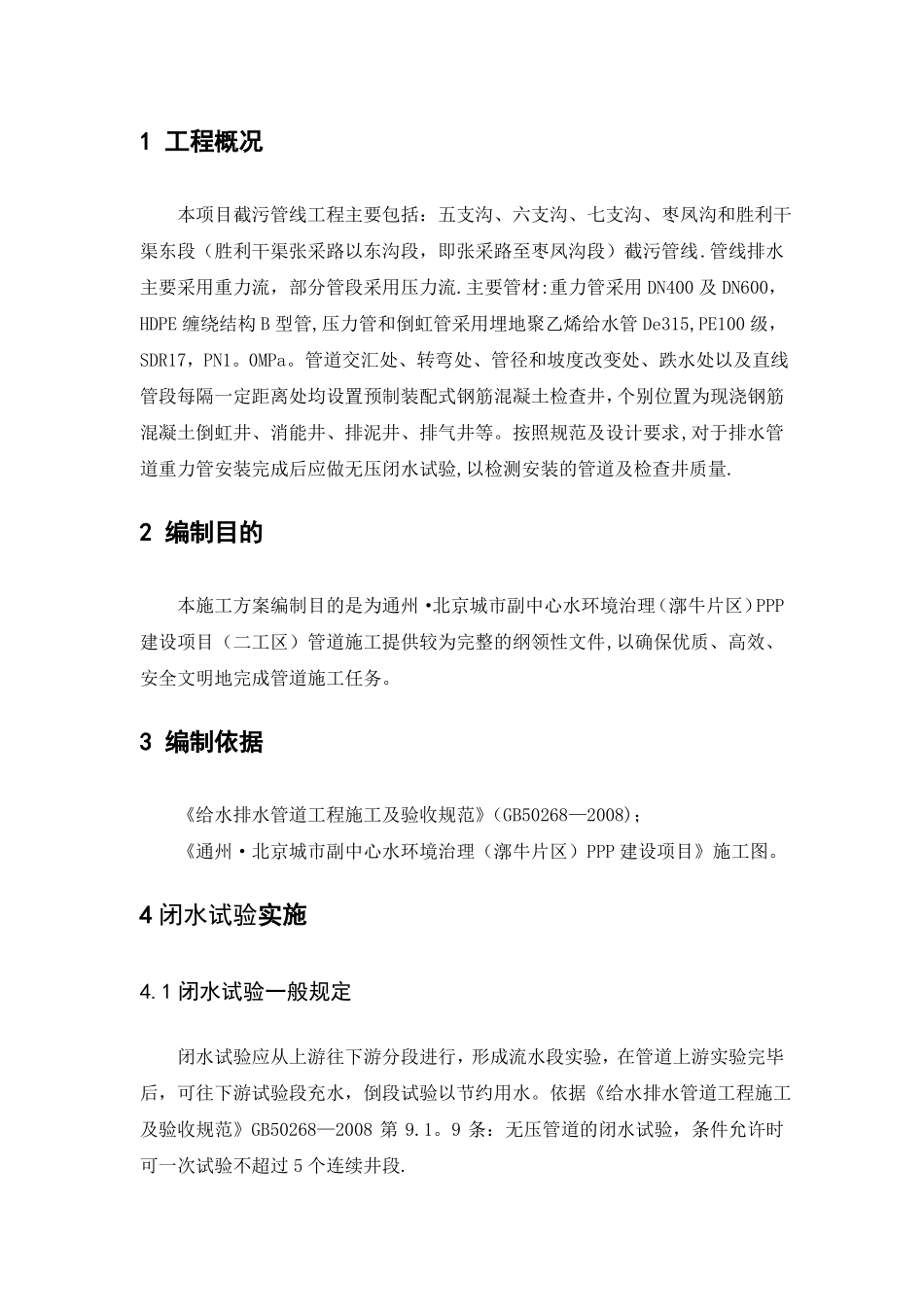

1工程概况本项目截污管线工程主要包括：五支沟、六支沟、七支沟、枣凤沟和胜利干渠东段（胜利干渠张采路以东沟段，即张采路至枣凤沟段）截污管线.管线排水主要采用重力流，部分管段采用压力流.主要管材:重力管采用DN400及DN600，HDPE缠绕结构B型管,压力管和倒虹管采用埋地聚乙烯给水管De315,PE100级，SDR17，PN1。0MPa。管道交汇处、转弯处、管径和坡度改变处、跌水处以及直线管段每隔一定距离处均设置预制装配式钢筋混凝土检查井，个别位置为现浇钢筋混凝土倒虹井、消能井、排泥井、排气井等。按照规范及设计要求,对于排水管道重力管安装完成后应做无压闭水试验,以检测安装的管道及检查井质量.2编制目的本施工方案编制目的是为通州·北京城市副中心水环境治理（漷牛片区）PPP建设项目（二工区）管道施工提供较为完整的纲领性文件,以确保优质、高效、安全文明地完成管道施工任务。3编制依据《给水排水管道工程施工及验收规范》（GB50268—2008)；《通州·北京城市副中心水环境治理（漷牛片区）PPP建设项目》施工图。4闭水试验实施4.1闭水试验一般规定闭水试验应从上游往下游分段进行，形成流水段实验，在管道上游实验完毕后，可往下游试验段充水，倒段试验以节约用水。依据《给水排水管道工程施工及验收规范》GB50268—2008第9.1。9条：无压管道的闭水试验，条件允许时可一次试验不超过5个连续井段.在试验实施前，施工现场应具备以下条件：①管道及检查井外观质量已检查合格.②管道沟槽内无积水现象.③全部预留孔洞封堵不得渗水。④管道两端堵板承载力经核算大于水压,除预留进出水管外，应封堵坚固不得漏水.⑤现场的水源满足闭水试验的需要，不影响其它用水；⑥已选好排放水的位置，不得对周围环境造成影响.⑦顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位位于管底以下。⑧各种设备已购置，材料已备齐，并已加工和配套完成。4。2闭水试验主要程序施工准备———清理检查管内壁---封堵管口（预留洞口）—-—井段灌注水---浸泡24小时———检查管内壁及接口渗水情况———补水测量渗水量--—-检查验收——-—-抽水回填土方4。3闭水实验操作步骤（1）选择试验管段：根据设计要求选择，设计无要求时,管径在700以下按施工段进行试验，如果长度不超过1km，在水源充足的情况下则可以一次性进行。如果长度超过1km，则分段进行，每段小于1km。管径大于700时,进行抽检，由监理或甲方指出抽检位置，为实际管长的1/3长度，也可分段进行.选择好试验管段后，绘制示意图，确定检查井编号。（2）首先将检查井内清理干净,以免充水后井内浮渣漂浮水面，影响测试精度；对管接口进行外观检查如抹带有裂缝、脱落等缺陷，及时进行修补，避免灌水时发生漏水而影响试验。(3）两端进行封堵目前统一建议使用管道封堵气囊，以节约封堵和养护时间,为道路回填争取宝贵时间。管道封堵气囊应根据服务管径选择明确的型号,带井检测，因此气囊应该至于检测末端未检测管道中。如果试验水头较高(超过3米)，充水前需要对封堵气囊进行固定，固定方法可使用绳索.注：如用砖砌必须养护3—4天，达到一定强度，再向闭水段的检查井注水.此外,拆除后需要进行检查，防止因堵头没有被拆除干净而影响管道后期的正常使用。（4）预灌水浸泡准备好足够的水源后，对管道进行灌水,并静置24小时。向排水管内灌水宜分三次进行：第一次灌水为设计水量的1/3;第二次灌水至设计水量的2/3;第三次灌水至设计水量。试验水头应符合下列规定：①试验段上游设计水头不超过管顶内壁时，实验水头应以试验段上游管顶内壁加2m计；②试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；③计算出的实验水头小于10m,但已超出上游检查井井口时,试验水头应以上游检查井井口高度为准；④浸泡过程中，注意隔段时间往管段中补充水。（5)进行测试①预先准备好量筒，或有刻度的水桶、准备好记录用表、准备好计时用的表和稿纸.②闭水试验管道充水时的水位可用水位标尺测定。③充水至设计水深进行渗水量测定时，应采用水位测针测定水位。水位测针的读数精度应达1mm。④充水至设计水深后至开始进行渗水量测定的间隔时间，应不少于...
