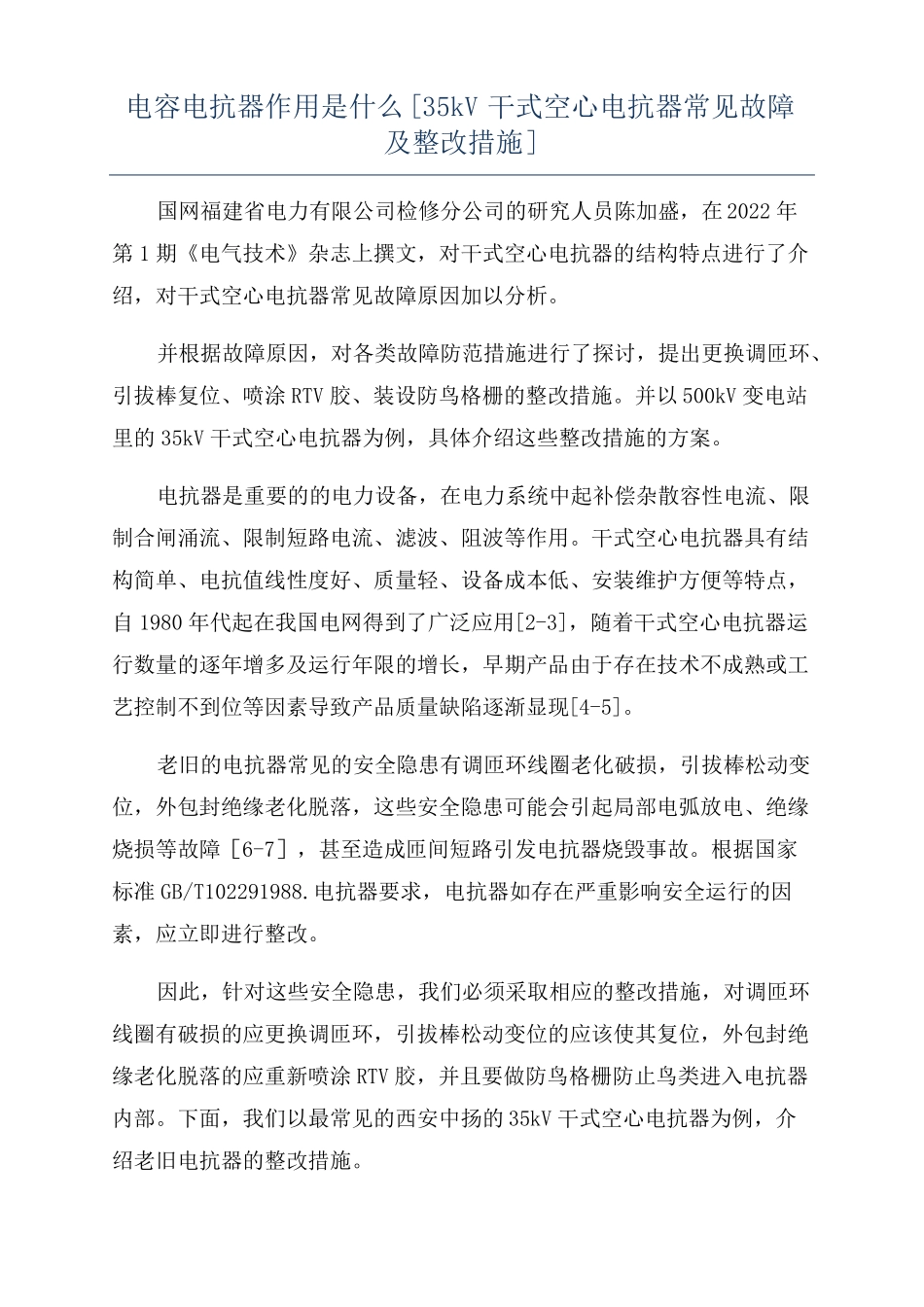

电容电抗器作用是什么35kV干式空心电抗器常见故障及整改措施_第1页
1/7
电容电抗器作用是什么35kV干式空心电抗器常见故障及整改措施_第2页
2/7
电容电抗器作用是什么35kV干式空心电抗器常见故障及整改措施_第3页
3/7
电容电抗器作用是什么[35kV干式空心电抗器常见故障及整改措施]国网福建省电力有限公司检修分公司的研究人员陈加盛,在2022年第1期《电气技术》杂志上撰文,对干式空心电抗器的结构特点进行了介绍,对干式空心电抗器常见故障原因加以分析。并根据故障原因,对各类故障防范措施进行了探讨,提出更换调匝环、引拔棒复位、喷涂RTV胶、装设防鸟格栅的整改措施。并以500kV变电站里的35kV干式空心电抗器为例,具体介绍这些整改措施的方案。电抗器是重要的的电力设备,在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、阻波等作用。干式空心电抗器具有结构简单、电抗值线性度好、质量轻、设备成本低、安装维护方便等特点,自1980年代起在我国电网得到了广泛应用[2-3],随着干式空心电抗器运行数量的逐年增多及运行年限的增长,早期产品由于存在技术不成熟或工艺控制不到位等因素导致产品质量缺陷逐渐显现[4-5]。老旧的电抗器常见的安全隐患有调匝环线圈老化破损,引拔棒松动变位,外包封绝缘老化脱落,这些安全隐患可能会引起局部电弧放电、绝缘烧损等故障[6-7],甚至造成匝间短路引发电抗器烧毁事故。根据国家标准GB/T102291988.电抗器要求,电抗器如存在严重影响安全运行的因素,应立即进行整改。因此,针对这些安全隐患,我们必须采取相应的整改措施,对调匝环线圈有破损的应更换调匝环,引拔棒松动变位的应该使其复位,外包封绝缘老化脱落的应重新喷涂RTV胶,并且要做防鸟格栅防止鸟类进入电抗器内部。下面,我们以最常见的西安中扬的35kV干式空心电抗器为例,介绍老旧电抗器的整改措施。1更换调匝环电抗器上的调匝环经过多年投运后,经常会出现调匝环上抽头的外绝缘老化,甚至有些有破损断线,这种情况很容易会造成匝间短路,引起火灾烧毁电抗器[8-9]。因此,如果在排查过程中发现有调匝环抽头断线,一定要更换调匝环。通过更换调匝环可以实现对破损线圈的更换,防止调匝环匝间短路的发生,消除电抗器运行隐患。调匝环按所在位置有分为上星架调匝环和下星架调匝环,相应的更换方案也需要分两种情况。1.1上星架调匝环更换方案(1)拆掉产品保护伞,剔除原上星架调匝环;(2)将新制作的调匝环装在U型铝板槽内按原位置布置在铝排上端面,做好定位并标识清楚;(3)取掉U型铝板的调匝环,将定位的U型铝板与上星架铝排进行焊接;(4)将调匝环安装在U型铝板上,做好绝缘处理,包护调匝环保护套;完成后用玻璃丝纤维带绑扎将调匝环固定,并刷胶处理,如图1所示;(5)完成后进行引线焊接,安装保护伞。1.2下星架调匝环更换方案(1)剔除原下星架调匝环;(2)新制作的调匝环装在用U型铝板槽内按原位置布置在铝排下端面,做好定位并标识清楚;(3)取掉∪型铝板的调匝环,将定位的U型铝板与下星架铝排进行焊接;(4)将调匝环安装在U型铝板上,做好绝缘处理,包护调匝环保护套,并用玻璃丝纤维带绑扎将调匝环固定,并刷胶处理。如图2所示;(5)完成后进行引线焊接。图1上星架调匝环安装方式图2下星架调匝环安装方式2引拔棒复位引拔棒位为各包封之间,一是起到支撑作用,另外还起到各包封层之间的绝缘作用,如果过多的引拔棒松动变位,容易引起电抗器运行异响,松动的引拔棒运行过程中易抖动与包封摩擦,破坏包封的外表皮,从而增加线圈断线的风险[10-11]。通过对变位的引拔棒进行复位并固定,电抗器在运行中发出的震动不会引起引拔棒抖动发出异响,也防止了引拔棒不断抖动磨破包封,消除了安全隐患。因此,必须对松动变位的引拔棒进行复位并固定,具体方案如下:(1)将有松动或移位的引拔棒轻敲,使偏移引拔棒复位;(2)对难以复位的引拔棒,可截断外露较长的部分;(3)在引拔棒棱边位置用锯条轻磨凹痕,具体位置为上端圈及下端圈水平位置;(4)将以上处理过的引拔棒用浸胶玻璃丝带绑扎固定,使其不再位移,要求绑扎保持有张力,不松垂,用8字形进行捆绑,绑扎方式如图3图3引拔棒绑扎方式3整体喷涂RTV胶电抗器表面涂抹的RTV容易随着运行年限老化、脱落,无法很好地起到保护包封和线圈的作用。通过定期喷涂RTV胶,可以对电抗器起到更好的保护,防止了脱胶严重...
