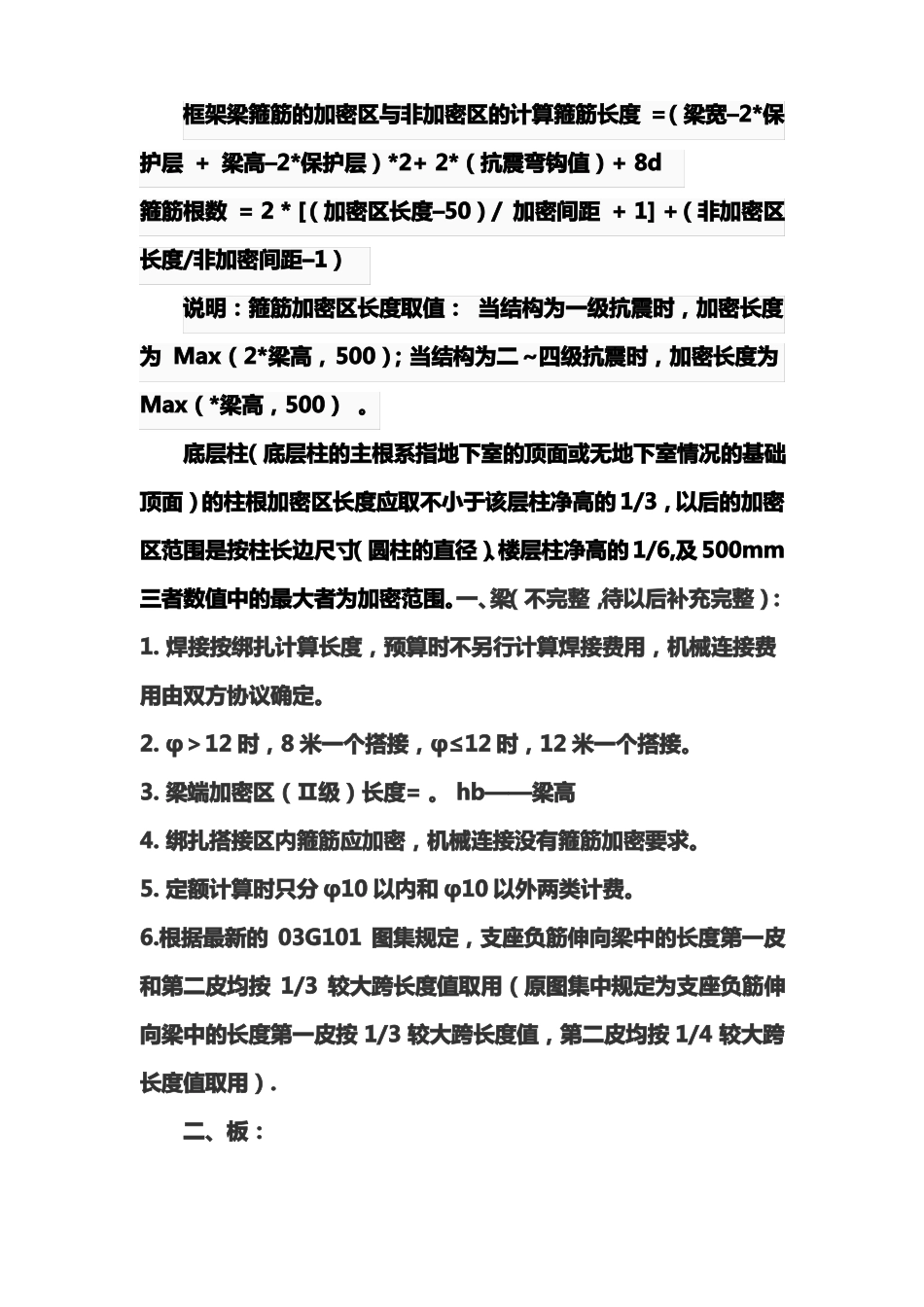

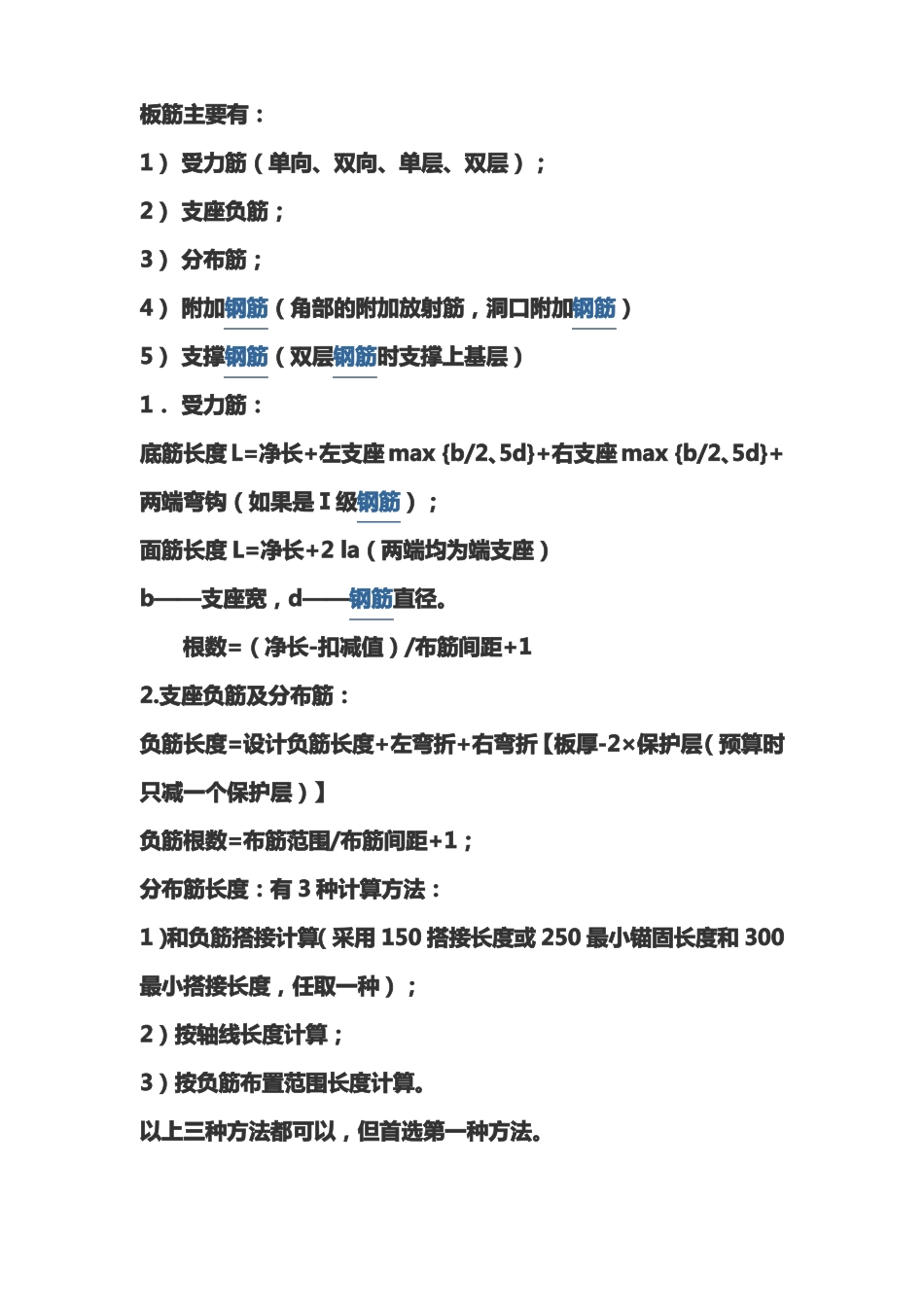

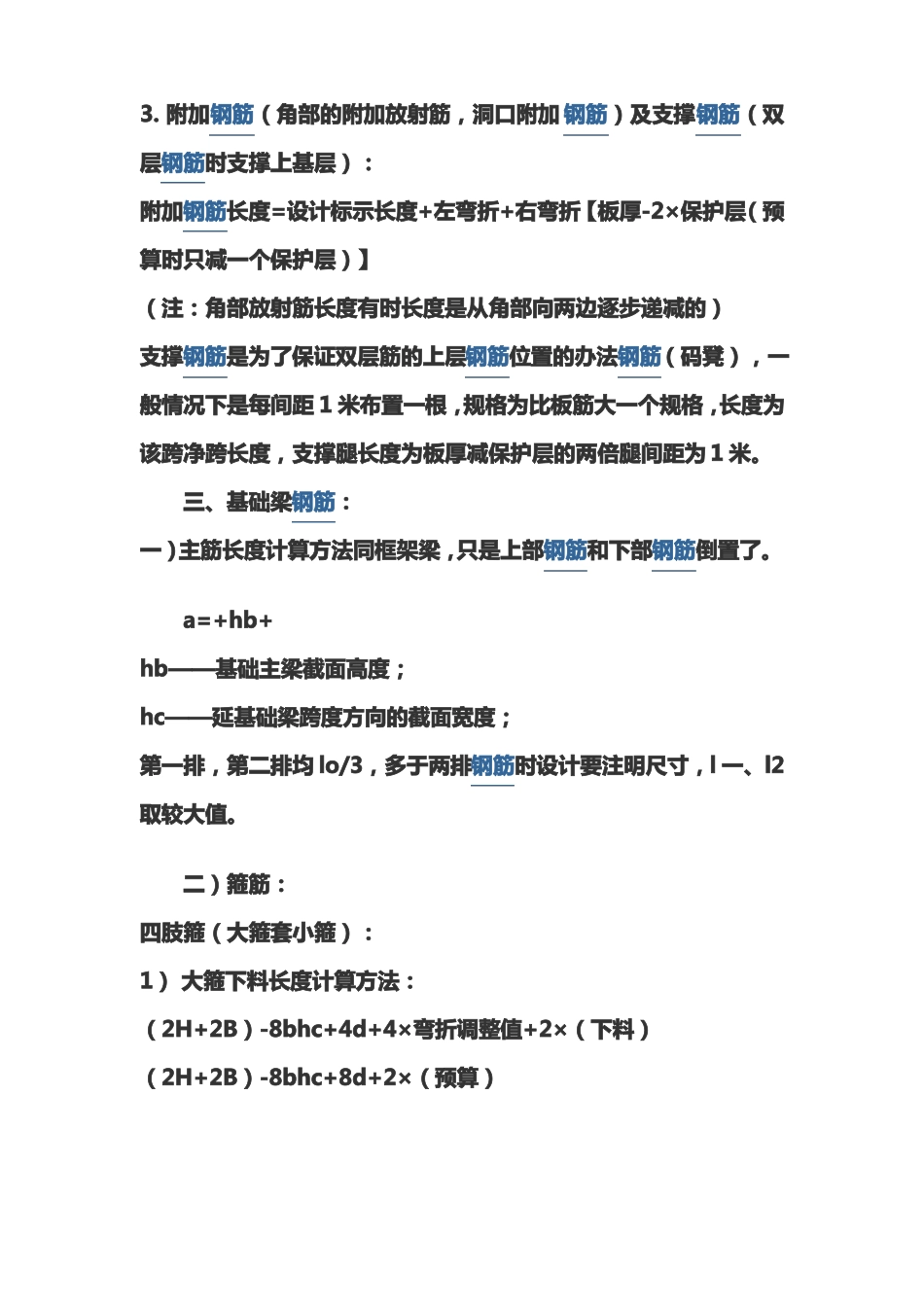

框架梁箍筋的加密区与非加密区的计算箍筋长度=(梁宽–2*保护层+梁高–2*保护层)*2+2*(抗震弯钩值)+8d箍筋根数=2*[(加密区长度–50)/加密间距+1]+(非加密区长度/非加密间距–1)说明:箍筋加密区长度取值:当结构为一级抗震时,加密长度为Max(2*梁高,500);当结构为二~四级抗震时,加密长度为Max(*梁高,500)。底层柱(底层柱的主根系指地下室的顶面或无地下室情况的基础顶面)的柱根加密区长度应取不小于该层柱净高的1/3,以后的加密区范围是按柱长边尺寸(圆柱的直径)、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。一、梁(不完整,待以后补充完整):1.焊接按绑扎计算长度,预算时不另行计算焊接费用,机械连接费用由双方协议确定。2.φ>12时,8米一个搭接,φ≤12时,12米一个搭接。3.梁端加密区(Ⅱ级)长度=。hb——梁高4.绑扎搭接区内箍筋应加密,机械连接没有箍筋加密要求。5.定额计算时只分φ10以内和φ10以外两类计费。6.根据最新的03G101图集规定,支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用(原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值,第二皮均按1/4较大跨长度值取用).二、板:板筋主要有:1)受力筋(单向、双向、单层、双层);2)支座负筋;3)分布筋;4)附加钢筋(角部的附加放射筋,洞口附加钢筋)5)支撑钢筋(双层钢筋时支撑上基层)1.受力筋:底筋长度L=净长+左支座max{b/2、5d}+右支座max{b/2、5d}+两端弯钩(如果是Ⅰ级钢筋);面筋长度L=净长+2la(两端均为端支座)b——支座宽,d——钢筋直径。根数=(净长-扣减值)/布筋间距+12.支座负筋及分布筋:负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层(预算时只减一个保护层)】负筋根数=布筋范围/布筋间距+1;分布筋长度:有3种计算方法:1)和负筋搭接计算(采用150搭接长度或250最小锚固长度和300最小搭接长度,任取一种);2)按轴线长度计算;3)按负筋布置范围长度计算。以上三种方法都可以,但首选第一种方法。3.附加钢筋(角部的附加放射筋,洞口附加钢筋)及支撑钢筋(双层钢筋时支撑上基层):附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层(预算时只减一个保护层)】(注:角部放射筋长度有时长度是从角部向两边逐步递减的)支撑钢筋是为了保证双层筋的上层钢筋位置的办法钢筋(码凳),一般情况下是每间距1米布置一根,规格为比板筋大一个规格,长度为该跨净跨长度,支撑腿长度为板厚减保护层的两倍腿间距为1米。三、基础梁钢筋:一)主筋长度计算方法同框架梁,只是上部钢筋和下部钢筋倒置了。a=+hb+hb——基础主梁截面高度;hc——延基础梁跨度方向的截面宽度;第一排,第二排均lo/3,多于两排钢筋时设计要注明尺寸,l一、l2取较大值。二)箍筋:四肢箍(大箍套小箍):1)大箍下料长度计算方法:(2H+2B)-8bhc+4d+4×弯折调整值+2×(下料)(2H+2B)-8bhc+8d+2×(预算)2)小箍的钢筋长度计算方式:其一:L(钢筋长度)=[(B-2bhc-D)/3+D]×2+(H-2bhc)×2+2×+4d+4×弯折调整值(下料)L(钢筋长度)=[(B-2bhc-D)/3+D]×2+(H-2bhc)×2+2×+8d(预算)其二:L(钢筋长度)=[(B-2bhc-D)/4×2+D]×2+(H-2bhc)×2+2×+4d+4×弯折调整值(下料)L(钢筋长度)=[(B-2bhc-D)/4×2+D]×2+(H-2bhc)×2+2×+8d(预算)其三:L(钢筋长度)=[(B-2bhc-D)/5+D]×2+(H-2bhc)×2+2×+4d+4×弯折调整值(下料)L(钢筋长度)=[(B-2bhc-D)/5+D]×2+(H-2bhc)×2+2×+8d(预算)说明:1.D——纵筋直径;d——箍筋直径;bhc——保护层;B——梁宽;H——梁高。2.箍筋弯钩(135度):抗震取,非抗震取(一级钢筋)弯钩长度计算公式(弯弧半径r取):+d×135×(π/180)-(+1)d+平直段长度(抗震取10d或75mm的较大值,非抗震取5d)≈+平直段长度(即或)3.弯折调整值(90度)的计算公式(弯弧半径r取):(+)d×90×(π/180)-+d×2≈4.板构件135度弯钩取(全部按非抗震),底板梁箍筋弯钩取但箍筋无加密要求(底板的其余钢筋均按非抗震要求设计)。5.板筋先铺短向筋,后铺长向筋。四、集水坑:(略)五、柱:一)概念:根据所处位置不...
