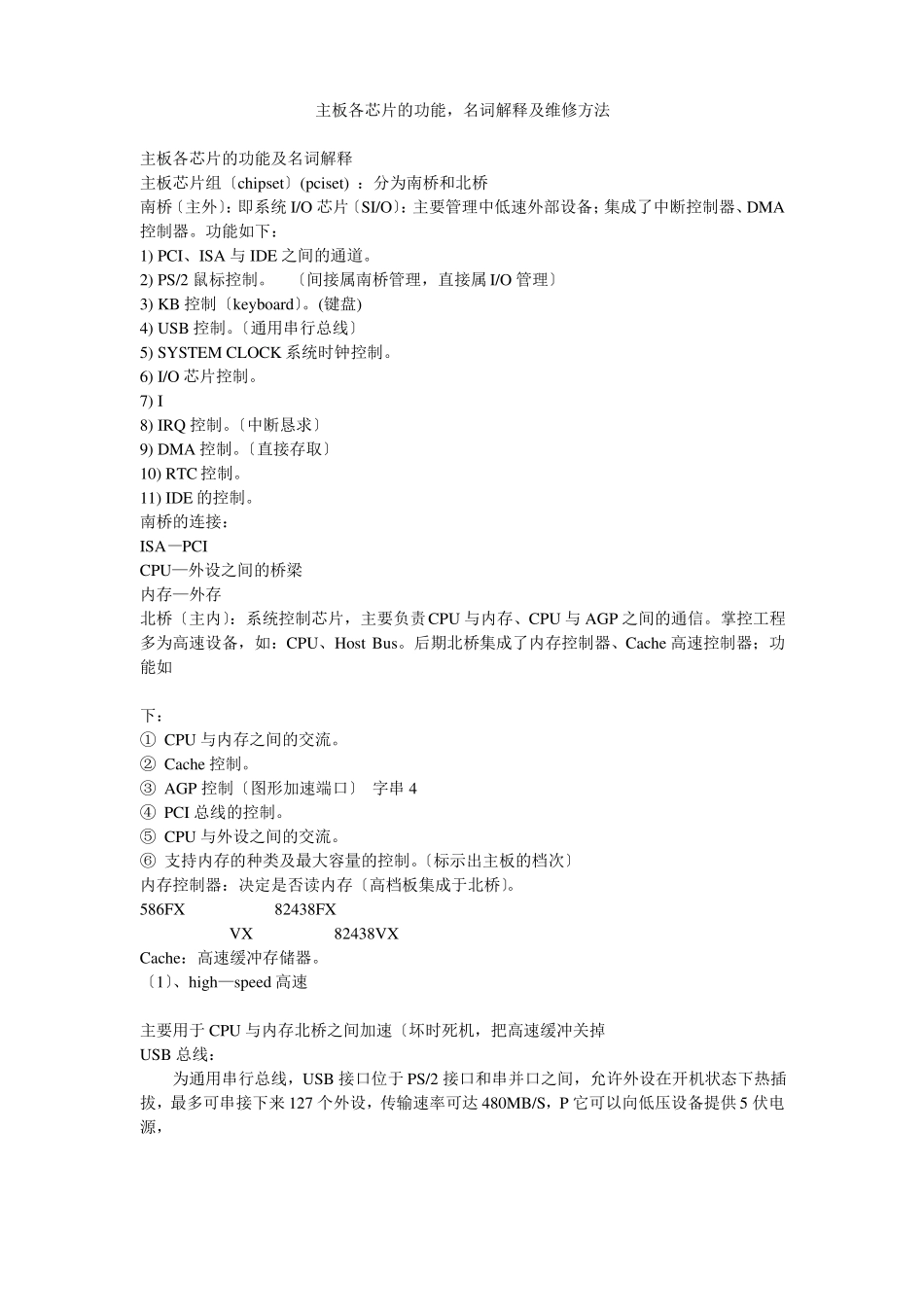

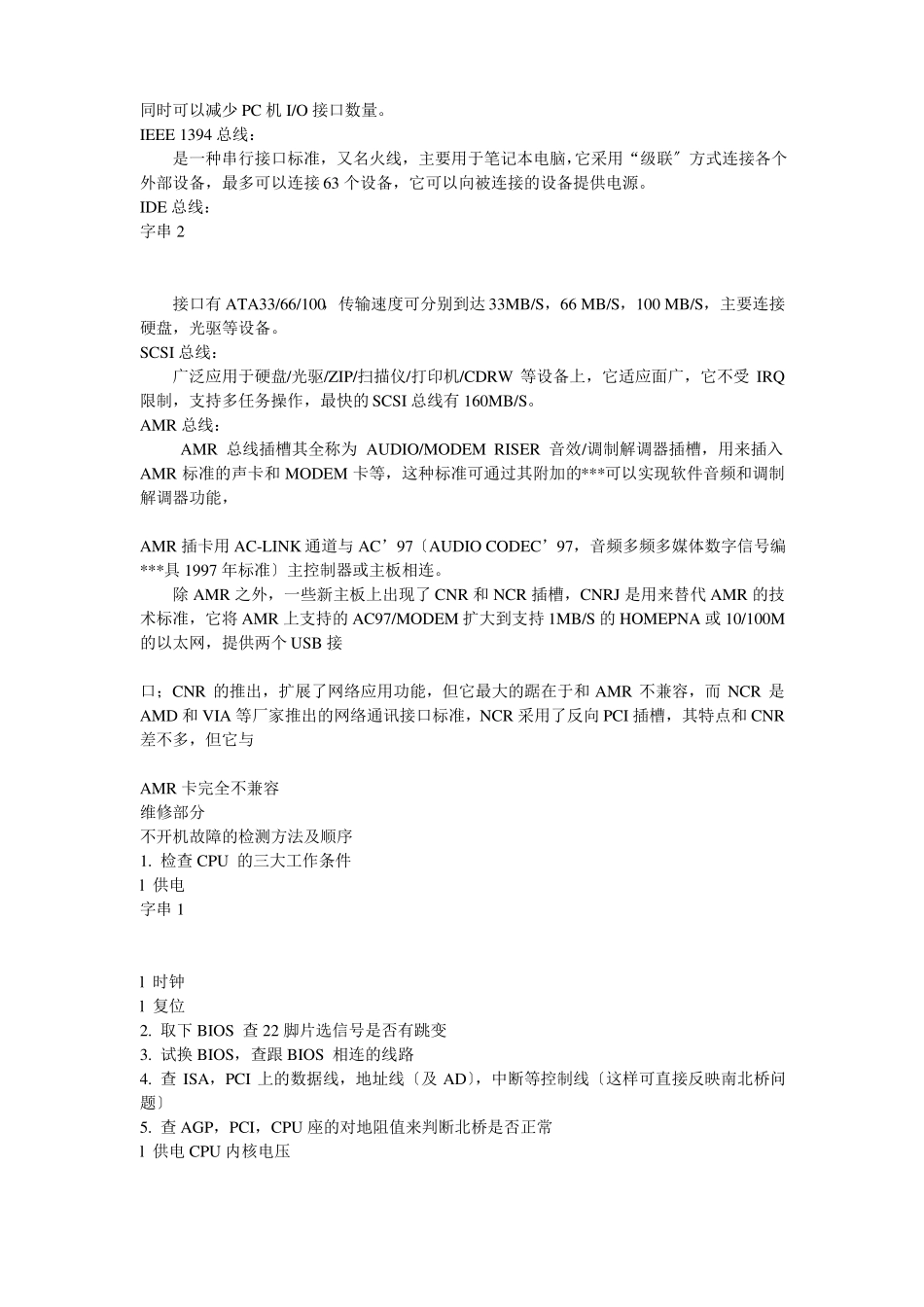

主板各芯片的功能，名词解释及维修方法主板各芯片的功能及名词解释主板芯片组〔chipset〕(pciset)：分为南桥和北桥南桥〔主外〕：即系统I/O芯片〔SI/O〕：主要管理中低速外部设备；集成了中断控制器、DMA控制器。功能如下：1)PCI、ISA与IDE之间的通道。2)PS/2鼠标控制。〔间接属南桥管理，直接属I/O管理〕3)KB控制〔keyboard〕。(键盘)4)USB控制。〔通用串行总线〕5)SYSTEMCLOCK系统时钟控制。6)I/O芯片控制。7)I8)IRQ控制。〔中断恳求〕9)DMA控制。〔直接存取〕10)RTC控制。11)IDE的控制。南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥〔主内〕：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。掌控工程多为高速设备，如：CPU、HostBus。后期北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。②Cache控制。③AGP控制〔图形加速端口〕字串4④PCI总线的控制。⑤CPU与外设之间的交流。⑥支持内存的种类及最大容量的控制。〔标示出主板的档次〕内存控制器：决定是否读内存〔高档板集成于北桥〕。586FX82438FXVX82438VXCache：高速缓冲存储器。〔1〕、high—speed高速主要用于CPU与内存北桥之间加速〔坏时死机，把高速缓冲关掉USB总线：为通用串行总线，USB接口位于PS/2接口和串并口之间，允许外设在开机状态下热插拔，最多可串接下来127个外设，传输速率可达480MB/S，P它可以向低压设备提供5伏电源，同时可以减少PC机I/O接口数量。IEEE1394总线：是一种串行接口标准，又名火线，主要用于笔记本电脑，它采用“级联〞方式连接各个外部设备，最多可以连接63个设备，它可以向被连接的设备提供电源。IDE总线：字串2接口有ATA33/66/100，传输速度可分别到达33MB/S，66MB/S，100MB/S，主要连接硬盘，光驱等设备。SCSI总线：广泛应用于硬盘/光驱/ZIP/扫描仪/打印机/CDRW等设备上，它适应面广，它不受IRQ限制，支持多任务操作，最快的SCSI总线有160MB/S。AMR总线：AMR总线插槽其全称为AUDIO/MODEMRISER音效/调制解调器插槽，用来插入AMR标准的声卡和MODEM卡等，这种标准可通过其附加的***可以实现软件音频和调制解调器功能，AMR插卡用AC-LINK通道与AC’97〔AUDIOCODEC’97，音频多频多媒体数字信号编***具1997年标准〕主控制器或主板相连。除AMR之外，一些新主板上出现了CNR和NCR插槽，CNRJ是用来替代AMR的技术标准，它将AMR上支持的AC97/MODEM扩大到支持1MB/S的HOMEPNA或10/100M的以太网，提供两个USB接口；CNR的推出，扩展了网络应用功能，但它最大的踞在于和AMR不兼容，而NCR是AMD和VIA等厂家推出的网络通讯接口标准，NCR采用了反向PCI插槽，其特点和CNR差不多，但它与AMR卡完全不兼容维修部分不开机故障的检测方法及顺序1.检查CPU的三大工作条件l供电字串1l时钟l复位2.取下BIOS查22脚片选信号是否有跳变3.试换BIOS，查跟BIOS相连的线路4.查ISA，PCI上的数据线，地址线〔及AD〕，中断等控制线〔这样可直接反映南北桥问题〕5.查AGP，PCI，CPU座的对地阻值来判断北桥是否正常l供电CPU内核电压2场效应管坏，开路或短路2滤波电容短路〔电解电容〕2电压IC无输出ü无12V供电ü电压IC坏ü断线2CPU工作电压相关线路有细微短路2场效应管坏了一个，输出电压也会变低2反响电路无作用2电压IC输出电压低lVID0—4，〔+5V电压〕2电压IC无输出2和CPU座相连的排阻坏2断线lVTT1.5V2供电场效应管坏2VTT1.5V有对地短路2场效应管供电不正常2场效应管坏l时钟2CPU座与时钟IC之间开路2时钟IC无输出2和输出连接的滤波电容坏〔10皮法〕2供电是否正常3.3V2.8V2.5V2全部无输出或一半无输出2晶振是否起振22皮法是否坏2有供电，IC坏2无供电，查供电相关线路2IC坏字串22查不正常的一半供l复位2复位电压低：北桥坏2有电压无复位北桥假焊或北桥无复位与北桥相连的线路断开字串72有复位：与北桥连续线2无复位：查复位的产生电路开机显示内容及相关故障判断1.显示显卡的资料及显存的容量2.显示主板的型号、出厂日期、BIOS版本内容3.显示CPU的主频、〔外频和倍频〕1)CPU座坏2)跳线设置错误3)北桥和CPU座之间的线路4.内存的容量1)内存条坏2)内存槽坏3)北桥坏4)内存槽接触不良5.IDE接口...
