混凝土施工准备工作VIP专享VIP免费

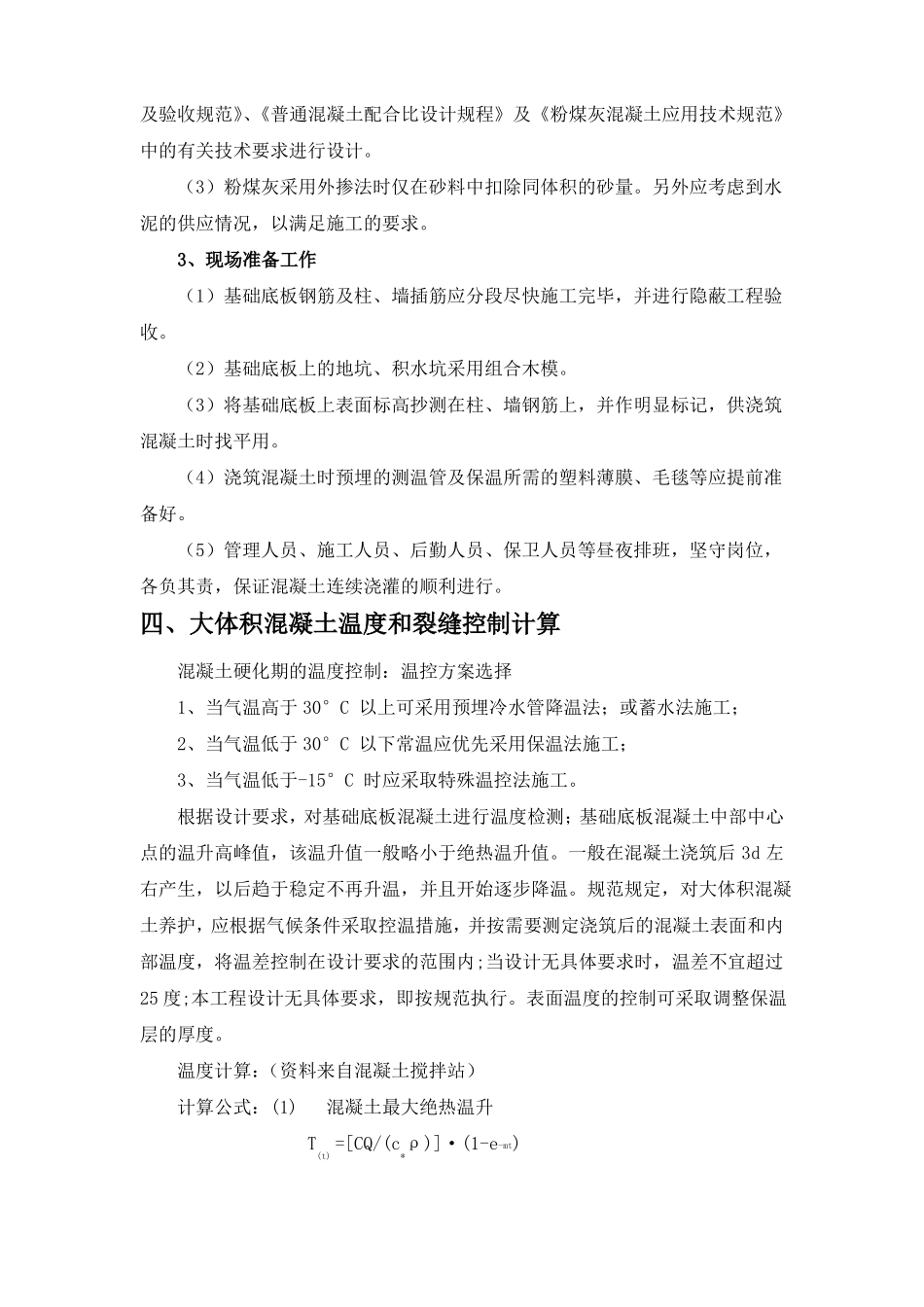

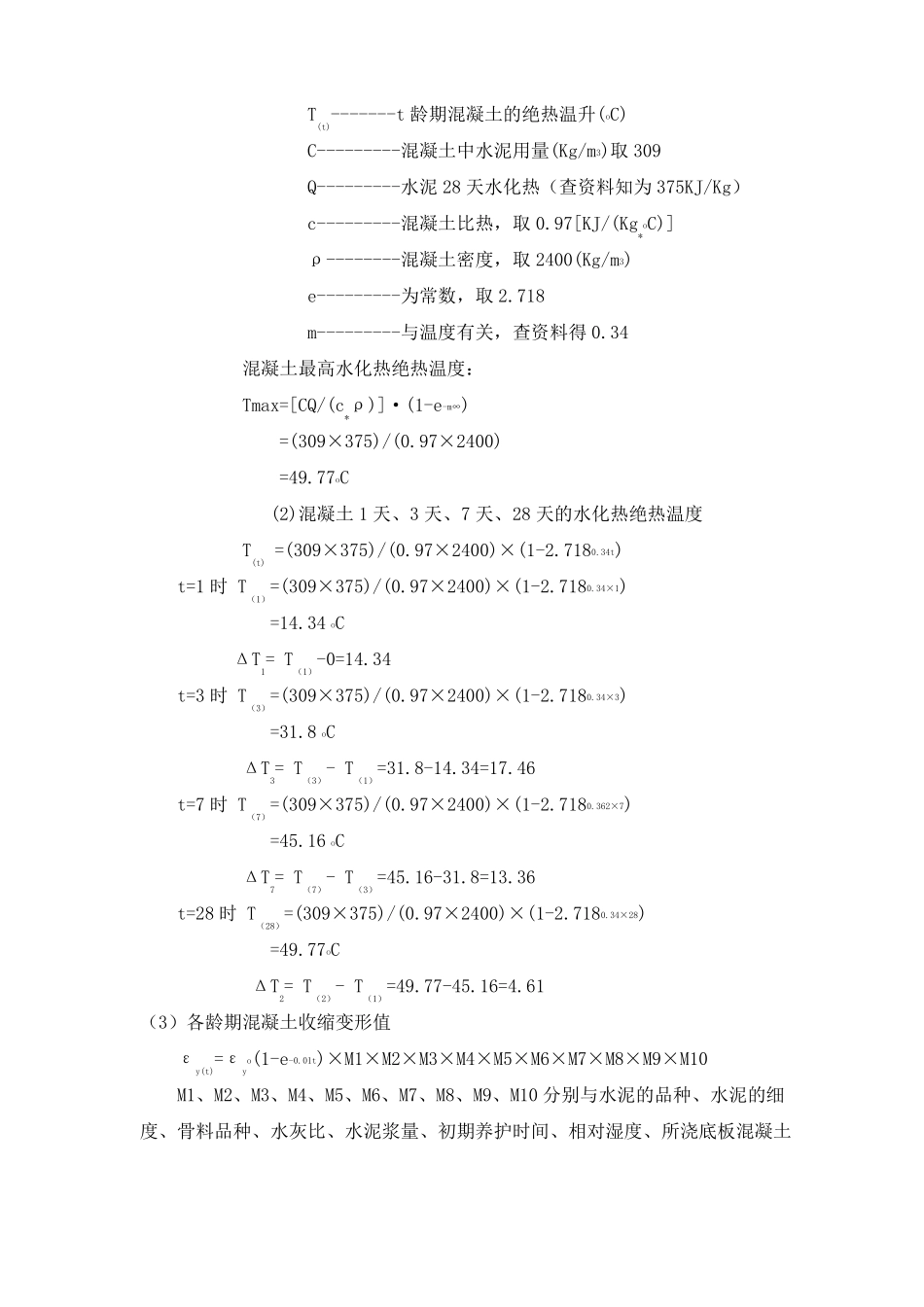

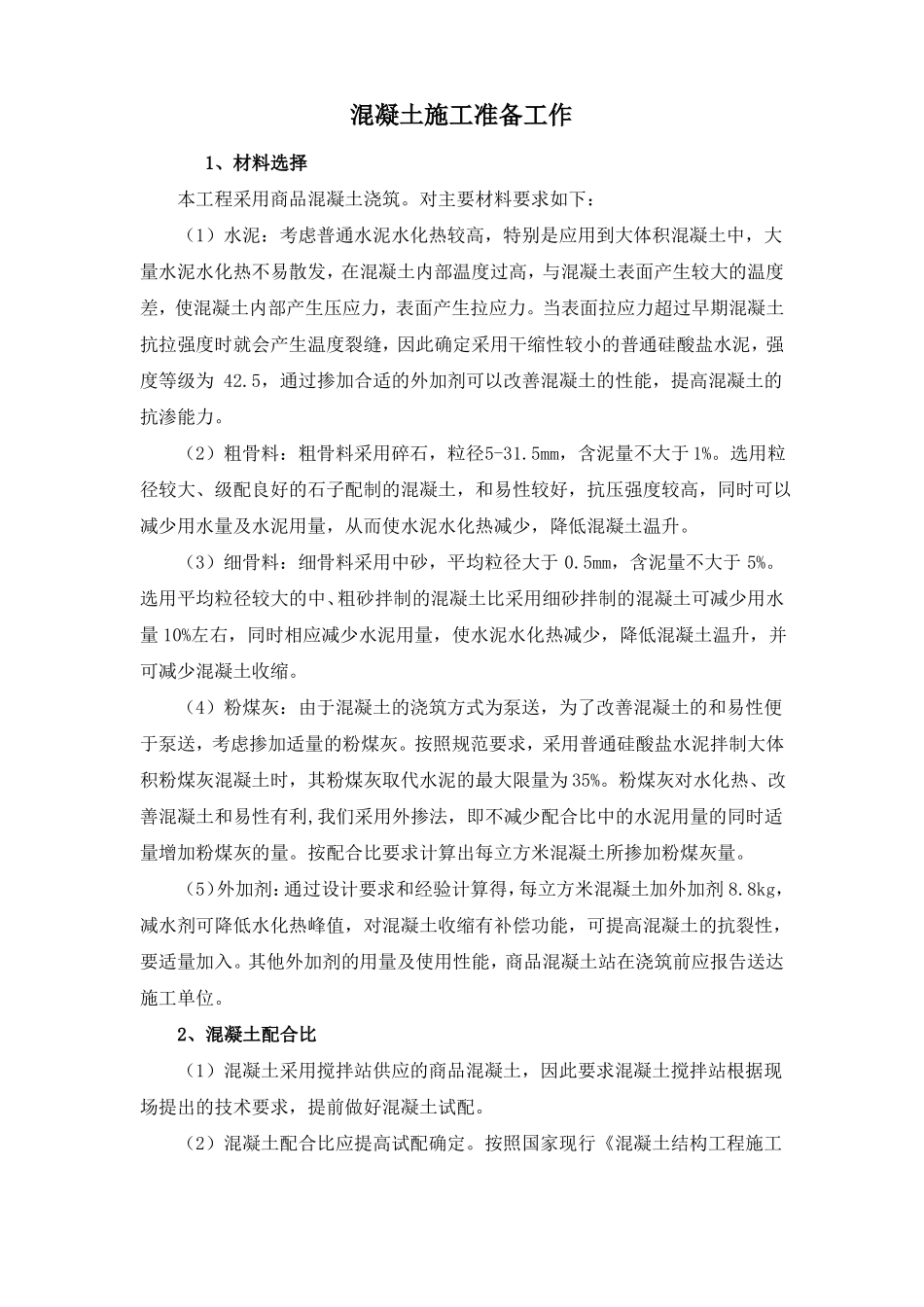

混凝土施工准备工作1、材料选择本工程采用商品混凝土浇筑。对主要材料要求如下：（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用干缩性较小的普通硅酸盐水泥，强度等级为42.5，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。（2）粗骨料：粗骨料采用碎石，粒径5-31.5mm，含泥量不大于1%。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。（3）细骨料：细骨料采用中砂，平均粒径大于0.5mm，含泥量不大于5%。选用平均粒径较大的中、粗砂拌制的混凝土比采用细砂拌制的混凝土可减少用水量10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。（4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。按照规范要求，采用普通硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为35%。粉煤灰对水化热、改善混凝土和易性有利,我们采用外掺法，即不减少配合比中的水泥用量的同时适量增加粉煤灰的量。按配合比要求计算出每立方米混凝土所掺加粉煤灰量。（5）外加剂：通过设计要求和经验计算得，每立方米混凝土加外加剂8.8kg，减水剂可降低水化热峰值，对混凝土收缩有补偿功能，可提高混凝土的抗裂性，要适量加入。其他外加剂的用量及使用性能，商品混凝土站在浇筑前应报告送达施工单位。2、混凝土配合比（1）混凝土采用搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的技术要求，提前做好混凝土试配。（2）混凝土配合比应提高试配确定。按照国家现行《混凝土结构工程施工及验收规范》、《普通混凝土配合比设计规程》及《粉煤灰混凝土应用技术规范》中的有关技术要求进行设计。（3）粉煤灰采用外掺法时仅在砂料中扣除同体积的砂量。另外应考虑到水泥的供应情况，以满足施工的要求。3、现场准备工作（1）基础底板钢筋及柱、墙插筋应分段尽快施工完毕，并进行隐蔽工程验收。（2）基础底板上的地坑、积水坑采用组合木模。（3）将基础底板上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。（4）浇筑混凝土时预埋的测温管及保温所需的塑料薄膜、毛毯等应提前准备好。（5）管理人员、施工人员、后勤人员、保卫人员等昼夜排班，坚守岗位，各负其责，保证混凝土连续浇灌的顺利进行。四、大体积混凝土温度和裂缝控制计算混凝土硬化期的温度控制：温控方案选择1、当气温高于30°C以上可采用预埋冷水管降温法；或蓄水法施工；2、当气温低于30°C以下常温应优先采用保温法施工；3、当气温低于-15°C时应采取特殊温控法施工。根据设计要求，对基础底板混凝土进行温度检测；基础底板混凝土中部中心点的温升高峰值，该温升值一般略小于绝热温升值。一般在混凝土浇筑后3d左右产生，以后趋于稳定不再升温，并且开始逐步降温。规范规定，对大体积混凝土养护，应根据气候条件采取控温措施，并按需要测定浇筑后的混凝土表面和内部温度，将温差控制在设计要求的范围内;当设计无具体要求时，温差不宜超过25度;本工程设计无具体要求，即按规范执行。表面温度的控制可采取调整保温层的厚度。温度计算：（资料来自混凝土搅拌站）计算公式：(1)混凝土最大绝热温升T(t)=[CQ/(c*ρ)]·(1-e-mt)T(t)-------t龄期混凝土的绝热温升(oC)C---------混凝土中水泥用量(Kg/m3)取309Q---------水泥28天水化热（查资料知为375KJ/Kg）c---------混凝土比热，取0.97[KJ/(Kg*oC)]ρ--------混凝土密度，取2400(Kg/m3)e---------为常数，取2.718m---------与温度有关，查资料得0.34混凝土最高水化热绝热温度：Tmax=[CQ/(c*ρ)]·(1-e-m∞)=(309×375)/(0.97×2400)=49.77oC(2)混凝土1天、3天、7天、28天的水化热绝热温度T(t)=(309×375)/(0.97×2400)×(1-2.7180.34t)t=1时T...
