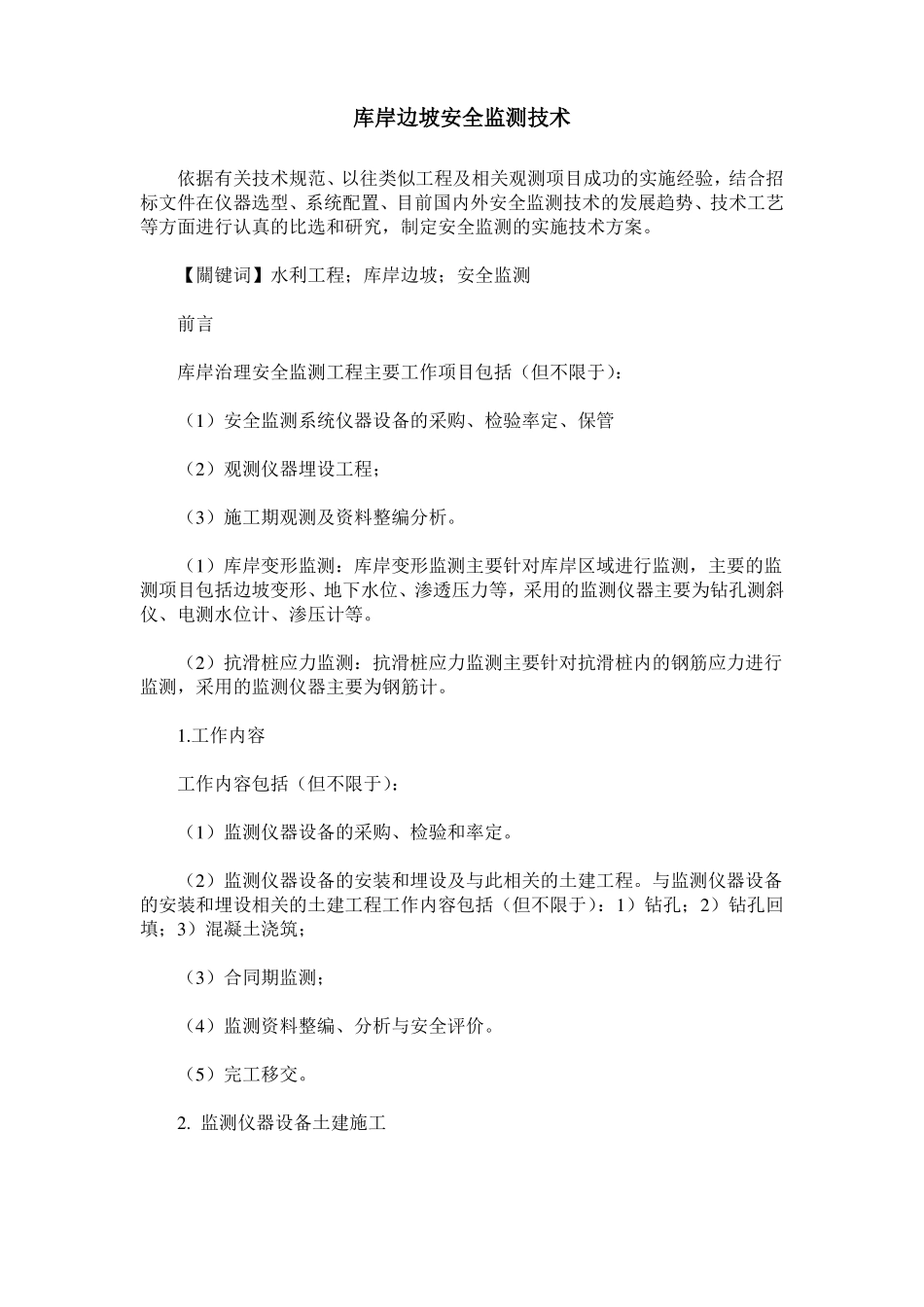

库岸边坡安全监测技术VIP免费

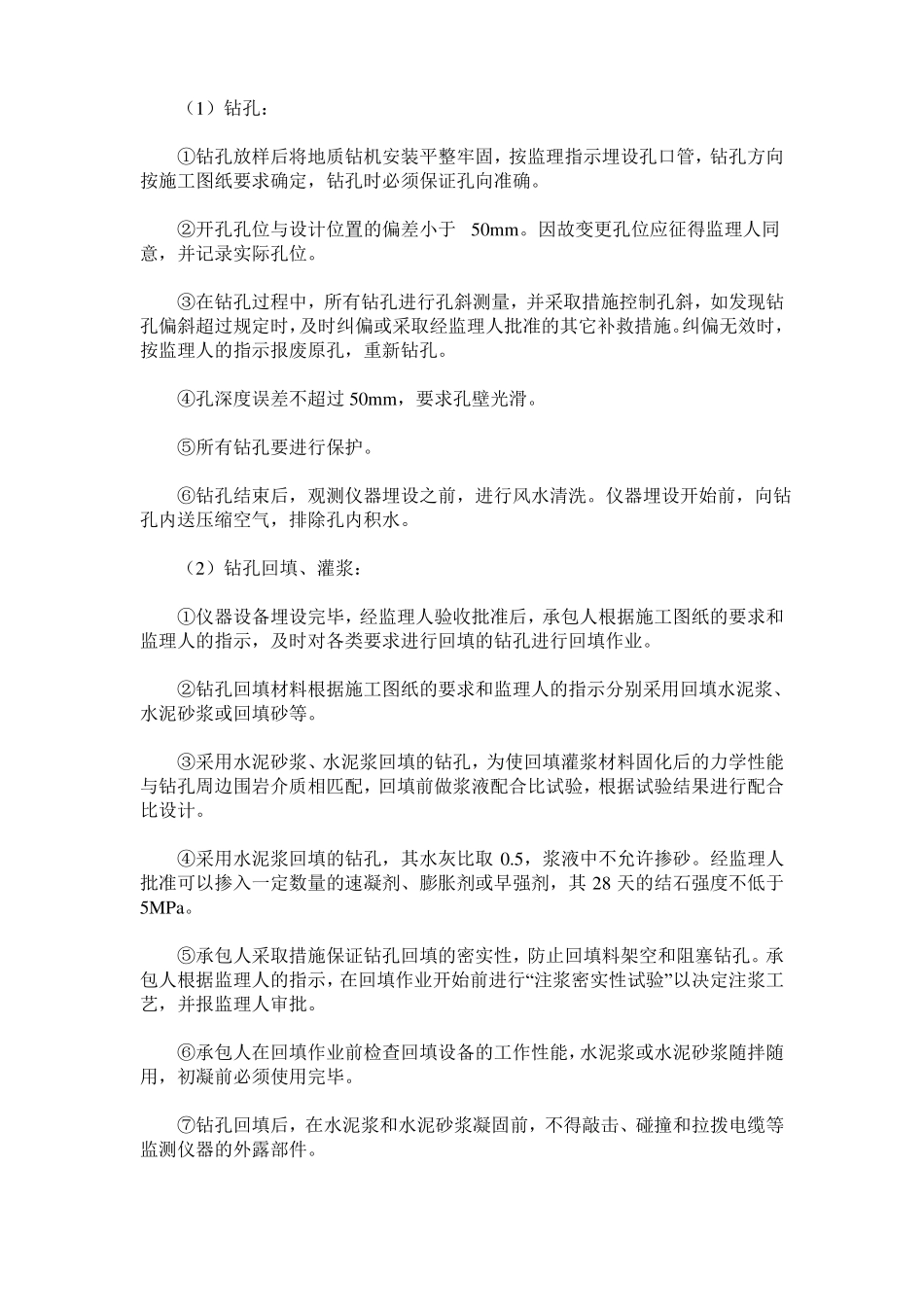

库岸边坡安全监测技术依据有关技术规范、以往类似工程及相关观测项目成功的实施经验，结合招标文件在仪器选型、系统配置、目前国内外安全监测技术的发展趋势、技术工艺等方面进行认真的比选和研究，制定安全监测的实施技术方案。【關键词】水利工程；库岸边坡；安全监测前言库岸治理安全监测工程主要工作项目包括（但不限于）：（1）安全监测系统仪器设备的采购、检验率定、保管（2）观测仪器埋设工程；（3）施工期观测及资料整编分析。（1）库岸变形监测：库岸变形监测主要针对库岸区域进行监测，主要的监测项目包括边坡变形、地下水位、渗透压力等，采用的监测仪器主要为钻孔测斜仪、电测水位计、渗压计等。（2）抗滑桩应力监测：抗滑桩应力监测主要针对抗滑桩内的钢筋应力进行监测，采用的监测仪器主要为钢筋计。1.工作内容工作内容包括（但不限于）：（1）监测仪器设备的采购、检验和率定。（2）监测仪器设备的安装和埋设及与此相关的土建工程。与监测仪器设备的安装和埋设相关的土建工程工作内容包括（但不限于）：1）钻孔；2）钻孔回填；3）混凝土浇筑；（3）合同期监测；（4）监测资料整编、分析与安全评价。（5）完工移交。2.监测仪器设备土建施工（1）钻孔：①钻孔放样后将地质钻机安装平整牢固，按监理指示埋设孔口管，钻孔方向按施工图纸要求确定，钻孔时必须保证孔向准确。②开孔孔位与设计位置的偏差小于50mm。因故变更孔位应征得监理人同意，并记录实际孔位。③在钻孔过程中，所有钻孔进行孔斜测量，并采取措施控制孔斜，如发现钻孔偏斜超过规定时，及时纠偏或采取经监理人批准的其它补救措施。纠偏无效时，按监理人的指示报废原孔，重新钻孔。④孔深度误差不超过50mm，要求孔壁光滑。⑤所有钻孔要进行保护。⑥钻孔结束后，观测仪器埋设之前，进行风水清洗。仪器埋设开始前，向钻孔内送压缩空气，排除孔内积水。（2）钻孔回填、灌浆：①仪器设备埋设完毕，经监理人验收批准后，承包人根据施工图纸的要求和监理人的指示，及时对各类要求进行回填的钻孔进行回填作业。②钻孔回填材料根据施工图纸的要求和监理人的指示分别采用回填水泥浆、水泥砂浆或回填砂等。③采用水泥砂浆、水泥浆回填的钻孔，为使回填灌浆材料固化后的力学性能与钻孔周边围岩介质相匹配，回填前做浆液配合比试验，根据试验结果进行配合比设计。④采用水泥浆回填的钻孔，其水灰比取0.5，浆液中不允许掺砂。经监理人批准可以掺入一定数量的速凝剂、膨胀剂或早强剂，其28天的结石强度不低于5MPa。⑤承包人采取措施保证钻孔回填的密实性，防止回填料架空和阻塞钻孔。承包人根据监理人的指示，在回填作业开始前进行“注浆密实性试验”以决定注浆工艺，并报监理人审批。⑥承包人在回填作业前检查回填设备的工作性能，水泥浆或水泥砂浆随拌随用，初凝前必须使用完毕。⑦钻孔回填后，在水泥浆和水泥砂浆凝固前，不得敲击、碰撞和拉拨电缆等监测仪器的外露部件。3.监测仪器设备的安装埋设（1）水位观测孔①终孔孔径φ109mm。采用地质钻机钻孔，钻孔结束后用清水冲洗，要达到水清砂净无沉淀，并测读地下水位，全孔段安装花管。②测压管用金属管或塑料管加工，包括花管和导管两部分，内径φ50mm。花管段长不少于2m，透水孔孔径φ4～6mm，面积开孔率18%～20%，排列均匀。③按照施工图纸所示或监理人指示浇筑孔口混凝土保护墩和安装孔口保护盖板。（2）渗压计①安装前，取下仪器端部的透水石，在钢膜片上涂一层黄油或凡士林以防生锈；在渗压计的前盖空腔内灌满无气水，然后装上透水石。并将仪器在水中浸泡2h以上，使其达到饱和状态，为使仪器进水口通畅，防止水泥浆进入渗压计内部。在测头上包装有干净的饱和细砂的沙袋，放入水内浸水使其饱和。②定孔位，在测点位置钻孔，孔径大于90mm，孔深1m。③在埋设孔底倒入细砂（厚度约5cm），再倒入细粒卵石或粗砂（厚度约5cm）。将包有仪器的砂袋埋入钻孔内，周围回填砾石或粗砂（厚度约20cm），上部注入水泥浆或水泥膨润土球，并采用水泥砂浆回填钻孔。④经检测合格，将电缆引出，做好标志，并对电缆线和孔口进行保护。⑤顶部渗压计安装：把装有渗压计测头的砂袋做大...
