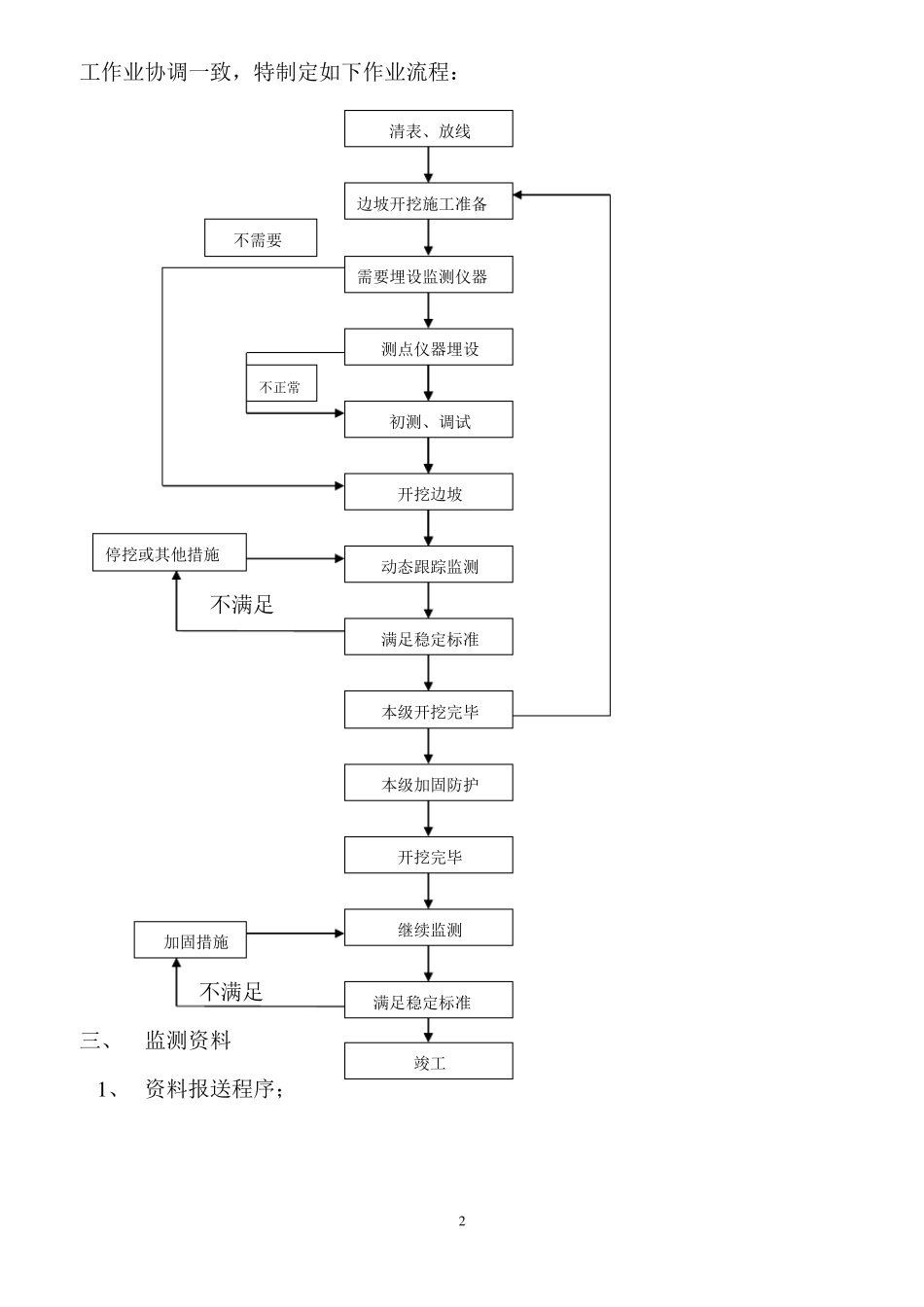

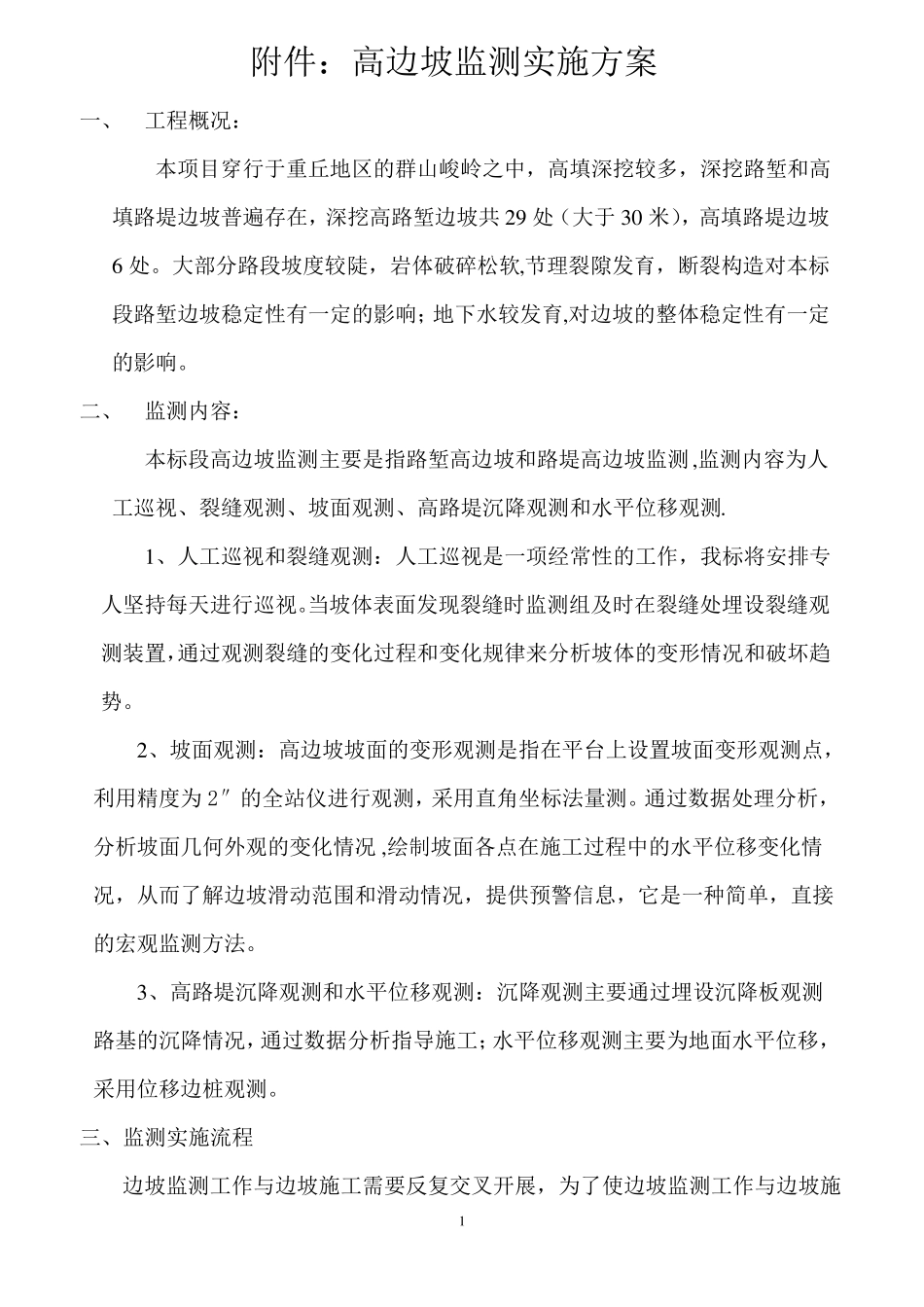

附件:高边坡监测实施方案一、工程概况:本项目穿行于重丘地区的群山峻岭之中,高填深挖较多,深挖路堑和高填路堤边坡普遍存在,深挖高路堑边坡共29处(大于30米),高填路堤边坡6处。大部分路段坡度较陡,岩体破碎松软,节理裂隙发育,断裂构造对本标段路堑边坡稳定性有一定的影响;地下水较发育,对边坡的整体稳定性有一定的影响。二、监测内容:本标段高边坡监测主要是指路堑高边坡和路堤高边坡监测,监测内容为人工巡视、裂缝观测、坡面观测、高路堤沉降观测和水平位移观测.1、人工巡视和裂缝观测:人工巡视是一项经常性的工作,我标将安排专人坚持每天进行巡视。当坡体表面发现裂缝时监测组及时在裂缝处埋设裂缝观测装置,通过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。2、坡面观测:高边坡坡面的变形观测是指在平台上设置坡面变形观测点,利用精度为2″的全站仪进行观测,采用直角坐标法量测。通过数据处理分析,分析坡面几何外观的变化情况,绘制坡面各点在施工过程中的水平位移变化情况,从而了解边坡滑动范围和滑动情况,提供预警信息,它是一种简单,直接的宏观监测方法。3、高路堤沉降观测和水平位移观测:沉降观测主要通过埋设沉降板观测路基的沉降情况,通过数据分析指导施工;水平位移观测主要为地面水平位移,采用位移边桩观测。三、监测实施流程边坡监测工作与边坡施工需要反复交叉开展,为了使边坡监测工作与边坡施1工作业协调一致,特制定如下作业流程:清表、放线边坡开挖施工准备不需要需要埋设监测仪器测点仪器埋设不正常初测、调试开挖边坡停挖或其他措施动态跟踪监测不满足加固措施继续监测本级加固防护满足稳定标准本级开挖完毕开挖完毕不满足三、监测资料1、资料报送程序;满足稳定标准竣工2业主、监理审核确定坡面观测点与裂缝观测点监理确认测点仪器坡面及裂缝观测点埋设确定重点监测断面业主、监理等审核监理确认埋设记录监测断面测点埋设记录测斜管、测力计埋设与安装监理确认测点仪器埋设记录提交业主、监理、监测单位监测断面仪器埋设记录监理确认埋设记录人工巡视与日常监测埋设记录提交业主监理确认后资料提交监测单位(汇总后交业主)普通断面资料整理分析断面监测停止开挖或其它加固措施监测单位数据与记录综合整理有断面危险时当天向业主、开挖期间半月提交一次重点断面监测资料按时提交月报、阶段报告、总结报告(含普通断面)填写报警单报业主、监测单位备案重点断面综合分析、稳定判断标段驻地监理报警2、资料报送内容:a、人工巡视记录表;b、坡面变形观测点埋设考证表;c、裂缝观测点埋设考证表;d、坡面观测点观测记录表;e、裂缝观测记录表;f、报警联系函3四、报警方法1、稳定控制标准;边坡稳定性评价主要根据以下几点进行综合判断:(1)、最大位移速率小于2mm/d;(2)、边坡开挖停止后位移速率呈收敛趋势;(3)、坡面、坡顶有无开裂,裂缝的变化趋势如何;在实际监测的过程中如果出现有上述一点或几点现象时,都应引起注意,及时对各项监测内容作综合分析,并通过其他项目的监测资料相互进行对照、比较,以进一步讨论边坡的稳定性,以便及早发现安全隐患情况,采取相应的补救措施。2、报警流程(1)、报警工作及稳定控制按照资料报送程序执行;(2)、普通监测的边坡稳定性由我标监测组作为主要控制方,第三方予以辅助并在必要时提供稳定性协助判别。重点监测断面由第三方监测单位与我标监测组共同完成.(3)、普通边坡监测指标超过控制标准并经综合判定边坡具有失稳危险时,及时填写报警联系函并立刻提交驻地监理。4六、监测技术要求1、人工巡视巡视检查是边坡监测工作的主要内容,它不仅可以及时发现险情,而且能系统地记录、描述边坡施工和周边环境变化过程,及时发现被揭露的不利地质状况。项目部将坚持每天安排专人进行巡视,巡视的主要内容包括:(1)、边坡地表有无新裂缝、坍塌发生,原有裂缝有无扩大、延伸;(2)、地表有无隆起或下陷,滑坡体后缘有无裂缝,前缘有无剪口出现,局部楔形体有无滑动现象;(3)排水沟、截水沟是否畅通、排水孔是否正常;(4)、挡墙基础是否出现架空现象,原有空隙有无扩大;(5)、有无...
