焊工工艺与技能训练教案——手工电弧平敷焊基础操作VIP免费

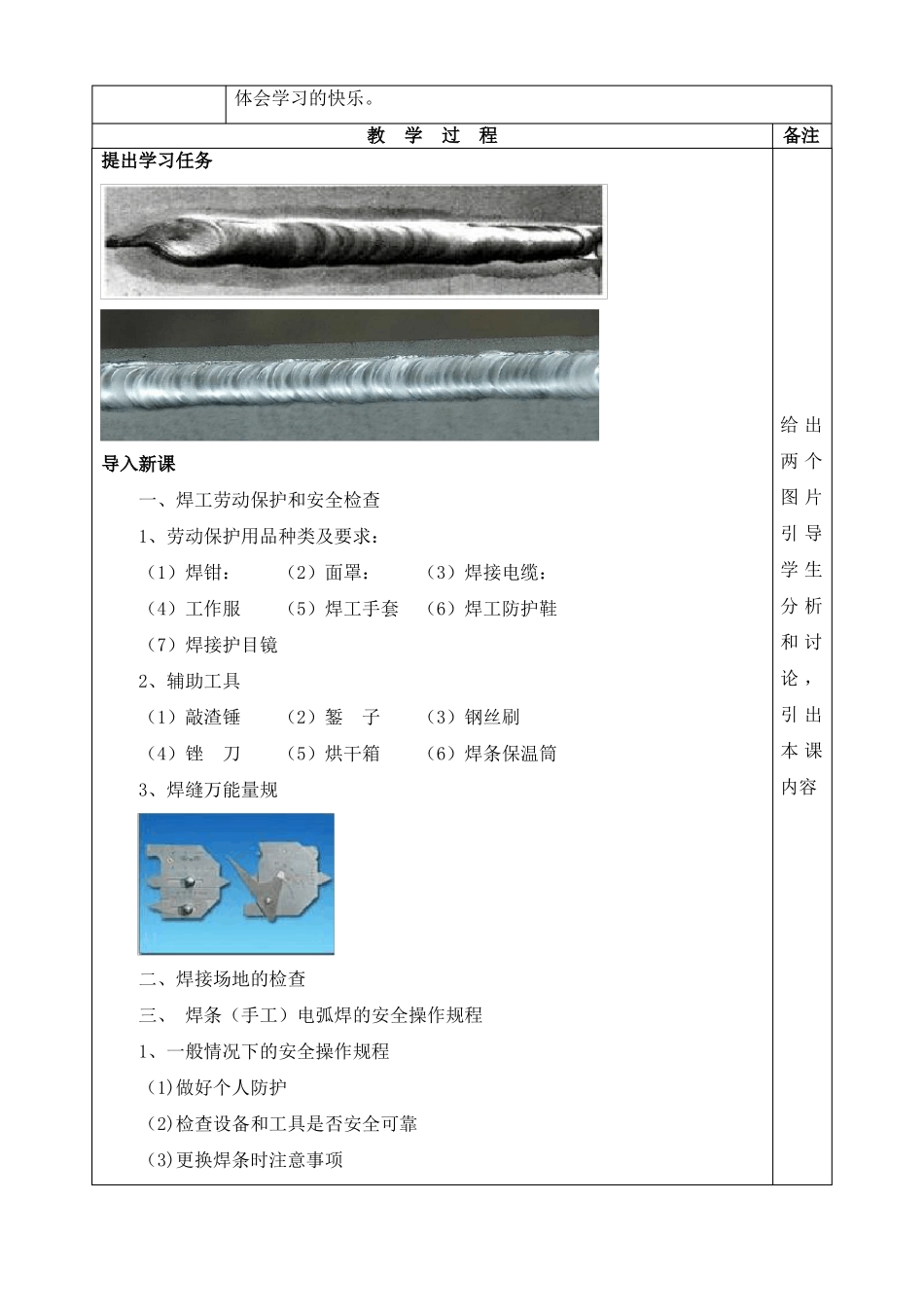

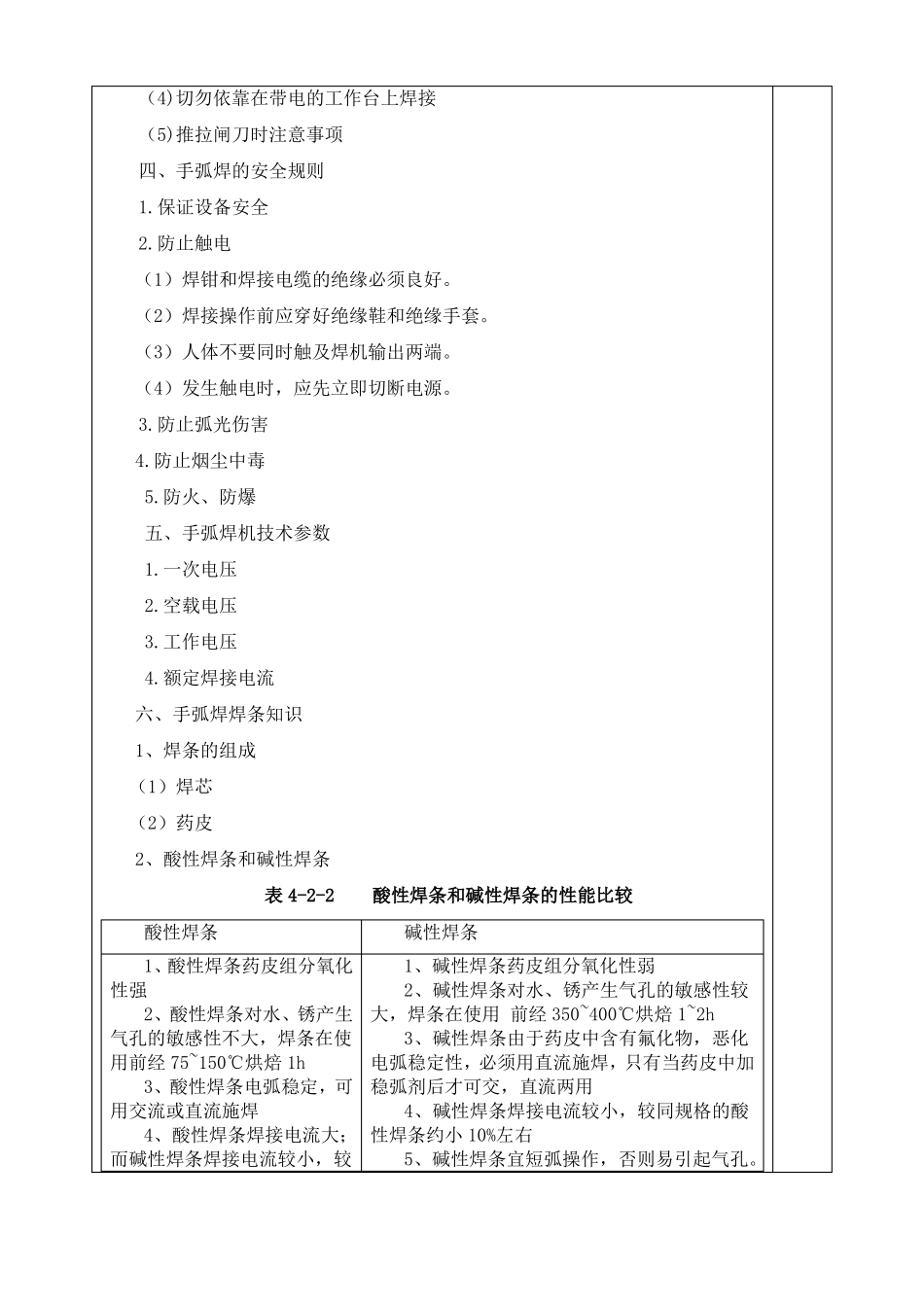

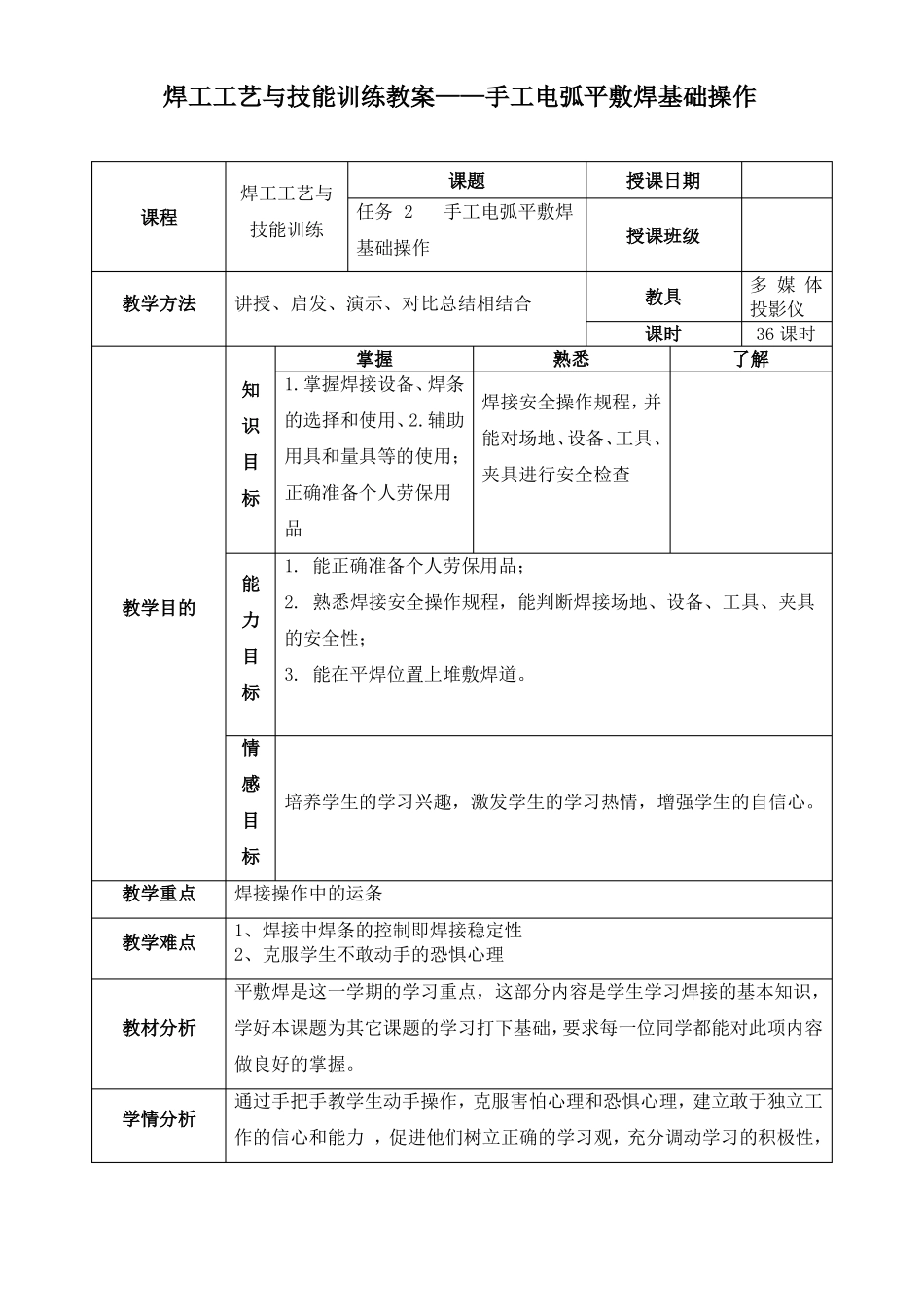

焊工工艺与技能训练教案——手工电弧平敷焊基础操作焊工工艺与课程技能训练课题任务2手工电弧平敷焊基础操作授课日期授课班级教具课时熟悉多媒体投影仪36课时了解教学方法讲授、启发、演示、对比总结相结合掌握1.掌握焊接设备、焊条的选择和使用、2.辅助用具和量具等的使用；知识目焊接安全操作规程，并能对场地、设备、工具、夹具进行安全检查标正确准备个人劳保用品能教学目的力目标情感目标教学重点教学难点焊接操作中的运条1.能正确准备个人劳保用品；2.熟悉焊接安全操作规程，能判断焊接场地、设备、工具、夹具的安全性；3.能在平焊位置上堆敷焊道。培养学生的学习兴趣，激发学生的学习热情，增强学生的自信心。1、焊接中焊条的控制即焊接稳定性2、克服学生不敢动手的恐惧心理平敷焊是这一学期的学习重点，这部分内容是学生学习焊接的基本知识，教材分析学好本课题为其它课题的学习打下基础，要求每一位同学都能对此项内容做良好的掌握。学情分析通过手把手教学生动手操作，克服害怕心理和恐惧心理，建立敢于独立工作的信心和能力，促进他们树立正确的学习观，充分调动学习的积极性，体会学习的快乐。教学过程提出学习任务备注导入新课一、焊工劳动保护和安全检查1、劳动保护用品种类及要求：（1）焊钳：（2）面罩：（3）焊接电缆：（4）工作服（5）焊工手套（6）焊工防护鞋（7）焊接护目镜2、辅助工具（1）敲渣锤（2）錾子（3）钢丝刷（4）锉刀（5）烘干箱（6）焊条保温筒3、焊缝万能量规给出两个图片引导学生分析和讨论，引出本课内容二、焊接场地的检查三、焊条（手工）电弧焊的安全操作规程1、一般情况下的安全操作规程（1)做好个人防护（2)检查设备和工具是否安全可靠（3)更换焊条时注意事项（4)切勿依靠在带电的工作台上焊接（5)推拉闸刀时注意事项四、手弧焊的安全规则1.保证设备安全2.防止触电（1）焊钳和焊接电缆的绝缘必须良好。（2）焊接操作前应穿好绝缘鞋和绝缘手套。（3）人体不要同时触及焊机输出两端。（4）发生触电时，应先立即切断电源。3.防止弧光伤害4.防止烟尘中毒5.防火、防爆五、手弧焊机技术参数1.一次电压2.空载电压3.工作电压4.额定焊接电流六、手弧焊焊条知识1、焊条的组成（1）焊芯（2）药皮2、酸性焊条和碱性焊条表4-2-2酸性焊条和碱性焊条的性能比较酸性焊条1、酸性焊条药皮组分氧化性强2、酸性焊条对水、锈产生气孔的敏感性不大，焊条在使用前经75~150℃烘焙1h3、酸性焊条电弧稳定，可用交流或直流施焊4、酸性焊条焊接电流大；而碱性焊条焊接电流较小，较碱性焊条1、碱性焊条药皮组分氧化性弱2、碱性焊条对水、锈产生气孔的敏感性较大，焊条在使用前经350~400℃烘焙1~2h3、碱性焊条由于药皮中含有氟化物，恶化电弧稳定性，必须用直流施焊，只有当药皮中加稳弧剂后才可交，直流两用4、碱性焊条焊接电流较小，较同规格的酸性焊条约小10%左右5、碱性焊条宜短弧操作，否则易引起气孔。同规格的酸性焊条约小10%左6、碱性焊条合金元素过渡效果好右。7、碱性焊条焊缝成形尚好，容易堆高，熔5、酸性焊条宜长弧操作深稍深。6、酸性焊条合金元素过渡8、碱性焊条熔渣结构呈结晶状效果差；而碱性焊条合金元素9、碱性焊条坡口内第1层脱渣较困难，以过渡效果好后各层脱渣较容易7、酸性焊条焊缝成形较10、碱性焊条焊缝常、低温冲击性能较高好，熔深较浅11、碱性焊条抗裂性能好8、酸性焊条熔渣结构呈玻12、碱性焊条焊缝中的含氢量低璃状13、碱性焊条焊接时烟尘较多9、酸性焊条脱渣较方便10、酸性焊条焊缝常、低温冲击性能一般11、酸性焊条抗裂性能较差12、酸性焊条焊缝中的含氢量高，易产生“白点”，影响塑性13、酸性焊条焊接时烟尘较少【任务实施】一、准备工作二、实施步骤1、辨别焊机类型，解释焊机铭牌的各项含义；2、焊接电缆与焊钳的连接；3、面罩滤光玻璃的选择和手柄的安装；4、焊接电流的调节；5、平敷焊的基本操作三、任务要求四、注意事项1、学生一定要按要求佩备防护用品；2、电缆的连接必须牢固，不得有松动，螺纹连接松紧要适当；3、电流调节时动作要适当，防止损坏设备；4、引弧练习时，可以与电流调节配合练习，但调节电流时必须停止焊接；5...
