隧道二次衬砌施工工法VIP免费

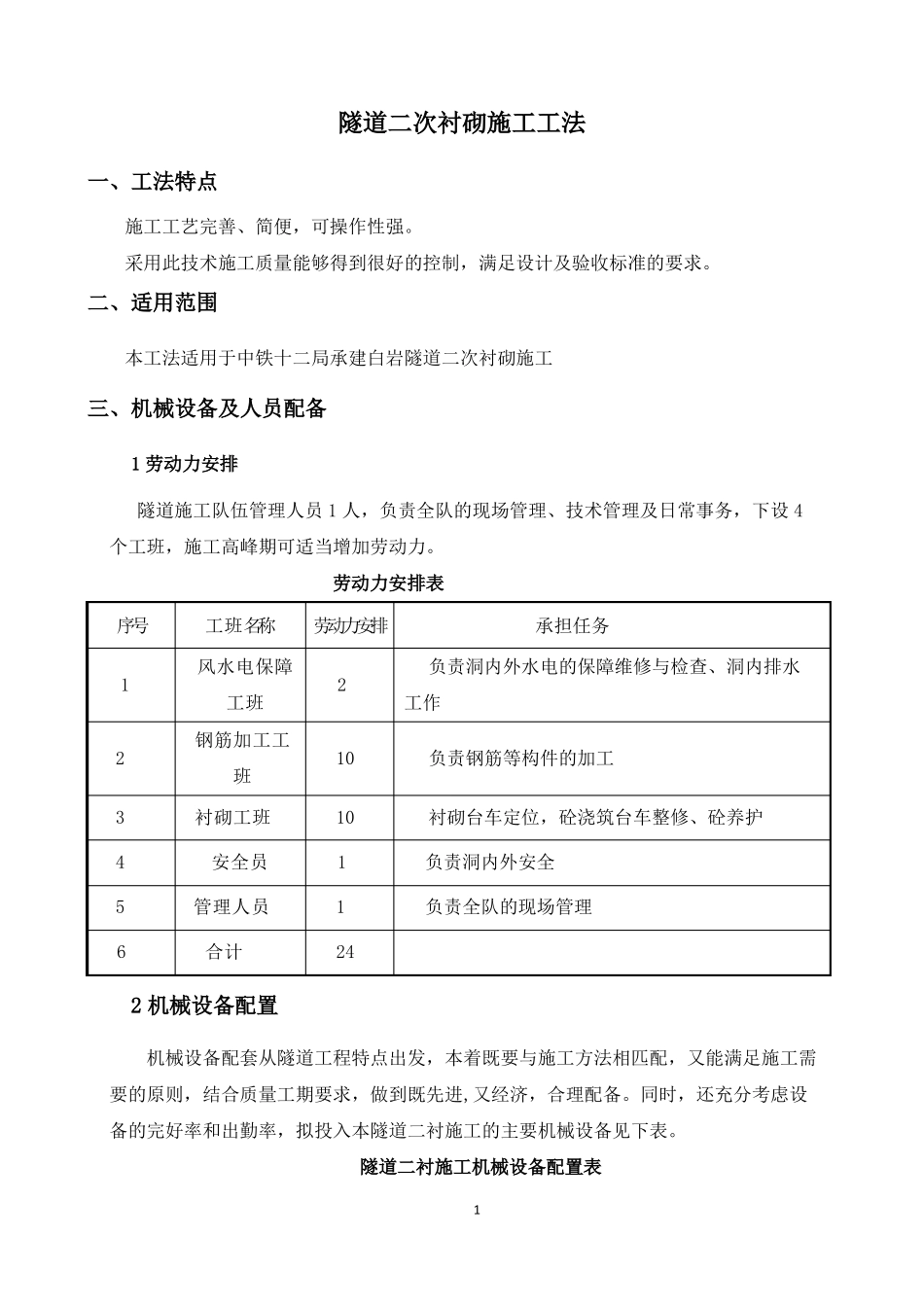

隧道二次衬砌施工工法一、工法特点施工工艺完善、简便，可操作性强。采用此技术施工质量能够得到很好的控制，满足设计及验收标准的要求。二、适用范围本工法适用于中铁十二局承建白岩隧道二次衬砌施工三、机械设备及人员配备1劳动力安排隧道施工队伍管理人员1人，负责全队的现场管理、技术管理及日常事务，下设4个工班，施工高峰期可适当增加劳动力。劳动力安排表序号1工班名称风水电保障工班钢筋加工工班衬砌工班安全员管理人员合计劳动力安排2承担任务负责洞内外水电的保障维修与检查、洞内排水工作负责钢筋等构件的加工衬砌台车定位，砼浇筑台车整修、砼养护负责洞内外安全负责全队的现场管理23456101011242机械设备配置机械设备配套从隧道工程特点出发，本着既要与施工方法相匹配，又能满足施工需要的原则，结合质量工期要求，做到既先进,又经济，合理配备。同时，还充分考虑设备的完好率和出勤率，拟投入本隧道二衬施工的主要机械设备见下表。隧道二衬施工机械设备配置表1序号12345设备名称液压衬砌台车多功能台架砼输送泵砼振动棒发电机规格型号自制整体式（轨行式)轨行式HBT60插入式120kw单位台台台台台数量12281四、施工工艺1衬砌施工工艺隧道衬砌施工工艺详见图“衬砌施工工艺流程图"。衬砌施工工艺流程图监控量测确定施作二衬时间1.挂设防水板及铺设环纵向2衬砌施工方法盲沟施工准备2.中线水平放样1）隧道拱墙衬砌在围岩及初期支护变形基本稳定后进行,适度紧跟开挖。隧道二3.铺设衬砌台车轨道台车移位涂刷脱模剂次衬砌采用9m衬砌台车,按9m长度分段整体浇筑。混凝土为拌和站集中拌合混凝土，洞外混凝土拌合由混凝土搅拌输送车运输至浇筑地点，然后由混凝土输送泵泵送入衬砌台车模板内.1.水平定位立模台车定位2.拱部中心线定位2）施工前准确测量使衬砌台车定位，保证衬砌台车中线与隧道中线一致，拱墙模3.边墙模板净空定位板成型后固定，测量复核无误；然后清理基底杂物、积水和浮碴,装设钢制挡头模板，1.清理基底施作止水带按设计要求装设止水带混凝土运输,并自检防水系统设置情况.灌注混凝土自下而上，先墙后拱，对2.装设钢制挡头模板称浇筑。1.自检隐蔽检查3）混凝土浇筑时的自由倾落高度不宜超过1。5m，当超过时，采用滑槽、串筒等2.监理工程师检查器具，或通过模板上预留的孔口浇筑.捣固混凝土泵送灌筑混凝土4）为保证混凝土的密实性，采用高频振捣器振捣,辅以附着式震动器。5）初期支护变形稳定前施工的二次衬砌，拆模时的混凝土强度应达到设计强度的台车脱模退出养护100%；初期支护变形稳定后施工的二次衬砌，拆模时的混凝土强度应达到8。0MPa,当湿度不够时，脱模后喷雾洒水养护，养护期14天。6）为保证衬砌混凝土与防水板及初支之间相互密贴，衬砌背后预埋注浆管，待混2凝土达到强度后进行衬砌背后回填注浆。3拱顶衬砌混凝土施工1)混凝土泵送软管从模板台车的进料窗口(从最低一级窗口逐渐上移)处注入混凝土。当混凝土浇筑面接近顶部(以高于模板台车顶部为界限）,进入封顶阶段,为了保证空气能够顺利排除，在堵头的最上端预留两个圆孔，安装排气管，其大小以φ50mm为宜。排气管采用轻质胶管或塑料管，以免沉入混凝土之中。将排气管一端伸入仓内,且尽量靠前，以免被泵管中流出来的混凝土压住堵死,另一端即露出端不宜过长,以便于观察。随着浇筑继续进行，当发现有水(实为混凝土表层的离析水、稀浆）自排气管中流出时（以泵压≤0。5MPa为宜)，即说明仓内已完全充满了混凝土，立即停止浇筑混凝土，撤出排气管和泵送软管，并将挡板的圆孔堵死。2）封顶混凝土按规范严格操作，尽量从内向端模方向灌注，排除空气，保证拱顶灌注厚度和密实.要落实三级检查签认制度，并配备相应的无损检测仪器（地质雷达)进行检测。五、质量检验1主控项目1）混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1)每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次;（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应...
