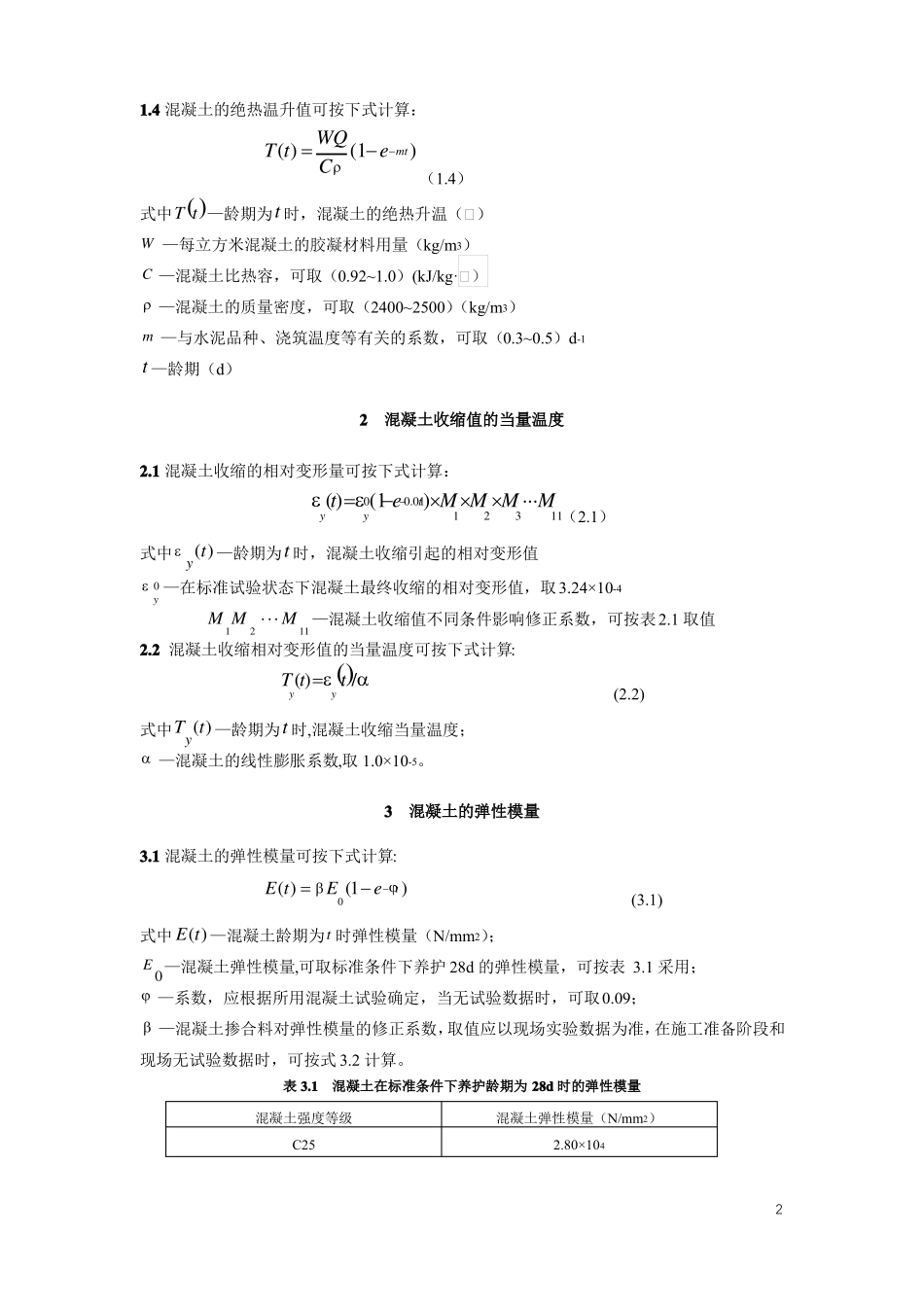

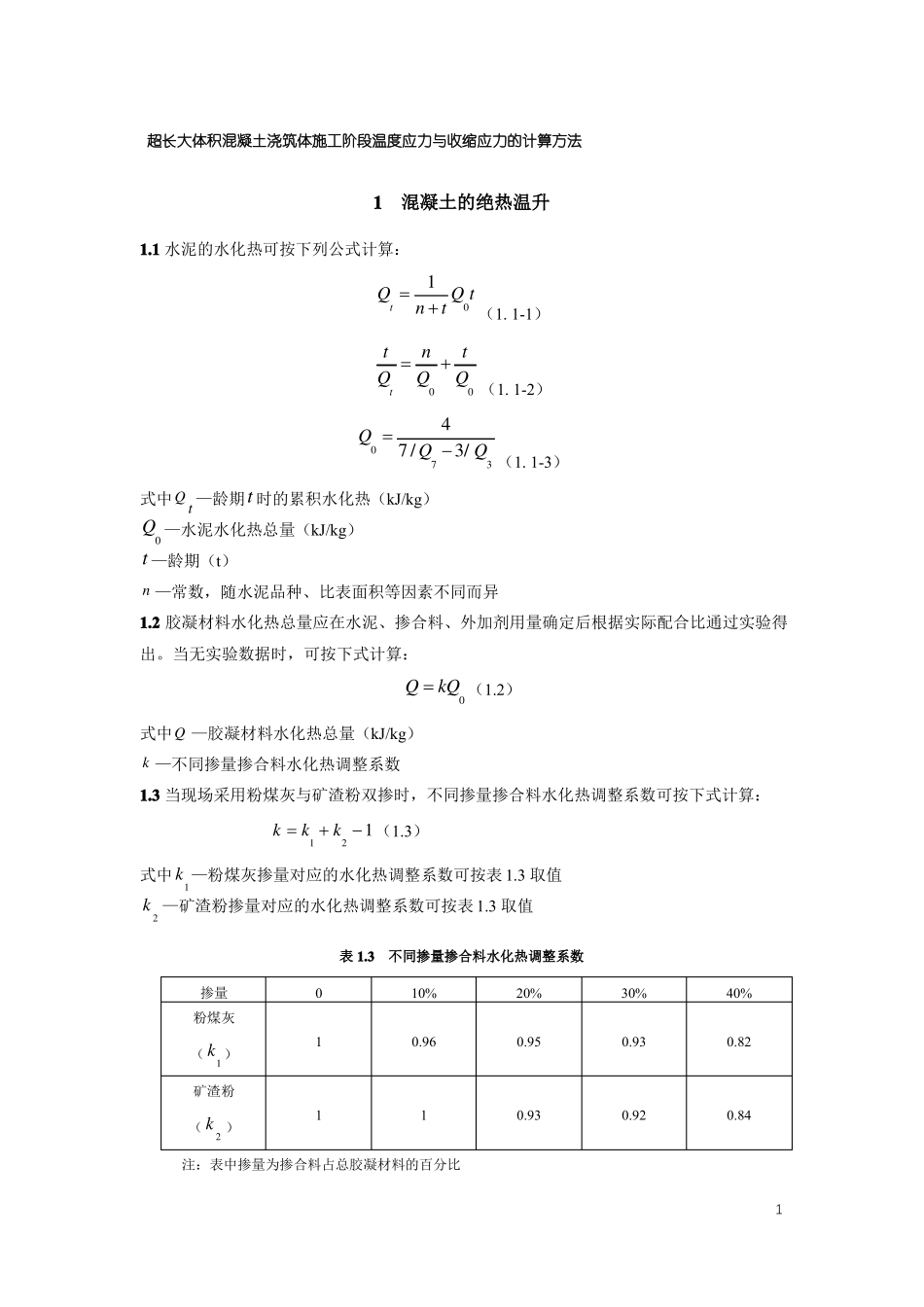

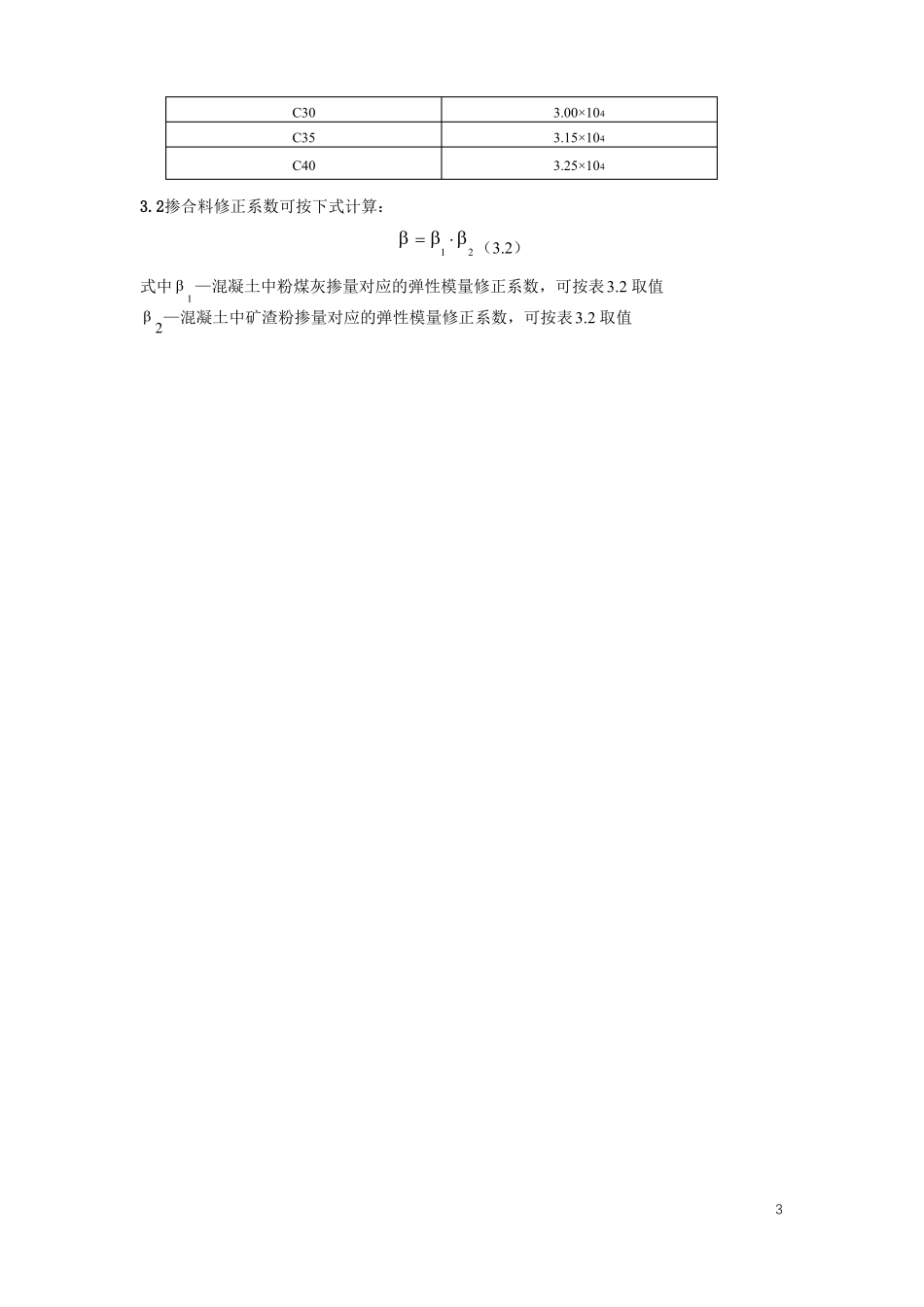

超长大体积混凝土浇筑体施工阶段温度应力与收缩应力的计算方法1混凝土的绝热温升1.1水泥的水化热可按下列公式计算:Qt1Q0tnt(1.1-1)tntQtQ0Q0(1.1-2)Q047/Q73/Q3(1.1-3)式中Qt—龄期t时的累积水化热(kJ/kg)Q0—水泥水化热总量(kJ/kg)t—龄期(t)n—常数,随水泥品种、比表面积等因素不同而异1.2胶凝材料水化热总量应在水泥、掺合料、外加剂用量确定后根据实际配合比通过实验得出。当无实验数据时,可按下式计算:QkQ0(1.2)式中Q—胶凝材料水化热总量(kJ/kg)k—不同掺量掺合料水化热调整系数1.3当现场采用粉煤灰与矿渣粉双掺时,不同掺量掺合料水化热调整系数可按下式计算:kk1k21(1.3)式中k1—粉煤灰掺量对应的水化热调整系数可按表1.3取值k2—矿渣粉掺量对应的水化热调整系数可按表1.3取值表1.3不同掺量掺合料水化热调整系数掺量粉煤灰(k1)矿渣粉(k2)110.930.920.8410.960.950.930.82010%20%30%40%注:表中掺量为掺合料占总胶凝材料的百分比11.4混凝土的绝热温升值可按下式计算:WQT(t)(1emt)C(1.4)式中Tt—龄期为t时,混凝土的绝热升温(℃)W—每立方米混凝土的胶凝材料用量(kg/m3)C—混凝土比热容,可取(0.92~1.0)(kJ/kg·℃)(kg/m3)—混凝土的质量密度,可取(2400~2500)m—与水泥品种、浇筑温度等有关的系数,可取(0.3~0.5)d-1t—龄期(d)2混凝土收缩值的当量温度2.1混凝土收缩的相对变形量可按下式计算:y(t)y0(1e0.01t)M1M2M3M11式中y(t)—龄期为t时,混凝土收缩引起的相对变形值(2.1)0—在标准试验状态下混凝土最终收缩的相对变形值,取3.24×10-4yM1M2M11—混凝土收缩值不同条件影响修正系数,可按表2.1取值2.2混凝土收缩相对变形值的当量温度可按下式计算:Ty(t)yt/(2.2)式中Ty(t)—龄期为t时,混凝土收缩当量温度;—混凝土的线性膨胀系数,取1.0×10-5。3混凝土的弹性模量3.1混凝土的弹性模量可按下式计算:E(t)E0(1et)(3.1)式中E(t)—混凝土龄期为t时弹性模量(N/mm2);E0—混凝土弹性模量,可取标准条件下养护28d的弹性模量,可按表3.1采用;—系数,应根据所用混凝土试验确定,当无试验数据时,可取0.09;取值应以现场实验数据为准,在施工准备阶段和—混凝土掺合料对弹性模量的修正系数,现场无试验数据时,可按式3.2计算。表3.1混凝土在标准条件下养护龄期为28d时的弹性模量混凝土强度等级C25混凝土弹性模量(N/mm2)2.80×1042C303.00×104C353.15×104C403.25×1043.2掺合料修正系数可按下式计算:12(3.2)式中1—混凝土中粉煤灰掺量对应的弹性模量修正系数,可按表3.2取值2—混凝土中矿渣粉掺量对应的弹性模量修正系数,可按表3.2取值3表2.1混凝土收缩值不同条件影响修正系数水泥品种M1水泥细度(㎡/kg)300400500600————M2水胶比0.30.40.50.6————M3胶浆量(%)20253035404550—M4养护时间(d)M5环境相对湿度(%)2530405060708090M6rM7减ESFSM8水ECFC剂0.000.050.100.150.200.25——1.000.850.760.680.610.55——M9粉煤灰掺量(%)0203040————矿渣粉掺M10量(%)1.000.860.890.90————0203040————M11矿渣水泥低热水泥普通水泥火山灰水泥抗硫酸盐水泥———1.251.101.001.000.78———1.001.131.351.68————0.851.001.211.42————1.001.201.451.752.102.553.03—1234571014~1801.111.111.091.071.041.000.960.931.251.181.101.000.880.770.700.5400.10.20.30.40.50.60.70.540.761.001.031.201.311.401.43无1.00有1.30————————————1.001.011.021.05————注:1r为水力半径的倒数,构件截面周长(L)与截面积(F)之比,r2L/F(cm-1)。ESFSECFC为广义配筋率,为钢筋、混凝土的弹性模量(N/mm²),为钢筋、混凝土的截面积(mm²)。3粉煤灰(矿渣粉)掺量指粉煤灰(矿渣粉)掺和料重量占凝胶材料总重的百分数。4表3.2不同掺量掺合料修正系数掺量粉煤灰矿渣粉01120%0.991.0230%0.981.0340%0.961.044温升估算4.1浇筑体内部温度场和应力场计算可采用有限单元法或一维差分法。4.2有限单元法可使用成...
