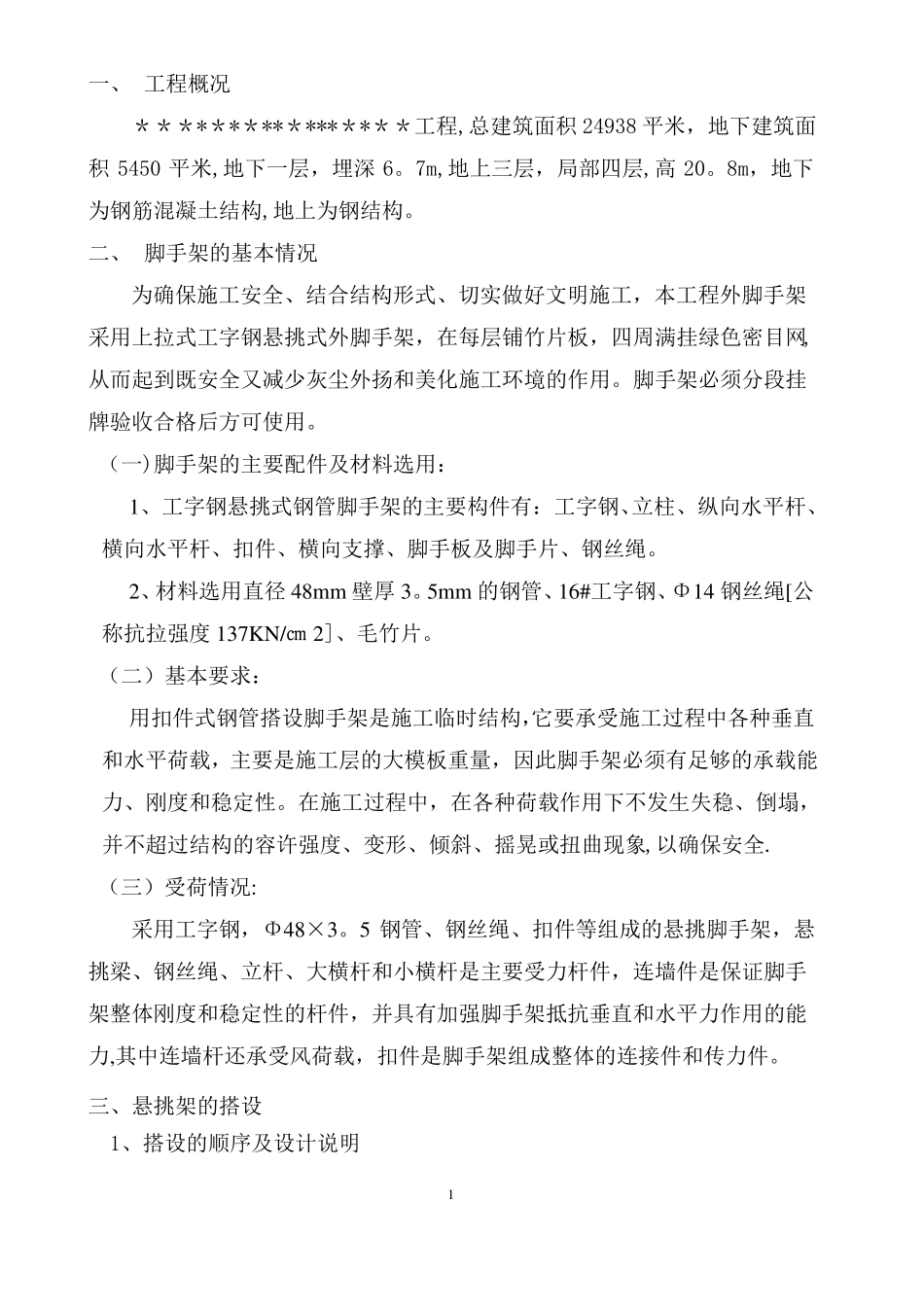

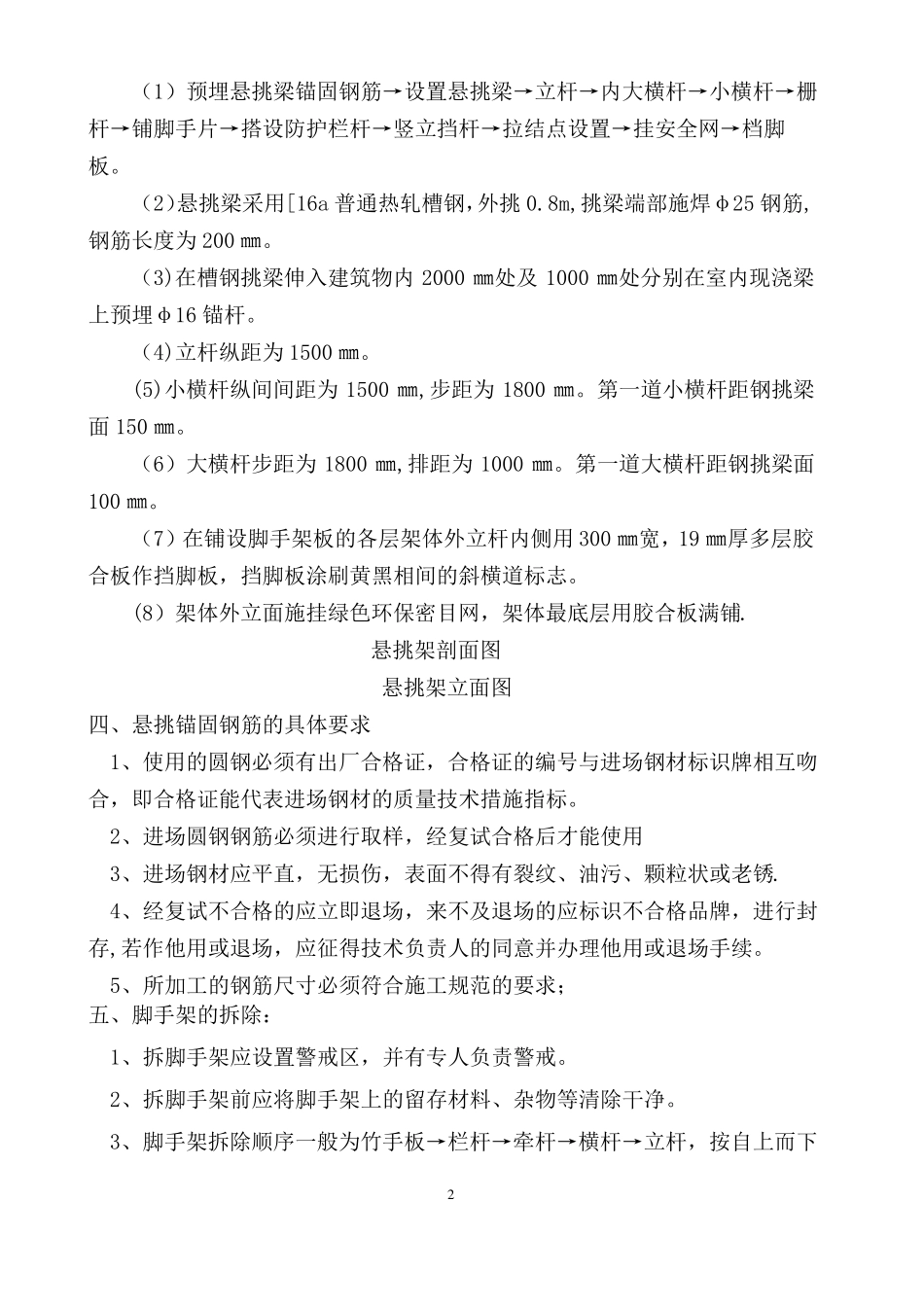

一、工程概况＊＊＊*＊*＊**＊***＊*＊＊工程,总建筑面积24938平米，地下建筑面积5450平米,地下一层，埋深6。7m,地上三层，局部四层,高20。8m，地下为钢筋混凝土结构,地上为钢结构。二、脚手架的基本情况为确保施工安全、结合结构形式、切实做好文明施工，本工程外脚手架采用上拉式工字钢悬挑式外脚手架，在每层铺竹片板，四周满挂绿色密目网,从而起到既安全又减少灰尘外扬和美化施工环境的作用。脚手架必须分段挂牌验收合格后方可使用。（一)脚手架的主要配件及材料选用：1、工字钢悬挑式钢管脚手架的主要构件有：工字钢、立柱、纵向水平杆、横向水平杆、扣件、横向支撑、脚手板及脚手片、钢丝绳。2、材料选用直径48mm壁厚3。5mm的钢管、16#工字钢、Φ14钢丝绳[公称抗拉强度137KN/㎝2]、毛竹片。（二）基本要求：用扣件式钢管搭设脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，主要是施工层的大模板重量，因此脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，在各种荷载作用下不发生失稳、倒塌，并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象,以确保安全.（三）受荷情况:采用工字钢，Φ48×3。5钢管、钢丝绳、扣件等组成的悬挑脚手架，悬挑梁、钢丝绳、立杆、大横杆和小横杆是主要受力杆件，连墙件是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力,其中连墙杆还承受风荷载，扣件是脚手架组成整体的连接件和传力件。三、悬挑架的搭设1、搭设的顺序及设计说明1（1）预埋悬挑梁锚固钢筋→设置悬挑梁→立杆→内大横杆→小横杆→栅杆→铺脚手片→搭设防护栏杆→竖立挡杆→拉结点设置→挂安全网→档脚板。（2）悬挑梁采用[16a普通热轧槽钢，外挑0.8m,挑梁端部施焊φ25钢筋,钢筋长度为200㎜。（3)在槽钢挑梁伸入建筑物内2000㎜处及1000㎜处分别在室内现浇梁上预埋φ16锚杆。（4)立杆纵距为1500㎜。(5)小横杆纵间间距为1500㎜,步距为1800㎜。第一道小横杆距钢挑梁面150㎜。（6）大横杆步距为1800㎜,排距为1000㎜。第一道大横杆距钢挑梁面100㎜。（7）在铺设脚手架板的各层架体外立杆内侧用300㎜宽，19㎜厚多层胶合板作挡脚板，挡脚板涂刷黄黑相间的斜横道标志。(8）架体外立面施挂绿色环保密目网，架体最底层用胶合板满铺.悬挑架剖面图悬挑架立面图四、悬挑锚固钢筋的具体要求1、使用的圆钢必须有出厂合格证，合格证的编号与进场钢材标识牌相互吻合，即合格证能代表进场钢材的质量技术措施指标。2、进场圆钢钢筋必须进行取样，经复试合格后才能使用3、进场钢材应平直，无损伤，表面不得有裂纹、油污、颗粒状或老锈.4、经复试不合格的应立即退场，来不及退场的应标识不合格品牌，进行封存,若作他用或退场，应征得技术负责人的同意并办理他用或退场手续。5、所加工的钢筋尺寸必须符合施工规范的要求；五、脚手架的拆除：1、拆脚手架应设置警戒区，并有专人负责警戒。2、拆脚手架前应将脚手架上的留存材料、杂物等清除干净。3、脚手架拆除顺序一般为竹手板→栏杆→牵杆→横杆→立杆，按自上而下2先装者后拆，逐步拆除，一步一清,不得采用踏步式拆法，不准上下同时作业。4、拆下的杆件与零配件应按类分堆（零配件装入容器)，用吊车吊下,严禁高空抛掷.5、拆下的杆件和零配件运到地面时，应随时按品种分规格堆放整齐，妥善保管,有损坏者给予维修和保养。六、安全措施：1、搭设脚手架必须由经安全教育持岗位证的架了工承担，凡患有高血压、心脏病者不得上脚手架操作。2、搭拆脚手架时，工人必须戴好安全帽，系好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作,袖口、裤口要扎紧。3、施工现场带电线路如无可靠的安全措施,一律不准通过脚手架，非电工不准擅自拉接电线和电器装置.4、严禁在脚手架上堆放钢模板、木材等施工多余的材料，以确保脚手架畅通及防止超载.5、吊运脚手片、脚手管等时必须用专用保险钩，否则严禁起吊，并要堆放整齐，并严格控制脚手架上的荷载.6、严禁随意拆除脚手架拉接与防护措施,如特殊需要须经安全科批准。7、架子工在搭拆架子时，上下职工必须相互配合，严禁开玩笑、严禁酒后作业。8、为了切实做...
