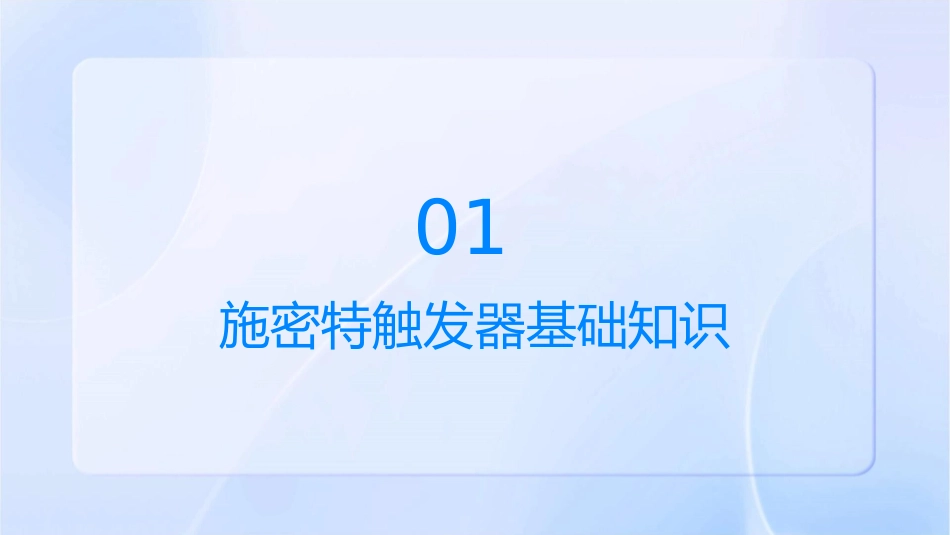

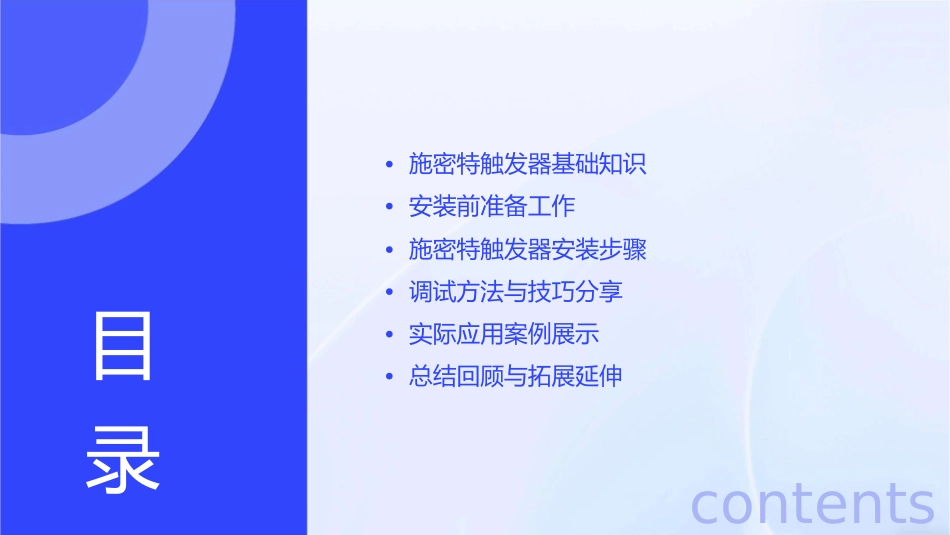

施密特触发器的安装与调试课件•施密特触发器基础知识•安装前准备工作•施密特触发器安装步骤•调试方法与技巧分享•实际应用案例展示•总结回顾与拓展延伸目录contents01施密特触发器基础知识定义与工作原理定义施密特触发器是一种特殊的电子电路，具有滞后特性，能将模拟信号转换为数字信号输出。工作原理当输入信号达到某一阈值时，输出状态发生跳变，并在输入信号返回至另一阈值时恢复原始状态。这种滞后特性使得施密特触发器对噪声和干扰具有较强的抑制作用。典型应用场景波形整形将不规则或噪声较多的信号转换为标准的方波信号，便于后续处理和分析。脉冲产生与整形根据电路参数调整，生成一定频率和占空比的脉冲信号，用于定时、计数等场合。电压比较与阈值检测利用施密特触发器的滞后特性，实现电压比较和阈值检测功能，用于控制系统中的开关量输出。主要性能指标回差电压输出状态跳变后，输入信号需返回至另一阈值才能恢复原始状态的电压范围。回差电压越大，抗干扰能力越强。阈值电压触发输出状态跳变的输入信号电压值，分为正向阈值电压和负向阈值电压。转换速率施密特触发器输出状态跳变的速率，决定了电路对快速变化信号的响应能力。02安装前准备工作元器件清单核对元器件数量核对按照元器件清单，逐一核对元器件数量，确保元器件齐全。元器件规格核对检查元器件规格型号是否符合设计要求，避免出现错误。元器件质量检查对元器件进行外观检查和质量检测，剔除损坏或不合格的元器件。设备与工具准备安装设备准备01准备安装所需的设备，如电路板、散热器、固定支架等。调试工具准备0203准备调试所需的工具，如示波器、信号发生器、万用表等。安全防护设备准备安全防护设备，如防静电手环、安全眼镜等，确保操作安全。安全注意事项电源安全操作安全静电防护在安装与调试过程中，要确保电源稳定可靠，避免出现电源短路、过载等问题。遵守安全操作规程，禁止在通电状态下进行元器件插拔、电路连接等操作。注意静电防护，避免静电对元器件造成损坏。在操作前要佩戴防静电手环，并确保工作台面接地良好。03施密特触发器安装步骤电路板焊接及检查焊接准备准备好焊接工具、焊锡、电路板等。焊接工艺按照电路图进行焊接，注意焊接质量和美观度。焊接检查使用万用表等工具检查焊接是否牢固、是否存在虚焊等问题。元器件组装与固定元器件准备010203准备好需要的电阻、电容、二极管、晶体管等元器件。元器件组装按照电路图进行元器件组装，注意元器件的极性、规格和位置。元器件固定使用螺丝、垫圈等固定元器件，确保元器件不会松动或移位。连接线束制作及连接线束制作根据电路图制作连接线束，注意线束的长度、颜色、规格等。线束连接将线束连接到电路板上，确保连接牢固、不会松动或接触不良。线束整理整理好线束，避免线束交叉或混乱，方便后续调试和维护。04调试方法与技巧分享通电前检查确认电源电压确认123使用万用表检查电源电压是否符合要求，避免过高或过低导致电路损坏。元器件检查检查元器件是否安装正确、紧固可靠，避免虚焊、短路等问题。线路连接检查检查线路连接是否正确、紧固可靠，避免出现开路、短路等问题。调试仪器选择及使用示波器用于观测电路波形，选择带宽和采样率合适的示波器，并正确连接探头和地线。信号发生器用于产生测试信号，选择频率和幅度可调的信号发生器，并正确连接信号线。频谱分析仪用于分析电路频谱特性，选择合适的频谱分析仪，并正确设置参数和连接信号线。常见问题解决方案输出波形失真检查电路中的电阻、电容等元件是否匹配，适当调整电路参数或更换元件。无输出检查电源、元器件和线路连接是否正常，确认输入信号是否符合要求，适当调整电路参数。噪声干扰检查地线连接是否可靠，适当增加滤波电容或使用屏蔽线等措施降低噪声干扰。05实际应用案例展示案例一电路功能实现01详细描述施密特触发器在电路中实现的具体功能，如波形整形、脉冲产生等。工作原理分析02分析施密特触发器的工作原理及其在电路中的作用，如阈值电压的设置、回差电压的产生等。调试过程演示03展示施密特触发器电路的调试过程，包括元件参数的选择、电路连接、示...
