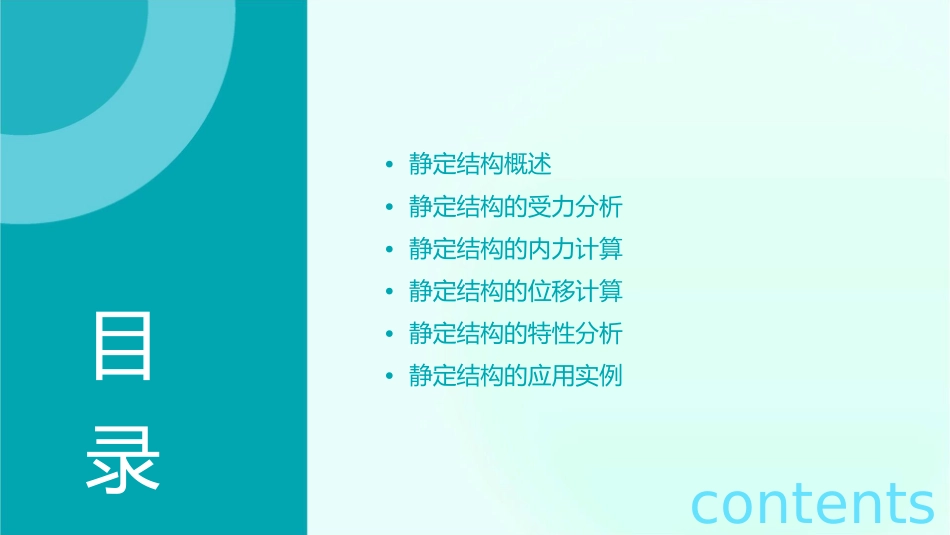

静定结构的内力分析课件•静定结构概述•静定结构的受力分析•静定结构的内力计算•静定结构的位移计算•静定结构的特性分析•静定结构的应用实例目录contents01静定结构概述静定结构的定义与特点静定结构的定义在结构分析中，如果一个结构的平衡方程的数目恰好等于未知力的数目，那么这个结构被称为静定结构。静定结构的特点静定结构在受到外部载荷作用时，其内力和反力不会发生变化，因此不会产生变形。静定结构与超静定结构的区别静定结构只有一个平衡方程，未知力的数目等于平衡方程的数目。超静定结构有多余的平衡方程，未知力的数目少于平衡方程的数目。静定结构的分类简单静定结构由静定基本体系组成的结构。复杂静定结构由多个静定基本体系组成的结构，具有多个多余约束。02静定结构的受力分析静定结构的平衡条件01静定结构的平衡条件是所有外力在各个坐标轴上的投影代数和等于零，所有外力矩的代数和也等于零。02平衡条件是静定结构受力分析的基础，通过平衡条件可以建立一系列的平衡方程，求解未知的内力和外力。静定结构的内力分析方法内力分析方法主要有截面法和单位载荷法。截面法是通过截取部分结构，分析截面上的内力和外力，从而求得整个结构的内力。单位载荷法是在结构上施加单位载荷，通过求解位移来求得内力。内力分析的目的是确定结构中各杆件的内力大小和方向，为后续的强度和稳定性计算提供基础。静定结构的位移分析方法位移分析方法是通过求解结构在载荷作用下的位移，从而确定各杆件的相对变形和转角。位移分析的方法主要有虚位移法和能量法。虚位移法是通过假设一组虚位移，建立虚功方程来求解位移。能量法则是利用能量的概念，通过建立能量平衡方程来求解位移。位移分析的结果可以用于判断结构的稳定性和刚度，以及优化结构设计。03静定结构的内力计算截面法截面法是一种通过在结构上截取单位长度或单位面积，然后根据力的平衡条件来计算内力的方法。截面法的基本原理是力的平衡和变形协调条件，通过这些条件可以建立一系列线性方程，求解这些方程即可得到结构的内力。截面法适用于各种类型的静定结构，包括静定梁、静定刚架、静定拱等。截面法在静定梁中的应用在静定梁中，截面法可以通过在梁上任意截取一段，然后根据力的平衡条件求出该段的剪力和弯矩。对于简支梁，可以在跨中截取一对于多跨梁，可以在各跨中分别截取一段，然后根据各跨之间的联系条件建立方程组求解。段，根据支座反力以及剪力和弯矩的公式计算出该段的剪力和弯矩。截面法在静定刚架中的应用在静定刚架中，截面法可以通过在刚架上任意截取一段，然后根据力的平衡条件求出该段的剪力和弯矩。对于多跨刚架，可以在各跨中分别截取一段，然后根据各跨之间的联系条件建立方程组求解。在计算过程中需要注意杆件之间的相互作用和相互影响，特别是对于斜杆和交叉杆等复杂结构，需要仔细分析其受力情况。04静定结构的位移计算位移的计算方法010203直接计算法单位载荷法虚功原理法根据静定结构的受力情况，通过力的平衡关系计算出各点的位移。在静定结构上施加单位载荷，然后根据单位载荷引起的位移进行叠加计算总位移。利用虚功原理，通过虚设的位移和力，计算出实际位移。位移的计算公式线性位移公式位移转角公式弯矩-曲率关系对于线弹性结构，位移与外力成正比，与刚度系数成反比。对于杆件，位移与转角的关系可以通过几何关系和物理关系推导得出。对于梁和刚架，弯矩与曲率之间的关系可以通过材料力学中的公式得出。位移的计算实例简单杆件的位移计算根据受力情况，利用直接计算法或单位载荷法计算杆件的位移。刚架的位移计算根据刚架的结构形式和受力情况，利用虚功原理法或单位载荷法计算各点的位移。05静定结构的特性分析静定结构的刚度特性刚度定义刚度分析方法静定结构的刚度是指结构在受力后抵抗变形的能力。通过有限元分析、弹性力学等方法，可以精确计算结构的刚度。刚度的影响因素刚度与稳定性的关系静定结构的刚度主要取决于其结构的刚度与其稳定性密切相关，刚度越大的结构，其稳定性通常越高。材料属性、截面尺寸和结构形式。静定结构的稳定性分析稳定性定义稳定性影响因素静...
