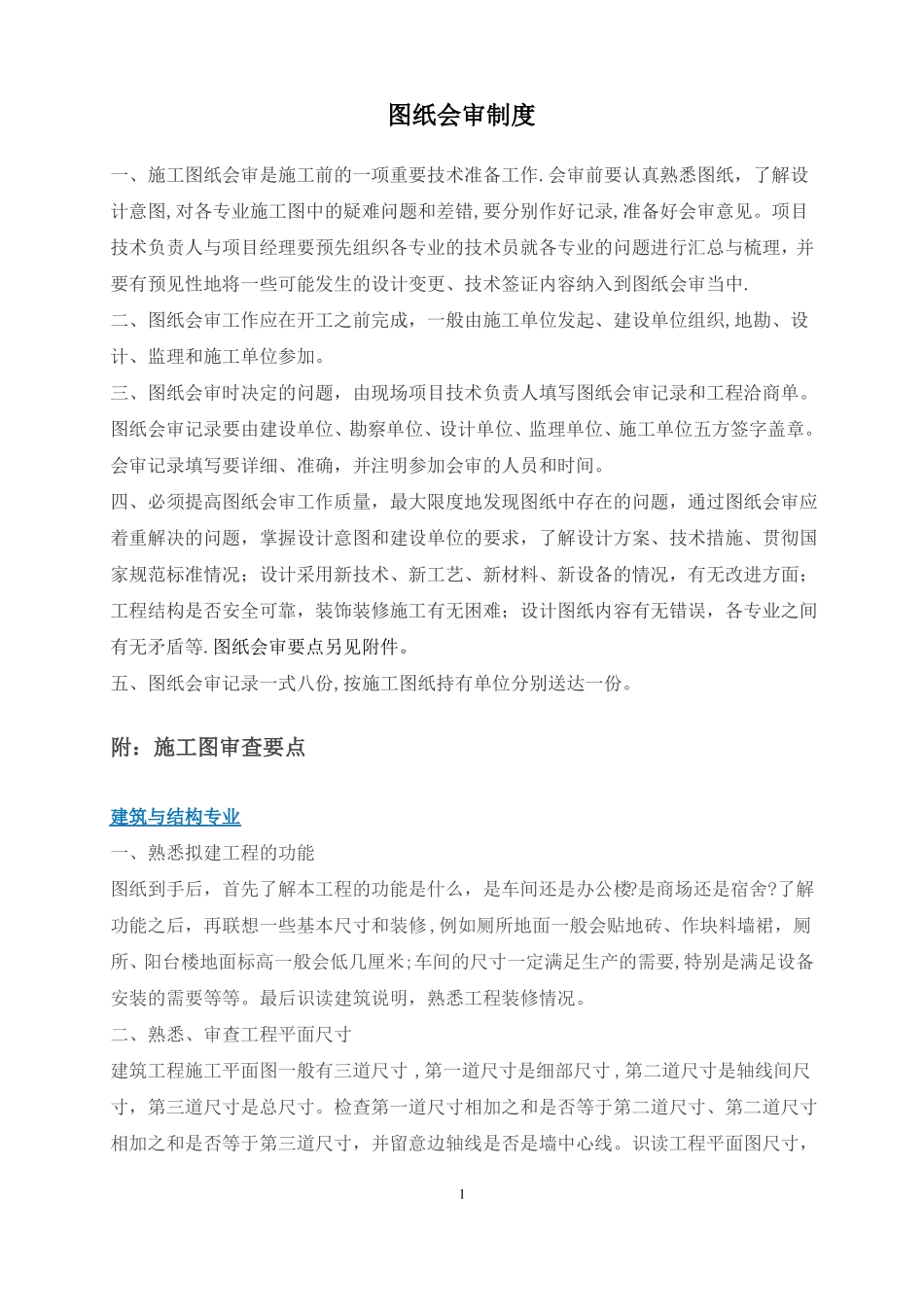

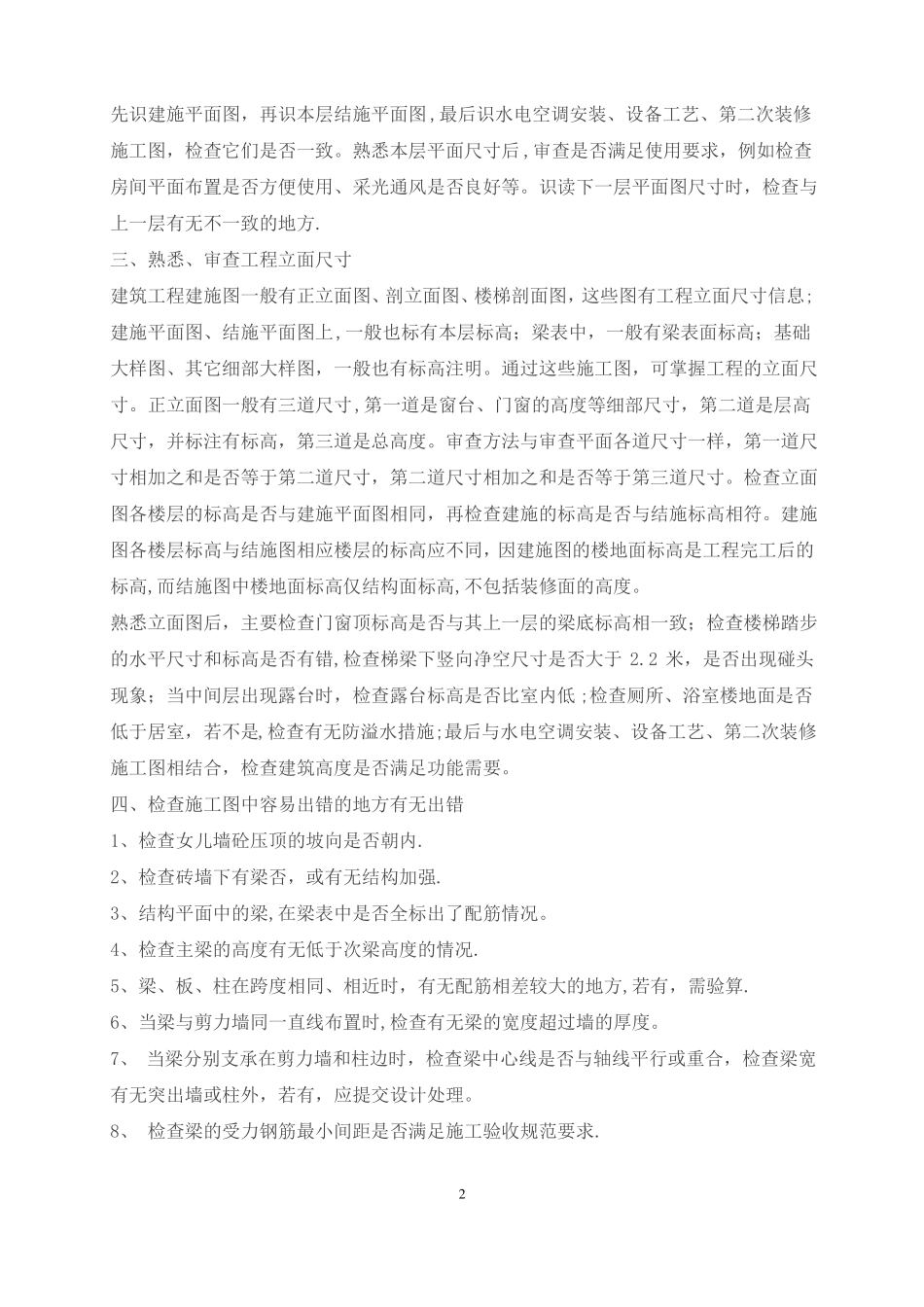

图纸会审制度一、施工图纸会审是施工前的一项重要技术准备工作.会审前要认真熟悉图纸，了解设计意图,对各专业施工图中的疑难问题和差错,要分别作好记录,准备好会审意见。项目技术负责人与项目经理要预先组织各专业的技术员就各专业的问题进行汇总与梳理，并要有预见性地将一些可能发生的设计变更、技术签证内容纳入到图纸会审当中.二、图纸会审工作应在开工之前完成，一般由施工单位发起、建设单位组织,地勘、设计、监理和施工单位参加。三、图纸会审时决定的问题，由现场项目技术负责人填写图纸会审记录和工程洽商单。图纸会审记录要由建设单位、勘察单位、设计单位、监理单位、施工单位五方签字盖章。会审记录填写要详细、准确，并注明参加会审的人员和时间。四、必须提高图纸会审工作质量，最大限度地发现图纸中存在的问题，通过图纸会审应着重解决的问题，掌握设计意图和建设单位的要求，了解设计方案、技术措施、贯彻国家规范标准情况；设计采用新技术、新工艺、新材料、新设备的情况，有无改进方面；工程结构是否安全可靠，装饰装修施工有无困难；设计图纸内容有无错误，各专业之间有无矛盾等.图纸会审要点另见附件。五、图纸会审记录一式八份,按施工图纸持有单位分别送达一份。附：施工图审查要点建筑与结构专业一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线。识读工程平面图尺寸，1先识建施平面图，再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后,审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方.三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不同，因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.2米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低于居室，若不是,检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。四、检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内.2、检查砖墙下有梁否，或有无结构加强.3、结构平面中的梁,在梁表中是否全标出了配筋情况。4、检查主梁的高度有无低于次梁高度的情况.5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方,若有，需验算.6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度。7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。8、检查梁的...
