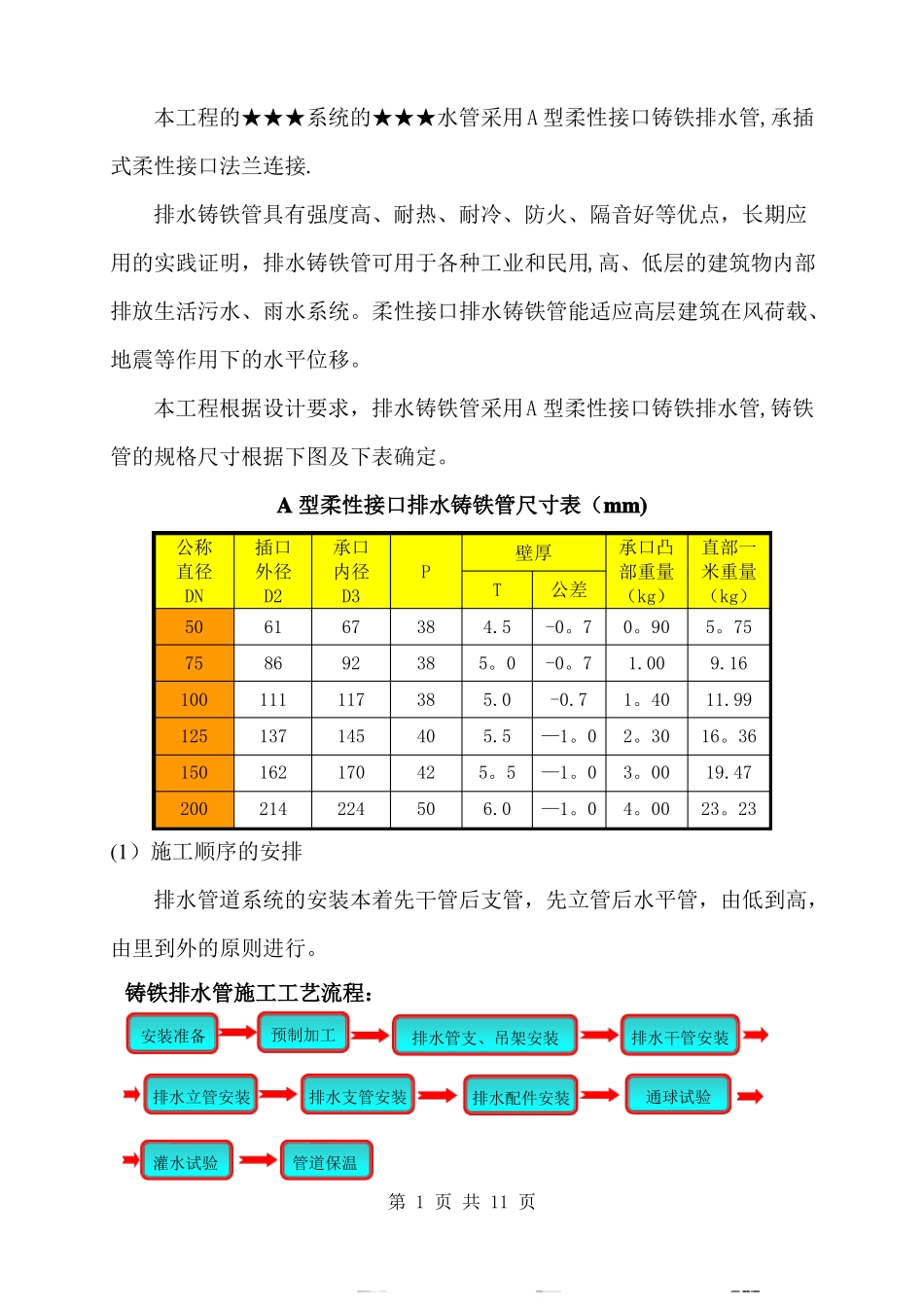

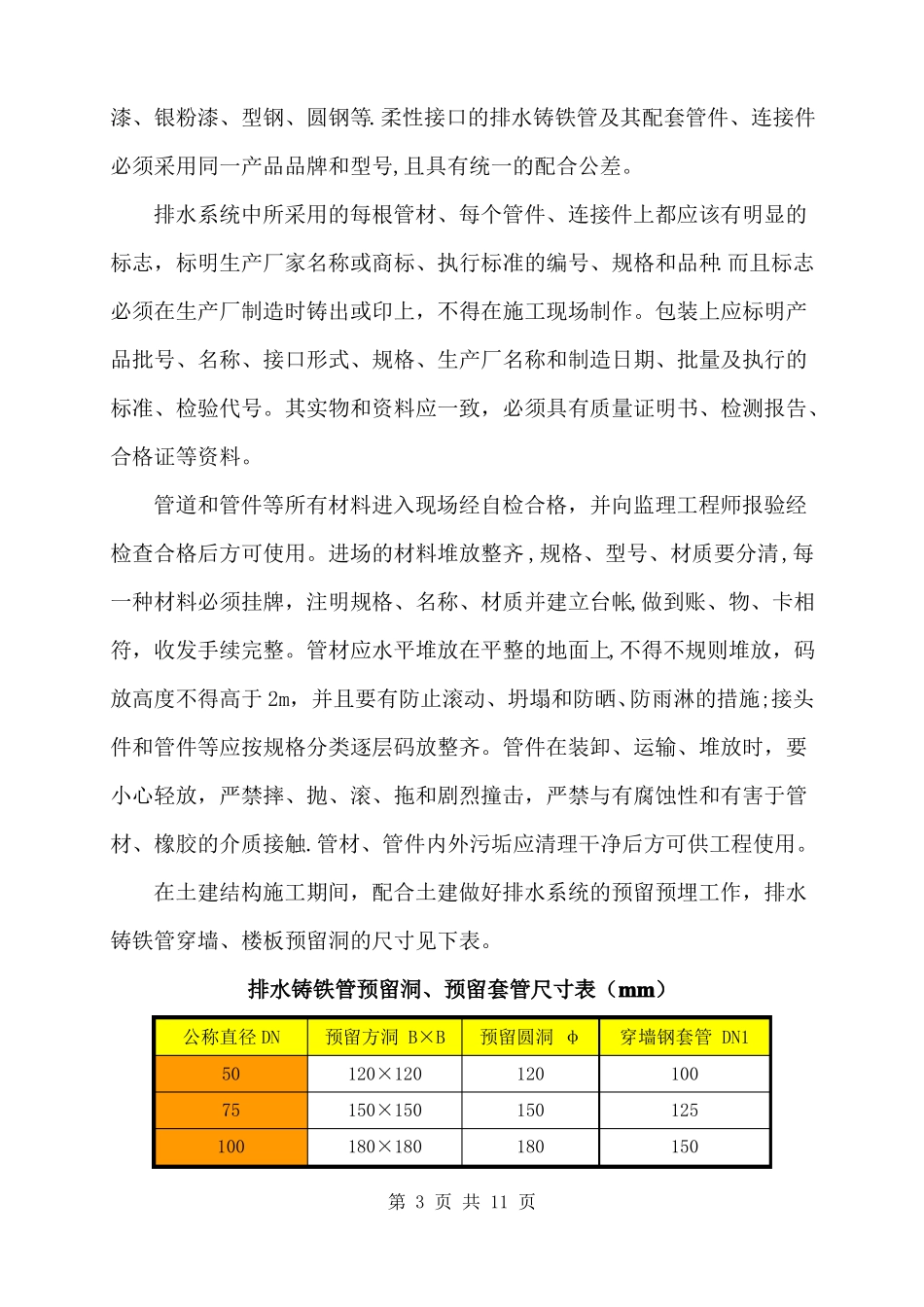

本工程的★★★系统的★★★水管采用A型柔性接口铸铁排水管,承插式柔性接口法兰连接.排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点,长期应用的实践证明,排水铸铁管可用于各种工业和民用,高、低层的建筑物内部排放生活污水、雨水系统。柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。本工程根据设计要求,排水铸铁管采用A型柔性接口铸铁排水管,铸铁管的规格尺寸根据下图及下表确定。A型柔性接口排水铸铁管尺寸表(mm)公称直径DN5075100125150200插口外径D26186111137162214承口内径D36792117145170224壁厚P383838404250T4.55。05.05.5公差-0。7-0。7-0.7承口凸直部一部重量米重量(kg)(kg)0。901.001。405。759.1611.9916。3619.4723。23—1。02。305。5—1。03。006.0—1。04。00(1)施工顺序的安排排水管道系统的安装本着先干管后支管,先立管后水平管,由低到高,由里到外的原则进行。铸铁排水管施工工艺流程:安装准备预制加工排水管支、吊架安装排水干管安装排水立管安装排水支管安装排水配件安装通球试验灌水试验管道保温第1页共11页(2)施工准备施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图,主要根据设计的层高及各层地面做法厚度,管道的坐标、标高、坡度和坡向,管道甩口位置,管道直径,以及支吊架设置的位置等来绘制施工草图.根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划,并向施工人员进行技术交底.要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。施工前对施工人员进行柔性排水铸铁管安装方面的技术培训,掌握操作要点,经培训并考核合格后方可上岗作业.施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。排水系统所需主材有A型无承口排水铸铁管、管件,清扫口、检查口、地漏,主材要求管材、管件壁厚均匀,造型规矩,不得有粘砂、毛刺、砂眼、裂纹等缺陷。管材和管件内外表面应涂防腐涂料,涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。内壁可采用环氧煤沥青涂料,厚度不小于120μm;外壁可采用红丹类防腐涂料,厚度不小于60μm。地上管道外壁采用铁红色,埋地管道外壁采用青灰色。排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和第2页共11页漆、银粉漆、型钢、圆钢等.柔性接口的排水铸铁管及其配套管件、连接件必须采用同一产品品牌和型号,且具有统一的配合公差。排水系统中所采用的每根管材、每个管件、连接件上都应该有明显的标志,标明生产厂家名称或商标、执行标准的编号、规格和品种.而且标志必须在生产厂制造时铸出或印上,不得在施工现场制作。包装上应标明产品批号、名称、接口形式、规格、生产厂名称和制造日期、批量及执行的标准、检验代号。其实物和资料应一致,必须具有质量证明书、检测报告、合格证等资料。管道和管件等所有材料进入现场经自检合格,并向监理工程师报验经检查合格后方可使用。进场的材料堆放整齐,规格、型号、材质要分清,每一种材料必须挂牌,注明规格、名称、材质并建立台帐,做到账、物、卡相符,收发手续完整。管材应水平堆放在平整的地面上,不得不规则堆放,码放高度不得高于2m,并且要有防止滚动、坍塌和防晒、防雨淋的措施;接头件和管件等应按规格分类逐层码放整齐。管件在装卸、运输、堆放时,要小心轻放,严禁摔、抛、滚、拖和剧烈撞击,严禁与有腐蚀性和有害于管材、橡胶的介质接触.管材、管件内外污垢应清理干净后方可供工程使用。在土建结构施工期间,配合土建做好排水系统的预留预埋工作,排水铸铁管穿墙、楼板预留洞的尺寸见下表。排水铸铁管预留洞、预留套管尺寸表(mm)公称直径DN5075100预留方洞B×B120×120150×150180×180预留圆洞φ120150180穿墙钢套管DN1100125150第3页共11页125150200250300200×200250×250300×300350×350400×400200250300350400200200250300350排水系统的安装在具备下述条件后开始,土建结构已验收合格,作业面清理干净,管道穿墙、楼板已按照要求预留孔洞,并校核修整完毕;室内墙体位置...
