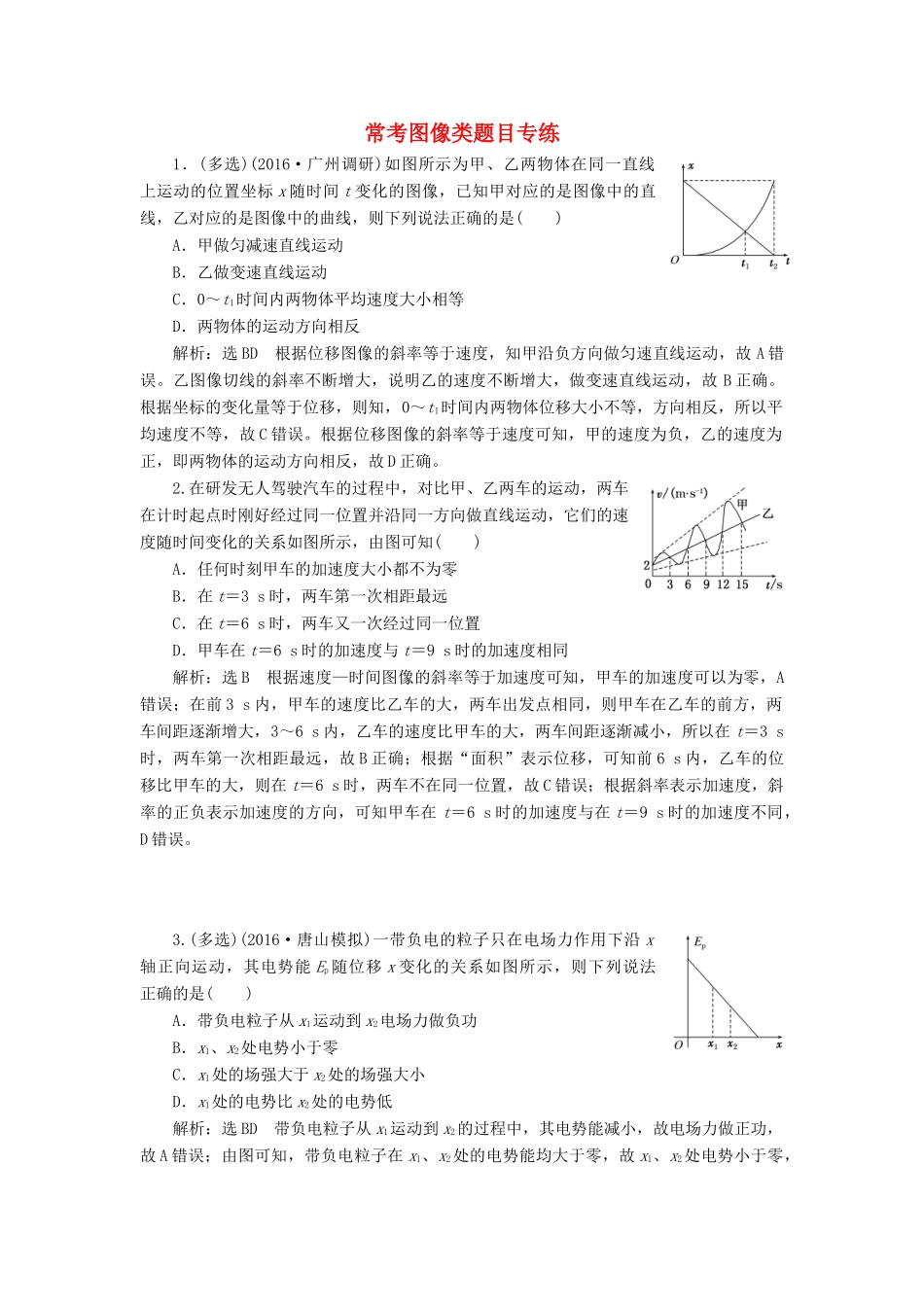

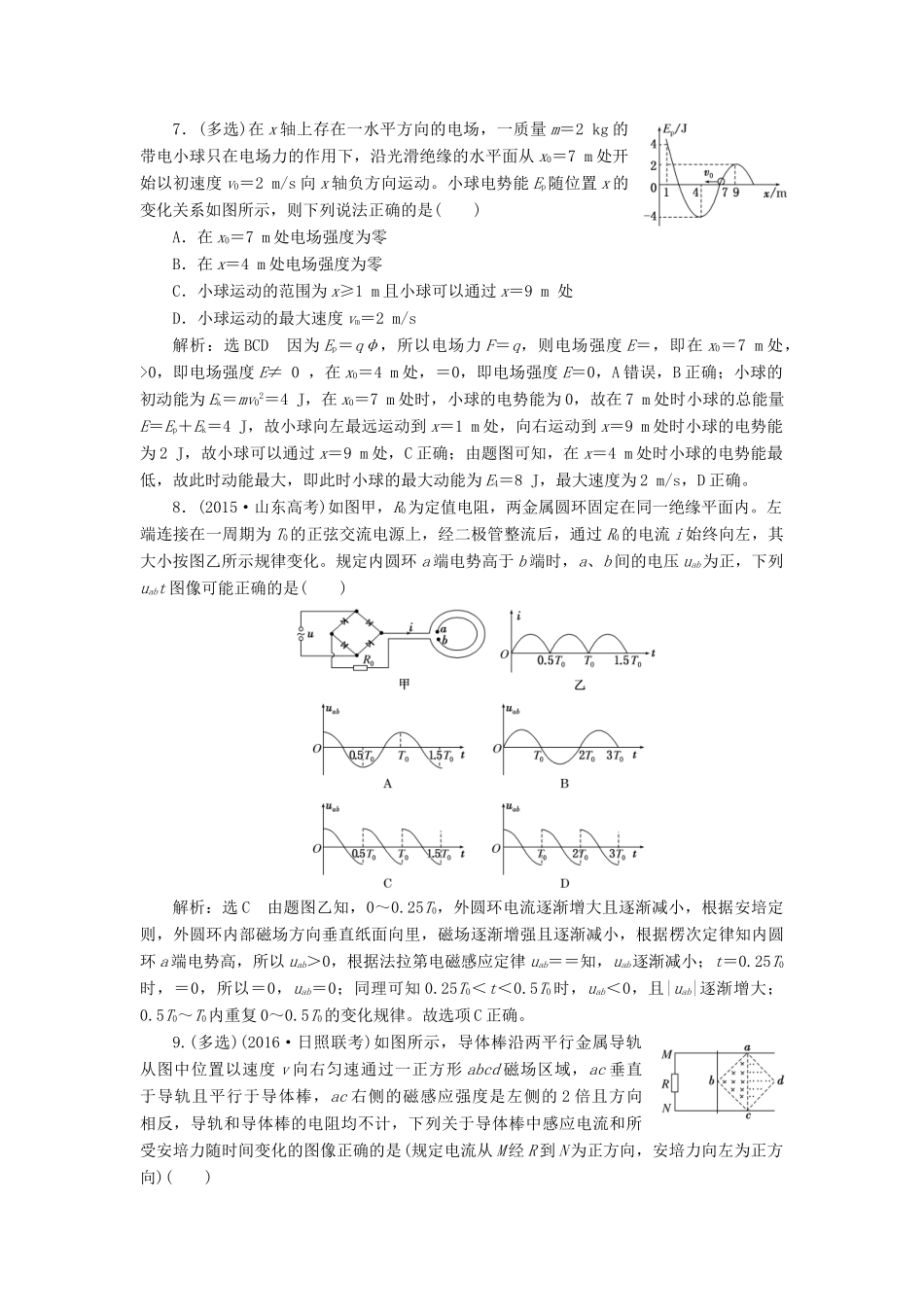

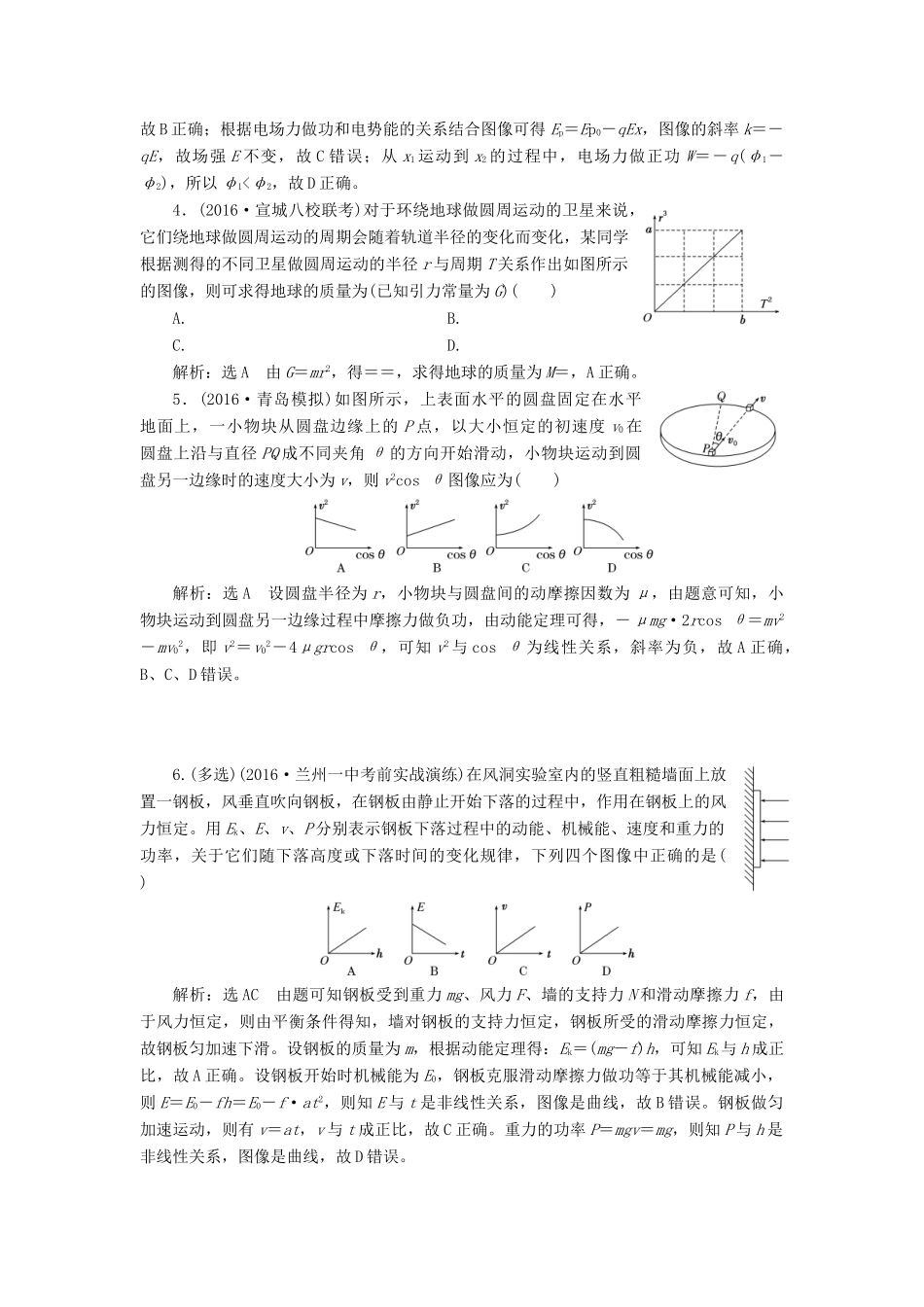

常考图像类题目专练1．(多选)(2016·广州调研)如图所示为甲、乙两物体在同一直线上运动的位置坐标x随时间t变化的图像，已知甲对应的是图像中的直线，乙对应的是图像中的曲线，则下列说法正确的是()A．甲做匀减速直线运动B．乙做变速直线运动C．0～t1时间内两物体平均速度大小相等D．两物体的运动方向相反解析：选BD根据位移图像的斜率等于速度，知甲沿负方向做匀速直线运动，故A错误。乙图像切线的斜率不断增大，说明乙的速度不断增大，做变速直线运动，故B正确。根据坐标的变化量等于位移，则知，0～t1时间内两物体位移大小不等，方向相反，所以平均速度不等，故C错误。根据位移图像的斜率等于速度可知，甲的速度为负，乙的速度为正，即两物体的运动方向相反，故D正确。2.在研发无人驾驶汽车的过程中，对比甲、乙两车的运动，两车在计时起点时刚好经过同一位置并沿同一方向做直线运动，它们的速度随时间变化的关系如图所示，由图可知()A．任何时刻甲车的加速度大小都不为零B．在t＝3s时，两车第一次相距最远C．在t＝6s时，两车又一次经过同一位置D．甲车在t＝6s时的加速度与t＝9s时的加速度相同解析：选B根据速度—时间图像的斜率等于加速度可知，甲车的加速度可以为零，A错误；在前3s内，甲车的速度比乙车的大，两车出发点相同，则甲车在乙车的前方，两车间距逐渐增大，3～6s内，乙车的速度比甲车的大，两车间距逐渐减小，所以在t＝3s时，两车第一次相距最远，故B正确；根据“面积”表示位移，可知前6s内，乙车的位移比甲车的大，则在t＝6s时，两车不在同一位置，故C错误；根据斜率表示加速度，斜率的正负表示加速度的方向，可知甲车在t＝6s时的加速度与在t＝9s时的加速度不同，D错误。3.(多选)(2016·唐山模拟)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，则下列说法正确的是()A．带负电粒子从x1运动到x2电场力做负功B．x1、x2处电势小于零C．x1处的场强大于x2处的场强大小D．x1处的电势比x2处的电势低解析：选BD带负电粒子从x1运动到x2的过程中，其电势能减小，故电场力做正功，故A错误；由图可知，带负电粒子在x1、x2处的电势能均大于零，故x1、x2处电势小于零，故B正确；根据电场力做功和电势能的关系结合图像可得Ep＝Ep0－qEx，图像的斜率k＝－qE，故场强E不变，故C错误；从x1运动到x2的过程中，电场力做正功W＝－q(φ1－φ2)，所以φ1<φ2，故D正确。4．(2016·宣城八校联考)对于环绕地球做圆周运动的卫星来说，它们绕地球做圆周运动的周期会随着轨道半径的变化而变化，某同学根据测得的不同卫星做圆周运动的半径r与周期T关系作出如图所示的图像，则可求得地球的质量为(已知引力常量为G)()A.B.C.D.解析：选A由G＝mr2，得＝＝，求得地球的质量为M＝，A正确。5．(2016·青岛模拟)如图所示，上表面水平的圆盘固定在水平地面上，一小物块从圆盘边缘上的P点，以大小恒定的初速度v0在圆盘上沿与直径PQ成不同夹角θ的方向开始滑动，小物块运动到圆盘另一边缘时的速度大小为v，则v2cosθ图像应为()解析：选A设圆盘半径为r，小物块与圆盘间的动摩擦因数为μ，由题意可知，小物块运动到圆盘另一边缘过程中摩擦力做负功，由动能定理可得，－μmg·2rcosθ＝mv2－mv02，即v2＝v02－4μgrcosθ，可知v2与cosθ为线性关系，斜率为负，故A正确，B、C、D错误。6.(多选)(2016·兰州一中考前实战演练)在风洞实验室内的竖直粗糙墙面上放置一钢板，风垂直吹向钢板，在钢板由静止开始下落的过程中，作用在钢板上的风力恒定。用Ek、E、v、P分别表示钢板下落过程中的动能、机械能、速度和重力的功率，关于它们随下落高度或下落时间的变化规律，下列四个图像中正确的是()解析：选AC由题可知钢板受到重力mg、风力F、墙的支持力N和滑动摩擦力f，由于风力恒定，则由平衡条件得知，墙对钢板的支持力恒定，钢板所受的滑动摩擦力恒定，故钢板匀加速下滑。设钢板的质量为m，根据动能定理得：Ek＝(mg－f)h，可知Ek与h成正比，故A正确。设钢板开始时机械能为E0，钢板克服滑动摩擦力做功等于其机械能减小，则E＝E0－fh＝E0－f·at2，则知E与t是非线性关系，图像是曲...
