晶体管测试仪器知识课件VIP免费

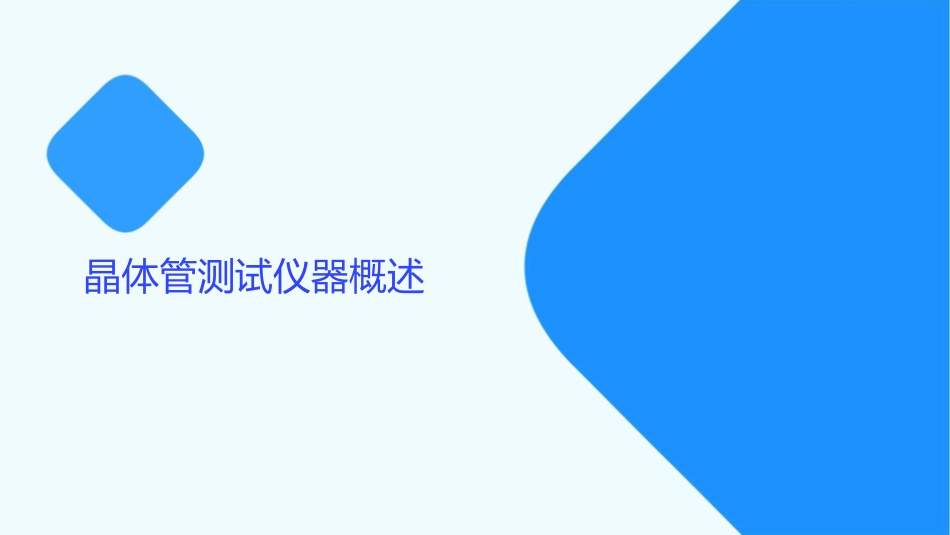

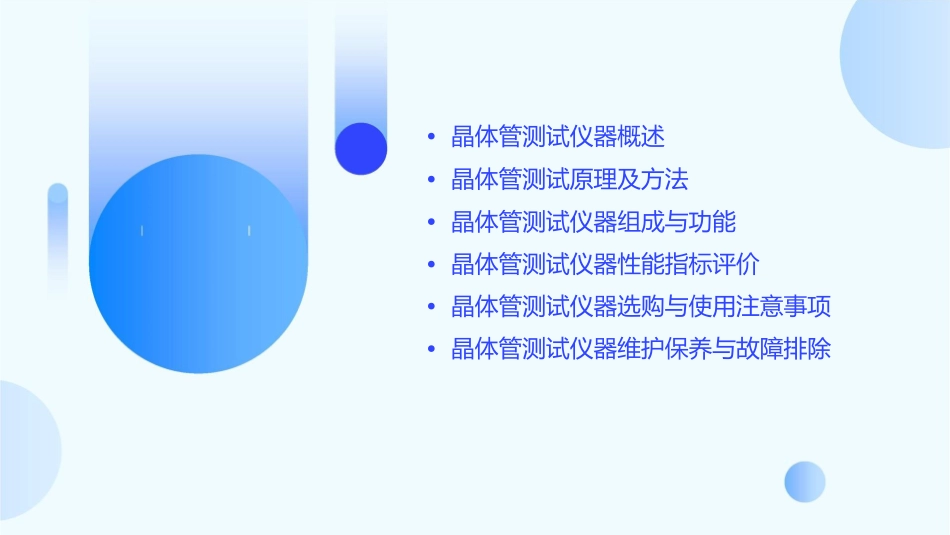

•晶体管测试仪器概述•晶体管测试原理及方法•晶体管测试仪器组成与功能•晶体管测试仪器性能指标评价•晶体管测试仪器选购与使用注意事项•晶体管测试仪器维护保养与故障排除晶体管测试仪器概述定义与分类定义晶体管测试仪器是一种用于检测晶体管性能参数的电子测试设备。分类按照测试原理和应用领域，晶体管测试仪器可分为直流参数测试仪器、交流参数测试仪器、功率参数测试仪器等。发展历程及现状发展历程从最早的模拟晶体管测试仪到数字晶体管测试仪，再到现在的智能晶体管测试仪，测试精度和效率不断提高。现状目前市场上已有多种品牌和型号的晶体管测试仪器，具有不同的测试功能、精度和价格等特点。应用领域与前景展望应用领域晶体管测试仪器广泛应用于电子制造、科研、教学等领域，用于检测各种类型晶体管的性能和质量。前景展望随着电子技术的不断发展，对晶体管性能测试的要求也在不断提高。未来，晶体管测试仪器将朝着更高精度、更高效率、更多功能等方向发展。晶体管测试原理及方法晶体管基本特性010203放大特性开关特性稳压特性晶体管具有电流放大作用，可以将输入信号放大输出。晶体管可以作为开关使用，控制电流的通断。晶体管具有稳压作用，可以保持输出电压稳定。测试原理简介静态测试测试晶体管在直流偏置下的特性，包括电流放大倍数、输入电阻、输出电阻等。动态测试测试晶体管在交流信号下的特性，包括频率响应、失真度、噪声系数等。常见测试方法h参数测试法图表测试法替代测试法通过测量晶体管的h参数，可以全面评估其放大、开关和稳压等特性。利用晶体管特性图表，可以直观地了解晶体管的工作状态和性能。用已知性能的晶体管替代被测晶体管，通过比较两者性能差异来判断被测晶体管的好坏。晶体管测试仪器组成与功能硬件系统组成信号放大器控制器放大测试信号，提高测试精度控制整个测试过程，包括信号发生、采样、数据处理等操作。和灵敏度。信号发生器采样电路显示屏显示测试结果和操作界面，方便用户查看和操作。产生测试所需的信号，包括不同频率、幅度的正弦波、方波等。对晶体管输出信号进行采样，将其转换为数字信号供后续处理使用。软件系统功能01020304测试程序数据分析存储与导出系统校准根据测试需求编写测试程序，实现自动化测试。对采样数据进行处理和分析，将测试结果存储在仪器内部或导出至外部存储设备，方便数据共享和管理。定期对测试系统进行校准，确保测试结果的准确性和可靠性。提取晶体管性能参数。操作界面及使用方法开机与关机开始测试按下电源开关，等待系统启动或关闭。将待测晶体管接入测试电路，按下开始测试按钮，等待测试完成。测试设置结果查看根据待测晶体管类型和规格，设置合适的测试参数和条件。查看测试结果和操作界面，了解晶体管性能状况。晶体管测试仪器性能指标评价准确性指标分析分辨率精度误差仪器能够准确测量的最小晶体管参数变化量，分辨率越高，准确性越好。仪器测量结果与真实值之间的偏包括系统误差和随机误差，系统误差是由仪器本身或测试方法引起的，随机误差是由测试条件或环境变化引起的。误差越小，准确性越高。差，精度越高，准确性越好。稳定性指标分析重复性在相同测试条件下，多次测量结果的一致性。重复性越好，稳定性越高。漂移仪器在连续工作过程中，测量结果的变化量。漂移越小，稳定性越好。温度稳定性仪器在不同环境温度下的测量结果变化量。温度稳定性越好，适应性越强。其他性能指标评价测试速度仪器完成一次测量所需的时间。测试速度越快，效率越高。测试范围仪器能够测量的晶体管参数范围。测试范围越广，适用性越强。操作便捷性仪器的使用界面、操作流程和携带方便性等方面的评价。操作越便捷，使用效率越高。晶体管测试仪器选购与使用注意事项选购建议及渠道选择选择知名品牌优先选择知名品牌，品质更有保障，售后服务更完善。了解性能指标关注测试仪器的性能指标，如测试范围、精度、分辨率等，以满足实际需求。选择正规渠道通过官方网站、授权经销商等正规渠道购买，避免购买到假冒伪劣产品。使用前准备工作阅读使用说明书010203认真阅读使用说明书，了解测试仪器的功能、操作方法...
