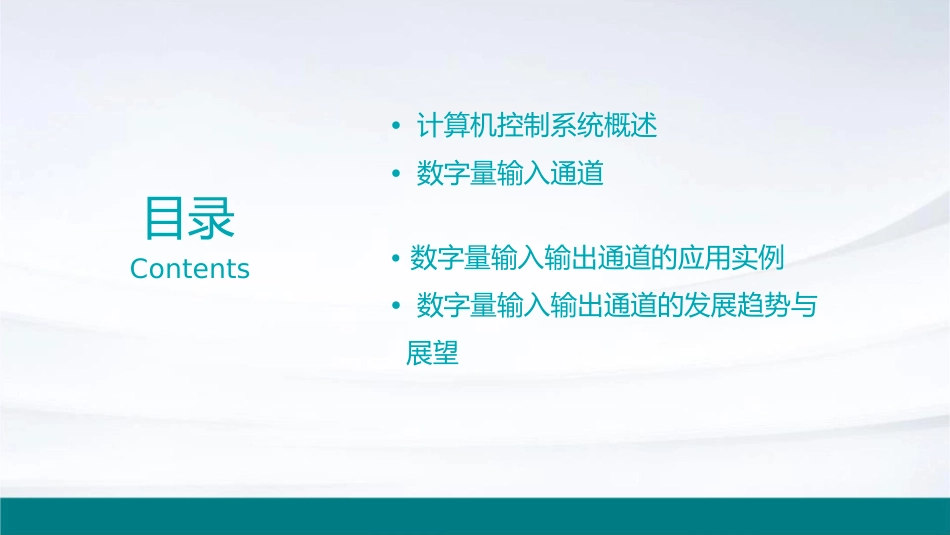

•计算机控制系统概述•数字量输入通道目录Contents•数字量输入输出通道的应用实例•数字量输入输出通道的发展趋势与展望01计算机控制系统概述计算机控制系统的定义与组成总结词计算机控制系统的定义与组成详细描述计算机控制系统是由计算机、输入输出通道、外部设备、被控对象以及控制软件等组成的完整系统。其中，数字量输入输出通道是计算机控制系统的重要组成部分，负责接收和发送数字信号，实现计算机与外部设备之间的信息交互。计算机控制系统的基本原理总结词计算机控制系统的基本原理详细描述计算机控制系统基于采样控制理论，通过不断采集被控对象的输入输出信号，进行数据处理和控制运算，输出相应的控制信号，实现对被控对象的实时控制。数字量输入输出通道在采样和输出控制信号的过程中起着关键作用。计算机控制系统的分类总结词计算机控制系统的分类详细描述根据不同的分类标准，计算机控制系统可以分为多种类型。按控制方式可分为开环控制系统和闭环控制系统；按任务特点可分为连续控制系统和离散控制系统；按结构特点可分为单机控制系统和多机控制系统等。不同类型的计算机控制系统在应用上具有各自的特点和优势。02数字量输入通道数字量输入通道的组成与功能010203信号调理电路采样保持器A/D转换器对输入信号进行预处理，如滤波、放大、隔离等，以适应计算机控制系统的要求。对输入信号进行采样并保持，以便于A/D转换器进行转换。将模拟信号转换为数字信号，便于计算机进行处理。数字量输入通道的组成与功能数据缓冲器010203用于存储转换后的数据，以供计算机读取。控制逻辑电路控制整个输入通道的工作流程。地址译码器确定哪个输入通道在工作。数字量输入通道的组成与功能接口电路电源电路实现与计算机的通信，传输数据。为整个输入通道提供电源。保护电路数字量输入通道的功能防止过压、过流等异常情况对输入通道造成损害。采集各种开关状态、限位开关、压力、温度等物理量，并将这些物理量转换为计算机能够处理的数字信号。数字量输入通道的信号处理信号的预处理采样保持A/D转换包括滤波、放大、隔离等，以消在一定时间间隔内，将连续变化将模拟信号转换为数字信号，便于计算机进行处理。除噪声、提高信号的信噪比。的模拟信号转换为离散的数字信号。接口电路地址译码数据缓冲实现与计算机的通信，传输数据。确定哪个输入通道在工作。存储转换后的数据，以供计算机读取。数字量输入通道的常见类型与特点无源触点型有源电压型适用于开关状态等低电平信号的采集。适用于高电平信号的采集，具有较高的灵敏度和抗干扰能力。电流型光纤型适用于长距离传输，具有较强的抗干扰能力和稳定性。适用于高电压、强磁场等恶劣环境下的信号采集，具有较高的可靠性和稳定性。03数字量输出通道数字量输出通道的组成与功能组成数字量输出通道通常由输出数据寄存器、控制逻辑电路、驱动电路和执行机构等组成。功能数字量输出通道的功能是根据计算机发出的控制信号，将数字量信号转换成执行机构可以接受的模拟信号，实现对生产过程的控制。数字量输出通道的控制算法控制算法数字量输出通道的控制算法主要包括PID控制、模糊控制、神经网络控制等。控制算法的作用通过控制算法可以对生产过程进行精确控制，提高产品质量和生产效率。数字量输出通道的常见类型与特点常见类型特点数字量输出通道的常见类型包括晶体管型、继电器型、可控硅型和步进电机型等。晶体管型输出速度快、寿命长，但负载能力有限；继电器型负载能力强、寿命长，但动作速度较慢；可控硅型输出速度快、负载能力强，但容易受到过电压和过电流的冲击；步进电机型可以实现精确定位，但速度和负载能力有限。VS04数字量输入输出通道的应用实例工业自动化控制系统的应用实例自动化生产线控制数字量输入输出通道用于接收和发送控制信号，实现对生产线上的机械装置、传送带、电机等的精确控制，提高生产效率和质量。智能仓储管理通过数字量输入输出通道，实现对仓库货物的精确控制，如货物的进出库、库存盘点等，提高仓储管理的效率和准确性。智能家居控制系统的应用实例智能照明系统数字量输入输出通道用于控制家居中的灯...
