认知手工焊接工具与材料(精)课件VIP免费

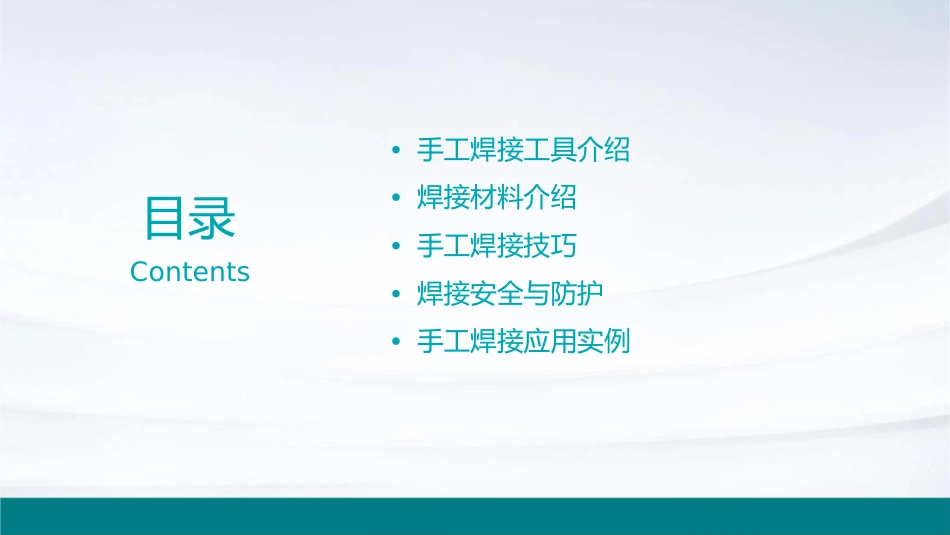

认知手工焊接工具与材料(精)课件•手工焊接工具介绍•焊接材料介绍目录•手工焊接技巧Contents•焊接安全与防护•手工焊接应用实例01手工焊接工具介绍电烙铁010203普通电烙铁大功率电烙铁恒温电烙铁适用于小型电子元件的焊接，如电阻、电容等。适用于大型电子元件和导线的焊接，如IC芯片、连接线等。能够保持稳定的焊接温度，减少热量的波动，提高焊接质量。焊台桌面式焊台便携式焊台多功能焊台适合固定工作台使用，方方便携带，适用于移动工作场所和野外作业。除了提供焊接功能外，还具备其他实用工具，如放大镜、吹气枪等。便调节温度和放置焊接工具。焊接夹具单指夹具旋转夹具适用于小型元件的固定和焊接，结构简单，操作方便。适用于需要旋转的元件或结构，方便焊接角度的调整。多指夹具适用于大型元件或复杂结构的固定和焊接，能够提高工作效率。热风枪隔热式热风枪通过隔热材料将热量传递给元件，适用于大型元件的拆焊和焊接。直热式热风枪直接加热元件，适用于小型元件的拆焊和焊接。高温热风枪提供高温气流，适用于特殊材料的加热和焊接。02焊接材料介绍焊锡焊锡是手工焊接中最重要的材料之一，它由锡和铅的合金组成，通常还含有其他金属元素以提高其性能。焊锡的熔点是关键参数，它决定了焊接过程中需要的温度。不同成分的焊锡有不同的熔点和用途。常见的焊锡类型包括有铅焊锡和无铅焊锡。有铅焊锡的熔点较低，更容易焊接，而无铅焊锡则更环保。焊锡的质量对焊接质量有很大的影响，因此选择优质的焊锡非常重要。助焊剂01020304助焊剂是一种辅助焊接的化学物质，它可以帮助清除金属表面的氧化物，并提供更好的润湿性。助焊剂通常为液体、膏状或喷雾状，使用时需要均匀涂在焊接表面。不同类型的助焊剂适用于不同的焊接需求和材料，例如酸性助焊剂和碱性助焊剂。使用助焊剂时要注意安全，避免吸入其蒸汽或接触皮肤，并确保工作区域有良好的通风。清洗剂清洗剂用于清除焊接后的残留物，如焊渣、助焊剂等。清洗剂的种类很多，包括酒精、丙酮、醋酸等，选择适合的清洗剂可以有效地清除残留物，同时不会对材料造成损害。使用清洗剂时要小心，避免将其溅到眼睛或皮肤上，并确保工作区域有良好的通风。绝缘材料绝缘材料用于保护电路板和其他电子元件免受焊接过程中的热和电弧的影响。常用的绝缘材料包括绝缘胶带、绝缘纸、绝缘套管等。这些材料具有耐高温、绝缘性能好等特点。在使用绝缘材料时，要确保其紧密地贴在需要保护的元件上，并注意不要在绝缘材料上施加过大的压力或热量，以免造成损坏。03手工焊接技巧焊接前的准备清洁工作台检查工具准备材料确保工作台干净整洁，无灰尘和杂物。确保电烙铁、焊锡、焊台等工具完好无损，功能正常。根据需要，准备好待焊接的元件、导线等材料。电烙铁的使用技巧温度控制根据焊接材料和元件类型，选择合适的电烙铁温度，避免过高或过低。握持方式正确握持电烙铁，保持稳定，避免烫伤。焊接步骤先预热焊点，然后放置焊锡，最后将电烙铁放置在焊点上，使焊锡与焊点充分融合。焊点的质量检查焊点外观焊点应光滑、圆润，无毛刺、气泡等现象。焊点强度焊点应牢固，不易脱落。焊点导电性焊点应具有良好的导电性能，确保电路正常工作。04焊接安全与防护焊接操作安全焊接操作前检查周围环境，确保没有易燃物品，并采取适当的防火措施。操作时应穿戴防护眼镜、手套、口罩等个人防护用品，以防止飞溅和高温对人体的伤害。遵循正确的焊接姿势和操作方法，避免因操作不当导致的意外伤害。电烙铁的保养与维护定期对电烙铁进行全面检查和维护，包括清洁、润滑和维修等，以确保其正常运转。使用前检查电烙铁的电源线是否完好，有无破损或老化现象，确保安全使用。使用后及时清理电烙铁头上的氧化物和残留物，保持烙铁头的良好状态。焊接废弃物的处理焊接废弃物应分类处理，如焊锡、助焊剂、废气等，避免对环境造成污染。对于有害废弃物，应按照相关规定进行回收和处理，不得随意倾倒或排放。在焊接过程中产生的废气和烟尘应通过适当的通风设施排出，以减少对操作人员的健康影响。05手工焊接应用实例电子元件的焊接电子元件焊接01电子元件焊接是手工焊接的重...
