电除尘器的总体设计课件VIP免费

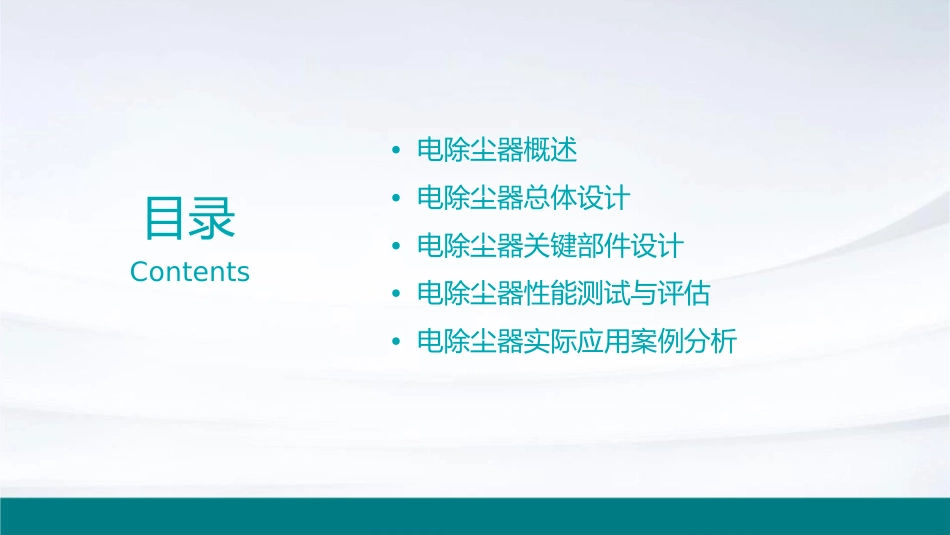

电除尘器的总体设计课件•电除尘器概述•电除尘器总体设计目录•电除尘器关键部件设计•电除尘器性能测试与评估•电除尘器实际应用案例分析Contents01电除尘器概述定义与工作原理定义工作原理电除尘器是一种利用静电场使气体电离、粉尘荷电，并在电场力的作用下使荷电粉尘沉积下来，从而分离和收集粉尘的设备。电除尘器内部装有高压直流电源和收尘极板、电晕极。当电除尘器通电后，高压直流电源在两极间产生高压电场，使气体电离，产生大量的正负离子。在电场力的作用下，气体中的负离子向正极板（收尘极板）移动，正离子向电晕极移动。荷电后的粉尘在电场力的作用下向收尘极板移动并沉积在收尘极板上，最终通过振打装置将粉尘从极板上振落并收集。种类与特点种类电除尘器有多种分类方式，如按结构可分为立式和卧式；按气流方向可分为下进气和上进气；按集尘方式可分为湿式和干式等。特点电除尘器具有处理气体流量大、除尘效率高、压力损失小、能耗低、操作简单、维护方便等特点。此外，电除尘器还具有适应性强、可处理高温、高湿、高粘度、易爆等复杂工况的优点。应用领域与发展趋势应用领域电除尘器广泛应用于电力、冶金、化工、建材、轻工等行业的烟气净化。发展趋势随着环保要求的提高和技术的不断进步，电除尘器正朝着高效、低耗、紧凑化、智能化方向发展。同时，新型的电除尘技术如脉冲放电除尘、介质阻挡放电除尘、电凝并除尘等也在研究和应用中取得了一定的进展。02电除尘器总体设计设计原则与流程设计原则确保电除尘器高效、稳定、安全运行，同时降低能耗和减少维护成本。设计流程需求分析、方案设计、详细设计、设计评审与优化、设计文档整理。结构设计结构设计要点合理布置电极、气流分布均匀、防止反电晕和电弧现象、便于维护和检修。主要结构部件电场、灰斗、壳体、排灰装置、振打装置等。控制系统设计控制系统功能实现电除尘器的自动控制，包括灰斗料位控制、振打周期控制、高压电源控制等。控制系统组成传感器、控制单元、执行机构等。性能参数设计性能参数处理风量、除尘效率、阻力损失、电场电压和电流等。设计依据根据实际工况和排放标准，结合理论计算和实验验证，确定合理的性能参数。03电除尘器关键部件设计电场结构设计总结词电场结构设计是电除尘器的核心部分，它决定了电除尘器的性能和效率。详细描述电场结构设计需要考虑多个因素，如电场强度、气流分布、电极间距、电极形状等。这些因素都会影响电除尘器的除尘效果和能耗。因此，电场结构的设计需要经过仔细的优化和计算，以达到最佳的除尘效果和能耗效率。极线与极板设计总结词极线与极板是电除尘器中的重要组成部分，它们的形状和材料对电除尘器的性能有着显著的影响。详细描述极线与极板的形状和排列方式会影响电场的分布和强度，从而影响电除尘器的除尘效果。此外，极线和极板的材料也会影响其耐久性和可靠性。因此，极线与极板的设计需要根据实际需求进行选择和优化。气流分布装置设计总结词详细描述气流分布装置是电除尘器中的重要组成部分，它能够影响电除尘器的性能和能耗。气流分布装置的设计需要考虑多个因素，如气流速度、气流方向、气流稳定性等。这些因素都会影响电除尘器的除尘效果和能耗。因此，气流分布装置的设计需要经过仔细的优化和计算，以达到最佳的性能和能耗效率。VS灰处理系统设计总结词详细描述灰处理系统是电除尘器中的重要组成部分，它负责收集和运输电除尘器收集的灰尘。灰处理系统的设计需要考虑多个因素，如灰尘的粒径、密度、湿度等。此外，灰处理系统的运输能力也需要考虑，以确保能够及时将收集的灰尘运输到指定的位置。因此，灰处理系统的设计需要经过仔细的优化和计算，以达到最佳的性能和效率。04电除尘器性能测试与评估性能测试方法烟尘浓度测试压力损失测试振打加速度测试电气性能测试通过测量电除尘器入口和出口的烟尘浓度，评估除尘效率。测量电除尘器内的压力损失，评估电除尘器的阻力特性。对电除尘器的电气参数进行测试，如电压、电流、电场强度等。检测电除尘器振打装置的加速度，评估振打效果。性能评估标准与指标除尘效率压力损失评估电除尘器去除烟尘的...
