常用光电传感器介绍课件VIP免费

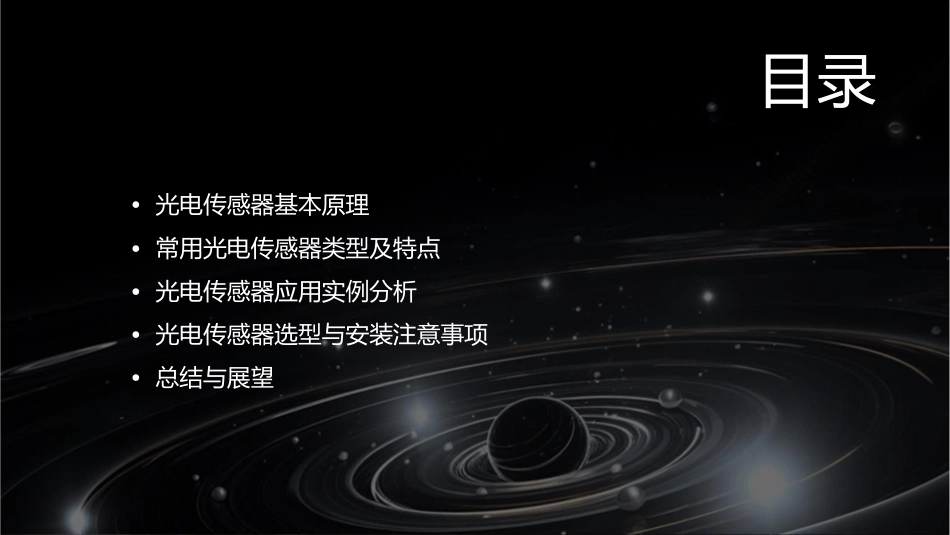

目录•光电传感器基本原理•常用光电传感器类型及特点•光电传感器应用实例分析•光电传感器选型与安装注意事项•总结与展望传感器定义与分类定义传感器是一种能够感受被测量并按照一定规律转换成可用输出信号的器件或装置。分类按被测量不同可分为物理量传感器、化学量传感器、生物量传感器等；按工作原理不同可分为电阻式、电容式、电感式、压电式等传感器。传感器性能指标灵敏度迟滞指传感器输出变化量与输入变化量之比，表示传感器对被测量的敏感程度。指传感器在正、反行程中输出信号不一致的程度，表示传感器的可靠性。线性度重复性指传感器输出与输入之间的实际关系曲线与拟合直线之间的最大偏差，表示传感器的测量精度。指传感器在相同条件下多次测量同一量值时，其输出值之间的偏差，表示传感器的稳定性。传感器应用领域010203工业自动化汽车电子智能家居传感器在工业自动化领域应用广泛，如生产线上的位置检测、计数、温度控制等。传感器在汽车电子领域也有广泛应用，如发动机控制、安全气囊、ABS等系统中的传感器。随着智能家居的发展，传感器也被广泛应用于各种智能设备中，如智能照明、智能安防等。光电效应外光电效应光照在物质表面，引起电子逸出而产生光电流的现象，如光电管、光电倍增管。内光电效应光照在物质内部，引起载流子浓度或分布变化而产生电流的现象，如光敏电阻、光敏二极管、光敏三极管。光敏元件工作原理光敏电阻利用内光电效应，光照引起电阻值变化，输出电流信号。光敏二极管、三极管利用PN结的光电效应，光照引起电流变化，输出电流或电压信号。光电传感器结构类型透射式反射式对射式发光元件和光敏元件相对放置，检测物体通过光束时产生的光强变化。发光元件和光敏元件同侧放置，检测物体反射光束时产生的光强变化。发光元件和光敏元件分别位于检测物体的两侧，检测物体遮挡光束时产生的光强变化。光电二极管特点响应速度快、光谱响应范围宽、暗电流小、线性度好、灵敏度高等。类型PN结型光电二极管、PIN型光电二极管、雪崩光电二极管等。应用光测量、光控制、光通信等领域。光电三极管类型特点应用NPN型光电三极管、PNP型光电电流放大倍数高、噪声小、光谱响应范围宽、可靠性高等。光电开关、光电计数器、光电传感器等电路中。三极管等。光敏电阻类型硫化镉光敏电阻、硒化镉光敏电阻、硅光敏电阻等。特点光谱响应范围宽、阻值变化范围大、灵敏度高、体积小等。应用照相机自动曝光控制、路灯自动控制、光电报警器等电路中。光敏晶体管类型NPN型光敏晶体管、PNP型光敏晶体管等。特点电流放大倍数高、暗电流小、光谱响应范围宽、可靠性高等。应用光电开关、光电传感器等电路中。工业自动化领域应用生产线自动化010203通过光电传感器实现工件检测、计数、定位等功能，提高生产效率。机械手臂控制利用光电传感器检测物体位置、形状等信息，实现机械手臂的精确抓取和放置。质量检测通过光电传感器对产品质量进行检测，如外观缺陷、尺寸偏差等，确保产品合格率。环境监测领域应用光照强度检测利用光电传感器检测光照强度，实现对室内、室外光照环境的自动调节。空气质量监测通过光电传感器检测空气中的有害物质浓度，如甲醛、PM2.5等，保障室内空气质量。水质监测利用光电传感器检测水体中的污染物含量，如浊度、化学需氧量等，确保水质安全。智能家居领域应用人体感应通过光电传感器实现人体感应，控制灯光、空调等设备的自动开关，提高居住舒适度。智能安防利用光电传感器检测家庭入侵者，实现报警、监控等安防功能，保障家庭安全。智能窗帘通过光电传感器检测室外光照强度和室内光线需求，自动调节窗帘开关和透光率，营造舒适室内环境。选型依据及建议01020304检测距离检测物体特性环境因素接口与输出根据所需检测距离选择合适的光电传感器，如漫反射、对射等类型。考虑被检测物体的颜色、形状、表面反射率等特性，选择适合的传感器。考虑工作环境中光照、温度、湿度等条件，选择具有适应性的传感器。根据控制系统需求，选择合适的接口类型和输出信号。安装位置与方式选择安装位置1确保传感器与被检测物体保持适当距离，避免干扰和误检。安装方式根...
