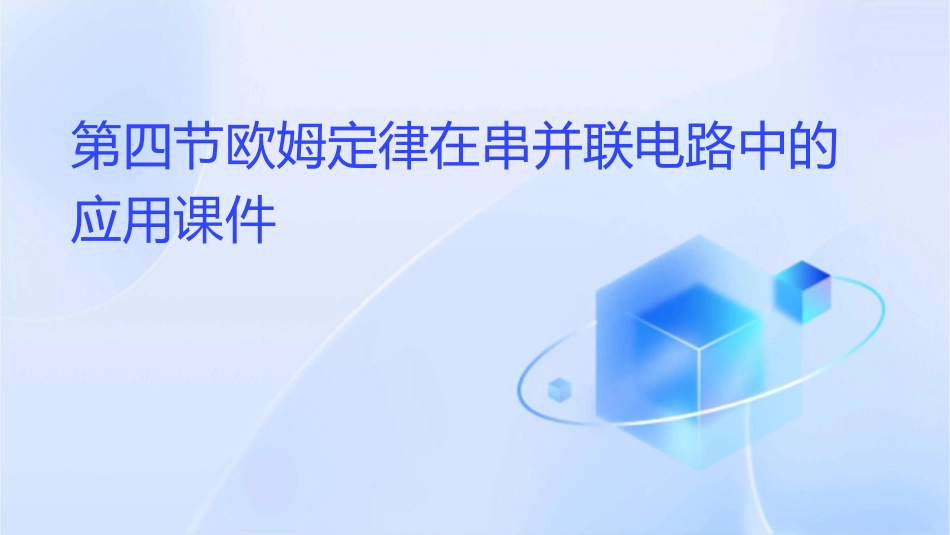

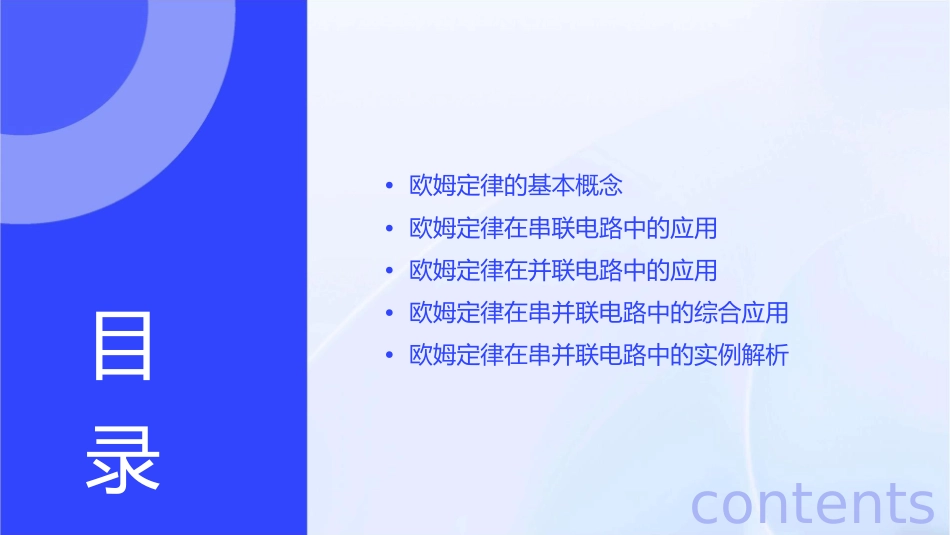

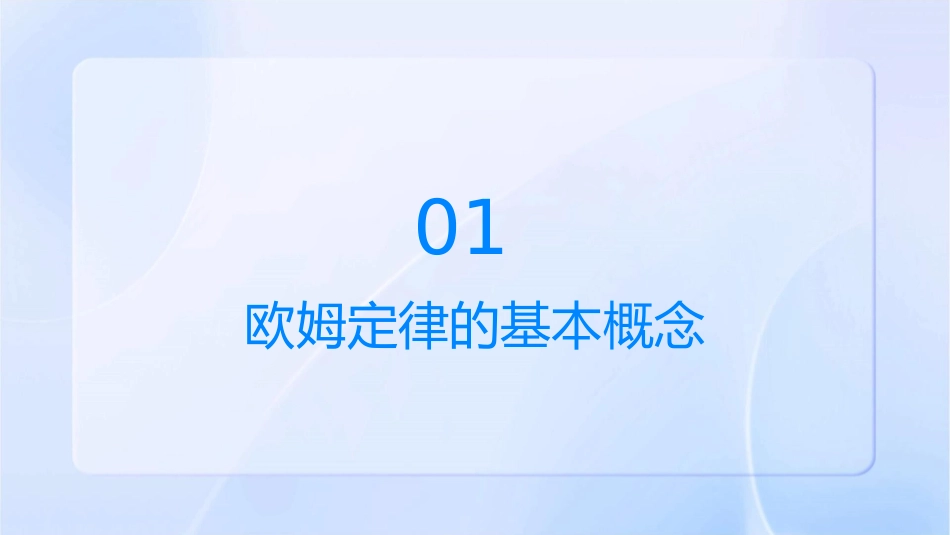

第四节欧姆定律在串并联电路中的应用课件•欧姆定律的基本概念•欧姆定律在串联电路中的应用•欧姆定律在并联电路中的应用•欧姆定律在串并联电路中的综合应用•欧姆定律在串并联电路中的实例解析目录contents01欧姆定律的基本概念欧姆定律的定义欧姆定律是指在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比。定律用公式表示为：I=U/R，其中I表示电流，U表示电压，R表示电阻。欧姆定律是电路分析中最基本的定律之一，是分析和解决电路问题的基石。欧姆定律的公式欧姆定律的公式为：I=U/R，其中I表示电流，U表示电压，R表示电阻。该公式是欧姆在大量实验基础上得出的结论，适用于金属导电和电解液导电，但在气体导电和半导体元件中会有所不同。公式中的电流、电压和电阻都是针对同一电路或同一元件而言的。欧姆定律的物理意义欧姆定律的物理意义在于揭示了电路中电流、电压和电阻三者之间的数量关系。通过应用欧姆定律，可以计算出电路中电流的大小，也可以用来分析电路中的电压和电阻。在串并联电路中，欧姆定律的应用尤为重要，可以帮助我们理解电路的工作原理和元件之间的关系。02欧姆定律在串联电路中的应用串联电路的电流关系总结词电流处处相等详细描述在串联电路中，电流处处相等，即流经电路中每个元件的电流值保持一致。这是由于电路中只有一个电源，且电流通过每个元件时不会发生分流现象。串联电路的电压关系总结词总电压等于各部分电压之和详细描述在串联电路中，总电压等于各部分电压之和。这是因为电流通过串联的各个元件时，每个元件都会产生一定的电压降，因此总电压等于各元件上的电压降之和。串联电路的电阻关系总结词总电阻等于各部分电阻之和详细描述在串联电路中，总电阻等于各部分电阻之和。这是因为在串联电路中，电流通过每个元件时都会受到一定的阻碍作用，因此总电阻等于各元件的电阻值之和。03欧姆定律在并联电路中的应用并联电路的电流关系总结词在并联电路中，各支路电流之和等于总电流。详细描述根据欧姆定律，在并联电路中，各支路电流之和等于总电流，即$I_{总}=I_{1}+I_{2}+ldots+I_{n}$。并联电路的电压关系总结词在并联电路中，各支路电压相等，且等于电源电压。详细描述在并联电路中，各支路电压相等，且等于电源电压。这是由于各支路并联后与电源直接相连，因此各支路电压相等。并联电路的电阻关系总结词在并联电路中，各支路电阻的倒数之和等于总电阻的倒数。详细描述在并联电路中，各支路电阻的倒数之和等于总电阻的倒数，即$frac{1}{R_{总}}=frac{1}{R_{1}}+frac{1}{R_{2}}+ldots+frac{1}{R_{n}}$。这是由于各支路并联后总电阻的倒数等于各支路电阻倒数之和。04欧姆定律在串并联电路中的综合应用串并联电路的电流关系串联电路电流相等在串联电路中，各点电流始终相等，即$I=I_1=I_2=ldots$。并联电路电流独立在并联电路中，各支路电流独立，互不影响，但总电流等于各支路电流之和，即$I=I_1+I_2+ldots$。串并联电路的电压关系串联电路电压相加并联电路电压相等在串联电路中，总电压等于各部分电压之和，即$U=U_1+U_2+ldots$。在并联电路中，各支路电压相等，等于电源电压，即$U=U_1=U_2=ldots$。VS串并联电路的电阻关系串联电路总电阻等于各电阻之和在串联电路中，总电阻等于各电阻之和，即$R=R_1+R_2+ldots$。并联电路总电阻的倒数等于各支路电阻倒数之和在并联电路中，总电阻的倒数等于各支路电阻倒数之和，即$frac{1}{R}=frac{1}{R_1}+frac{1}{R_2}+ldots$。05欧姆定律在串并联电路中的实例解析串联电路实例解析总结词通过一个简单的串联电路，展示欧姆定律的应用。详细描述介绍一个由电池、电阻器和电流表组成的串联电路，通过调整电阻器的阻值，观察电流表的变化，从而验证欧姆定律。并联电路实例解析总结词详细描述通过一个简单的并联电路，展示欧姆定律的应用。介绍一个由电池、电阻器和电流表组成的并联电路，通过调整电阻器的阻值，观察电流表的变化，从而验证欧姆定律。
