模块8带传动和链传动课件VIP免费

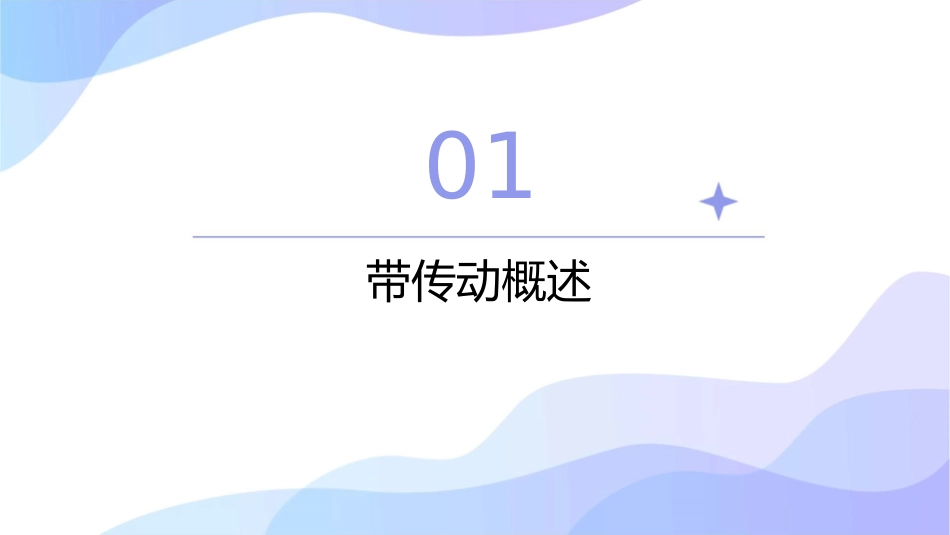

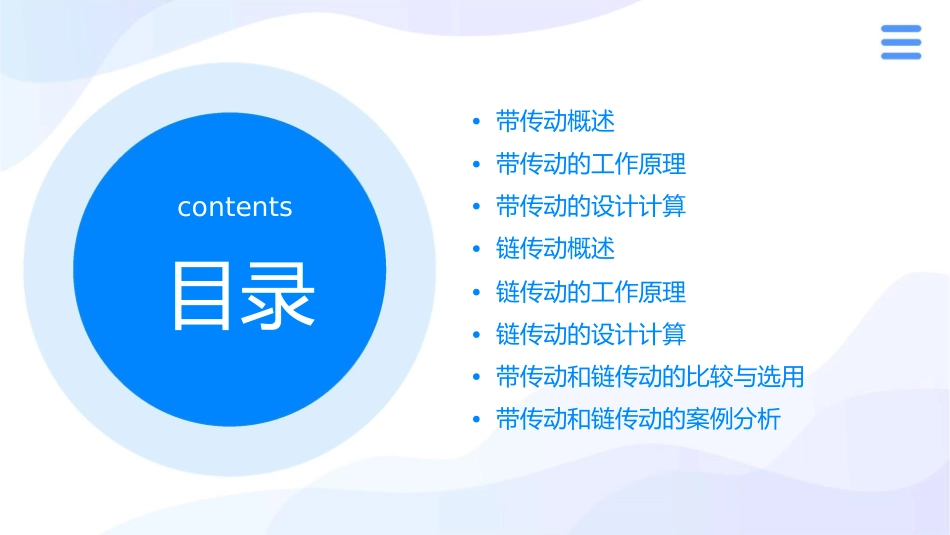

模块8带传动和链传动课件•带传动概述•带传动的工作原理•带传动的设计计算•链传动概述contents目录•链传动的工作原理•链传动的设计计算•带传动和链传动的比较与选用•带传动和链传动的案例分析01带传动概述带传动的定义01带传动是一种通过带与带轮之间的摩擦力来传递运动和动力的机械传动方式。02带传动通常由主动轮、从动轮和传动带组成。带传动的分类根据传动带的截面形状，带传动可以分为平带传动、V带传动和圆带传动等。根据带与带轮的接触面，带传动可以分为开口式传动和交叉式传动。带传动的特点和应用带传动具有结构简单、维护方便、成本低廉等优点。带传动适用于中低速、大功率传动，广泛应用于工业、农业、交通运输等领域。带传动的缺点是传动效率较低，容易打滑，需要定期检查和调整。02带传动的工作原理带传动的力传递原理弯曲阻力带在带轮上弯曲时，产生弯曲阻力，阻碍带的运动。摩擦力传递带传动利用两个带轮之间的摩擦力进行力传递。主动轮的转动带动从动轮转动，摩擦力提供带与带轮之间的驱动力。离心阻力带在带轮上运动时，产生离心阻力，阻碍带的运动。带传动的运动原理010203带的运动带的应力带的速度带绕过两个带轮，在带轮上产生弯曲，并沿带轮的旋转方向运动。带在带轮上受到拉伸应力作用，导致带的伸长变形。带的速度取决于主动轮的转速和从动轮的直径。带传动的弹性滑动和打滑弹性滑动打滑滑动范围由于带的弹性变形，带在带轮上产生滑动，导致带的速度变化。当带的摩擦力不足以传递驱动力时，带与带轮之间发生相对滑动，导致带的速度变化。带的滑动范围取决于带的材料、带轮的表面粗糙度和带的张紧力等因素。03带传动的设计计算带传动的设计准则和设计步骤设计准则带传动的设计准则包括确定传动形式、选择带类型、确定带轮尺寸、选择传动件材料等，以确保传动的可靠性、稳定性和寿命。设计步骤带传动的设计步骤一般包括明确设计要求、确定设计参数、选择设计方法和进行结构设计四个阶段。带传动的基本参数选择和确定01020304传动比传递功率带轮直径带的截面尺寸根据工作机的转速和所需传动功率确定传动比。根据工作机的负载情况和速度要求，确定传递的功率。根据传递功率和转速，计算带轮的直径。根据传递功率、带轮直径和转速，选择合适的带的截面尺寸。带传动的校核计算带的强度校核带轮的强度校核轴的强度校核根据带的材料类型、工作条件和应力情况，对带进行强度校核，以确保带能够承受传递的功率和转速。根据带轮的材料类型、工作条件和应力情况，对带轮进行强度校核，以确保带轮能够承受传递的扭矩和转速。根据轴的材料类型、工作条件和应力情况，对轴进行强度校核，以确保轴能够承受传递的扭矩和转速。04链传动概述链传动的定义和组成链传动定义链传动是一种通过链条将主动轴的转速传递到从动轴的机械传动方式。链条结构链条由一系列的链节组成，每个链节包括两片链板和两个销轴。链轮链轮是链传动中的重要组成部分，它与链条配合，将主动轴的转速传递到从动轴。链传动的类型和应用类型链传动可分为滚子链和齿形链两种类型。应用范围链传动广泛应用于汽车、摩托车、工业机械等领域。链传动的特点高效性承载能力强链传动的传动效率较高，一般在95%以上。链传动能够承受较大的载荷，适用于重载传动。可靠性高适用于恶劣环境由于链条的耐磨性和抗疲劳性较好，因此链传动的可靠性较高。由于链条的结构特点，链传动可以在恶劣的环境下工作，如高温、低温、潮湿等环境。05链传动的工作原理链传动的力传递原理链传动的力传递原理是通过链条将主动链轮的扭矩传递到从动链轮，从而实现动力的传递。链条与链轮之间的配合是通过一系列的销轴和套筒来实现的，这些销轴和套筒与链轮和链条上的特殊结构相配合，从而实现动力的传递。链传动的运动原理链传动的运动原理是通过链条的转动来驱动从动链轮的转动，从而实现运动的传递。链条是由一系列的销轴和套筒连接在一起的，销轴和套筒与链轮和链条上的特殊结构相配合，从而驱动链条的转动。链传动的极限速度和安全速度链传动的极限速度是指链条在一定条件下能够达到的最大转速，超过这个转速可能会导致链条的...
