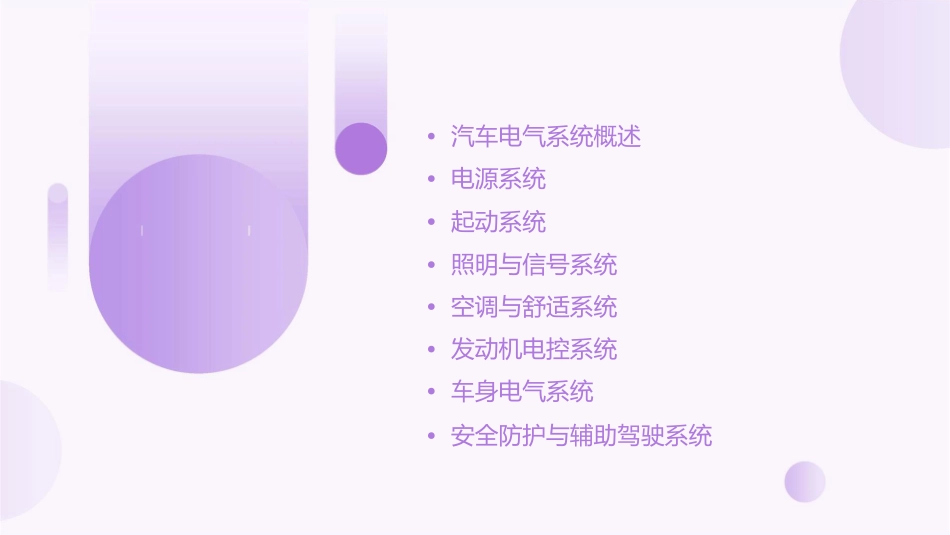

汽车电气设备线路课件•汽车电气系统概述•电源系统•起动系统•照明与信号系统•空调与舒适系统•发动机电控系统•车身电气系统•安全防护与辅助驾驶系统01汽车电气系统概述汽车电气系统组成起动系统照明与信号系统包括起动机、继电器等，用于启动发动机。包括前照灯、转向灯、刹车灯等，用于提供照明和发出信号。电源系统点火系统仪表与报警系统包括仪表盘、水温表、油压表等，用于显示车辆状态和报警提示。包括蓄电池、发电机等，为整个汽车电气系统提供电能。包括点火线圈、火花塞等，用于点燃发动机气缸内的混合气。汽车电气系统特点低压直流负极搭铁汽车电气系统采用12V或24V直流电源，与家用电器使用的220V交流电不同。蓄电池的负极与车身相连，称为负极搭铁。这种连接方式可以简化线路结构，降低成本。单线制标准化与通用化汽车电气系统采用单线制，即一个用电设备只连接一根导线，通过车身或发动机等金属部分作为回路。汽车电气系统的零部件和线路连接都按照统一的标准进行设计和制造，方便维修和更换。汽车电气系统发展趋势智能化01随着汽车电子技术的发展，汽车电气系统越来越智能化，可以实现自动控制、故障诊断等功能。网络化0203汽车电气系统采用CAN、LIN等总线技术，实现各系统之间的信息共享和协同工作。绿色环保汽车电气系统的发展趋向于环保和节能，例如采用LED照明、高效发电机等技术降低能耗和排放。02电源系统蓄电池结构与原理蓄电池组成1正极板、负极板、隔板、电解液、外壳等。工作原理充电时，电能转化为化学能储存；放电时，化学能转化为电能供应给用电设备。23类型与特点铅酸蓄电池、锂离子电池等，各有优缺点及适用场景。发电机结构与原理发电机组成010203转子、定子、整流器、电压调节器等。工作原理利用发动机动力驱动发电机转子旋转，产生交流电，经整流器转换为直流电输出。类型与特点交流发电机、直流发电机等，各有优缺点及适用场景。电源系统线路分析电源线路组成蓄电池、发电机、保险丝、继电器、用电设备等。电源线路工作原理发电机为主电源，蓄电池为辅助电源，共同组成汽车电源系统。电源线路保护与控制通过保险丝、继电器等保护与控制元件，确保电源系统安全稳定运行。03起动系统起动机结构与原理直流电动机产生转矩，驱动发动机旋转。传动机构传递电动机转矩，驱动发动机飞轮旋转。控制机构控制起动机电路通断及电动机电磁场方向，实现起动操作。起动系统线路分析电源电路蓄电池正极→点火开关→起动机电磁开关→蓄电池负极。起动机主电路蓄电池正极→起动机电磁开关→直流电动机→搭铁→蓄电池负极。控制电路点火开关→继电器→起动机电磁开关。起动系统故障诊断与排除起动机不转检查蓄电池电压、点火开关、电磁开关、电动机及传动机构等。起动机运转无力检查蓄电池电压、电动机电刷磨损、电磁开关触点接触不良等。起动机空转检查传动机构是否卡滞、离合器是否打滑等。04照明与信号系统前照灯结构与原理前照灯类型卤素灯、氙气灯、LED灯等。前照灯组成灯泡、反射镜、透镜等。工作原理通过开关控制前照灯的亮灭，调节灯光的高低和远近。转向灯与危险警告灯结构与原理转向灯类型闪烁式、流水式等。危险警告灯组成开关、继电器、灯泡等。工作原理通过开关控制转向灯和危险警告灯的亮灭，实现转向和紧急情况下的警示功能。制动灯与尾灯结构与原理0102制动灯与尾灯类型：普通灯泡、LED灯泡等。制动灯与尾灯组成：灯泡、灯罩等。工作原理：通过制动踏板和尾灯开关控制制动灯和尾灯的亮灭，实现行车安全警示功能。03照明与信号系统线路分析控制电路通过开关、继电器等控制照明与信号系统的亮灭和闪烁频率。电源电路提供照明与信号系统所需的电源电压和电流。接地电路保证照明与信号系统的正常接地，防止电气故障。05空调与舒适系统空调系统组成与原理010203空调系统组成制冷原理空调控制系统压缩机、冷凝器、蒸发器、膨胀阀等。利用制冷剂在不同压力下的相变过程，吸收车内热量并排放到车外，达到降温目的。通过传感器、控制器和执行器等部件实现自动调节车内温度、湿度和空气流通等功能。舒适系统组成与原理舒适系统组成座椅舒适系统原理座椅加...
