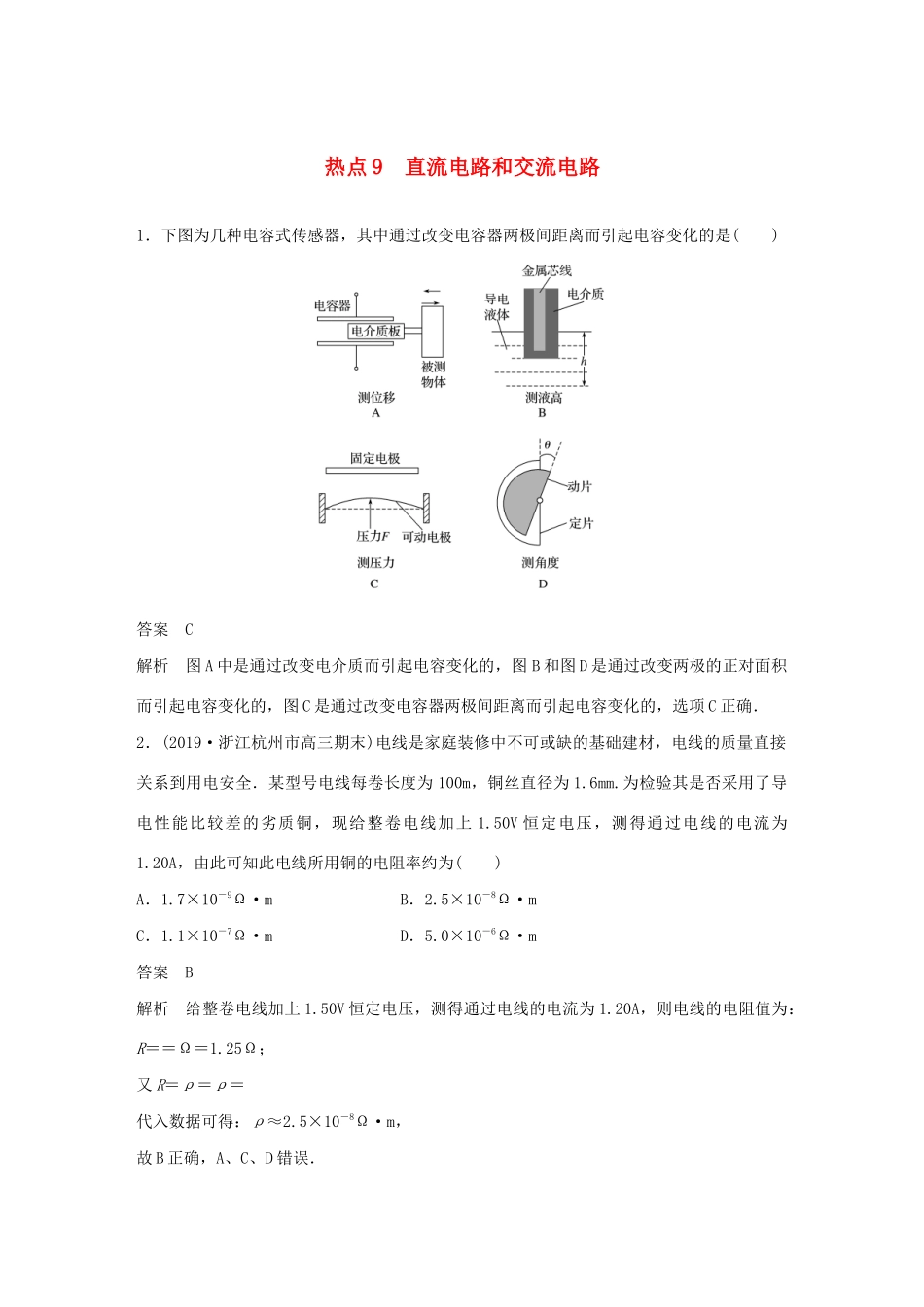

热点9直流电路和交流电路1．下图为几种电容式传感器，其中通过改变电容器两极间距离而引起电容变化的是()答案C解析图A中是通过改变电介质而引起电容变化的，图B和图D是通过改变两极的正对面积而引起电容变化的，图C是通过改变电容器两极间距离而引起电容变化的，选项C正确．2．(2019·浙江杭州市高三期末)电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全．某型号电线每卷长度为100m，铜丝直径为1.6mm.为检验其是否采用了导电性能比较差的劣质铜，现给整卷电线加上1.50V恒定电压，测得通过电线的电流为1.20A，由此可知此电线所用铜的电阻率约为()A．1.7×10－9Ω·mB．2.5×10－8Ω·mC．1.1×10－7Ω·mD．5.0×10－6Ω·m答案B解析给整卷电线加上1.50V恒定电压，测得通过电线的电流为1.20A，则电线的电阻值为：R＝＝Ω＝1.25Ω；又R＝ρ＝ρ＝代入数据可得：ρ≈2.5×10－8Ω·m，故B正确，A、C、D错误．3．(多选)下面列出不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目：54cm彩色电视机额定电压：220V工作频率：50Hz额定功率：85WFS－69电风扇规格：400mm额定电压：220V工作频率：50Hz额定功率：65WKFR－33GW空调机额定电压：220V工作频率：50Hz制冷/制热电流：6.2A/6.2ABC－65B电冰箱额定电压：220V工作频率：50Hz额定功率：70W耗电量：0.8kW·h/24h根据铭牌上提供的信息，试判断下列说法正确的是()A．正常工作时电风扇中流过的电流最小B．正常工作时电风扇消耗的电功率最小C．在24小时内正常使用的电冰箱比连续运转的电风扇耗电多D．在24小时内正常使用的电冰箱比连续运转的电风扇耗电少答案ABD4．(2019·湖北武汉市二月调研)一理想变压器的原、副线圈的匝数比为2∶1，在副线圈的回路中接有理想交流电压表和阻值R＝10Ω的定值电阻，如图1a所示．原线圈一侧接在如图b所示的交流电上，交流电的前半个周期为正弦交流电，后半个周期为恒定电流．理想交流电压表的示数为()图1A．20VB．20VC．20VD．40V答案C解析原线圈中电流的有效值满足关系：I2RT＝2R×＋(－2)2R×解得：I＝A，又原、副线圈中的电流比为：＝，所以I′＝2A理想交流电压表的示数为：U＝I′R＝20V，故C正确，A、B、D错误．5．(2019·重庆市调研康德卷)图2甲为小型发电机的结构简图，通过线圈在两磁极间转动给小灯泡供电，已知小灯泡获得的交变电压如图乙．则下列说法正确的是()图2A．甲图中理想交流电压表的示数为6VB．乙图中的0时刻就是甲图所示时刻C．乙图中0.5×10－2s时刻，穿过甲图中线圈的磁通量最小D．乙图中1.0×10－2s时刻，穿过甲图中线圈的磁通量最小答案C解析由题图乙可知交变电压的最大值是Um＝6V，所以甲图中理想交流电压表的示数为U＝＝6V，故A错误；乙图中的0时刻，感应电动势为零，甲图所示时刻穿过甲图中线圈的磁通量为零，感应电动势最大，故B错误；乙图中0.5×10－2s时刻，感应电动势最大，穿过甲图中线圈的磁通量最小，故C正确；乙图中1.0×10－2s时刻，感应电动势为零，穿过甲图中线圈的磁通量最大，故D错误．6.(2019·四川遂宁市三诊)如图3所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的7倍时，两灯泡均能正常发光．则灯泡a与b的功率之比为()图3A．3∶1B．1∶3C．6∶1D．1∶6答案D解析输入电压为U，则两灯泡正常发光时两端电压均为，变压器的匝数比＝＝，则＝＝，根据P＝IU可知灯泡a与b的功率之比为1∶6，故选D.7．(2019·江西南昌市三模)图4甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R＝20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交流电源，输入电压u随时间t的变化关系如图乙所示．现将S1接1、S2闭合，此时L2正常发光的功率为P.下列说法正确的是()图4A．输入电压u的表达式u＝20sin50πt(V)B．若S1换接到2后，R消耗的电功率为0.4WC．若只断开S2后，L1、L2的功率均为D．若只断开S2后，原线圈的输入功率为答案D8．(2019·贵州部分重点中学教学质量评测卷)如图5，某住宅小区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成，发电机中矩形线圈电阻不计，它可绕...
