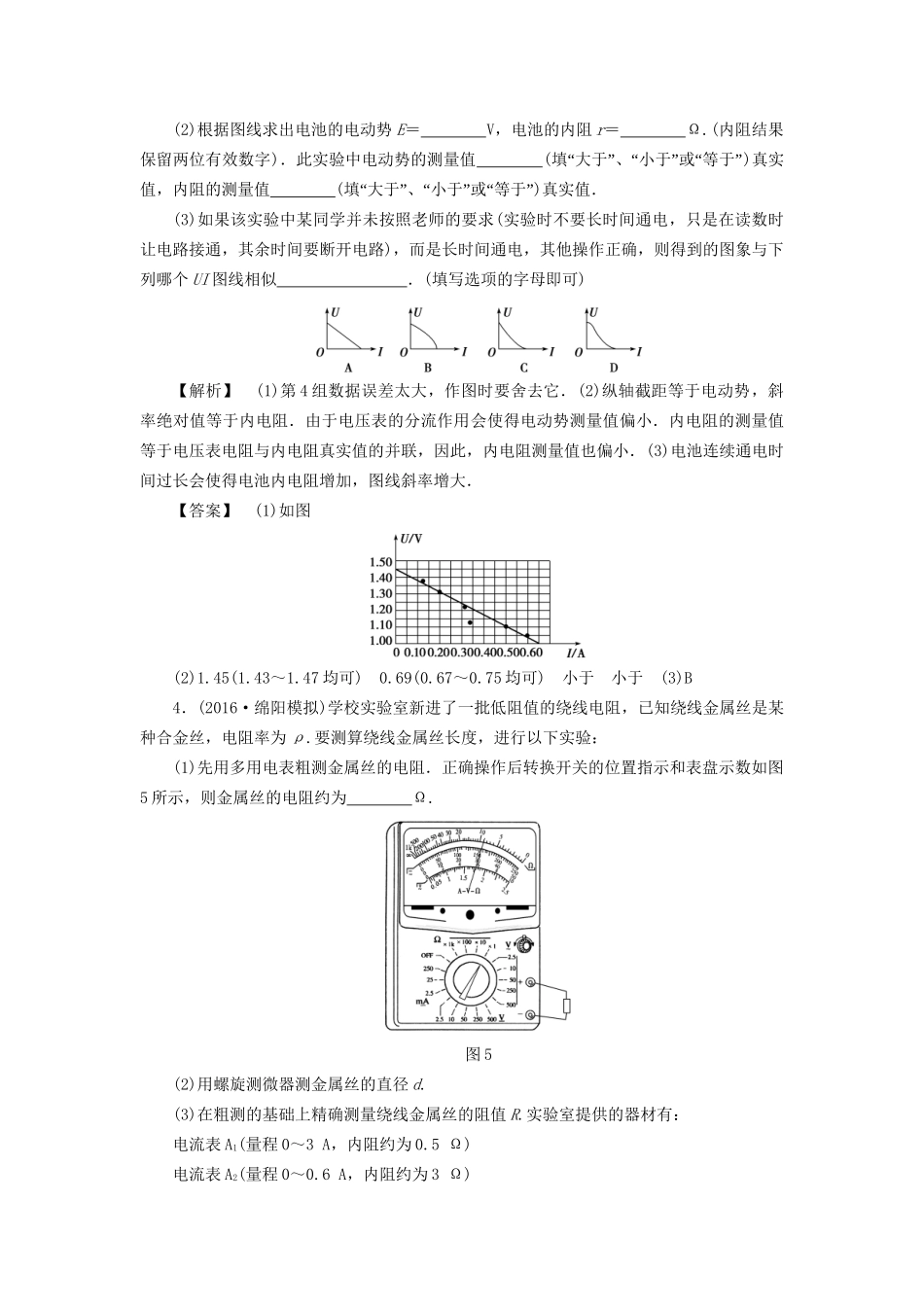

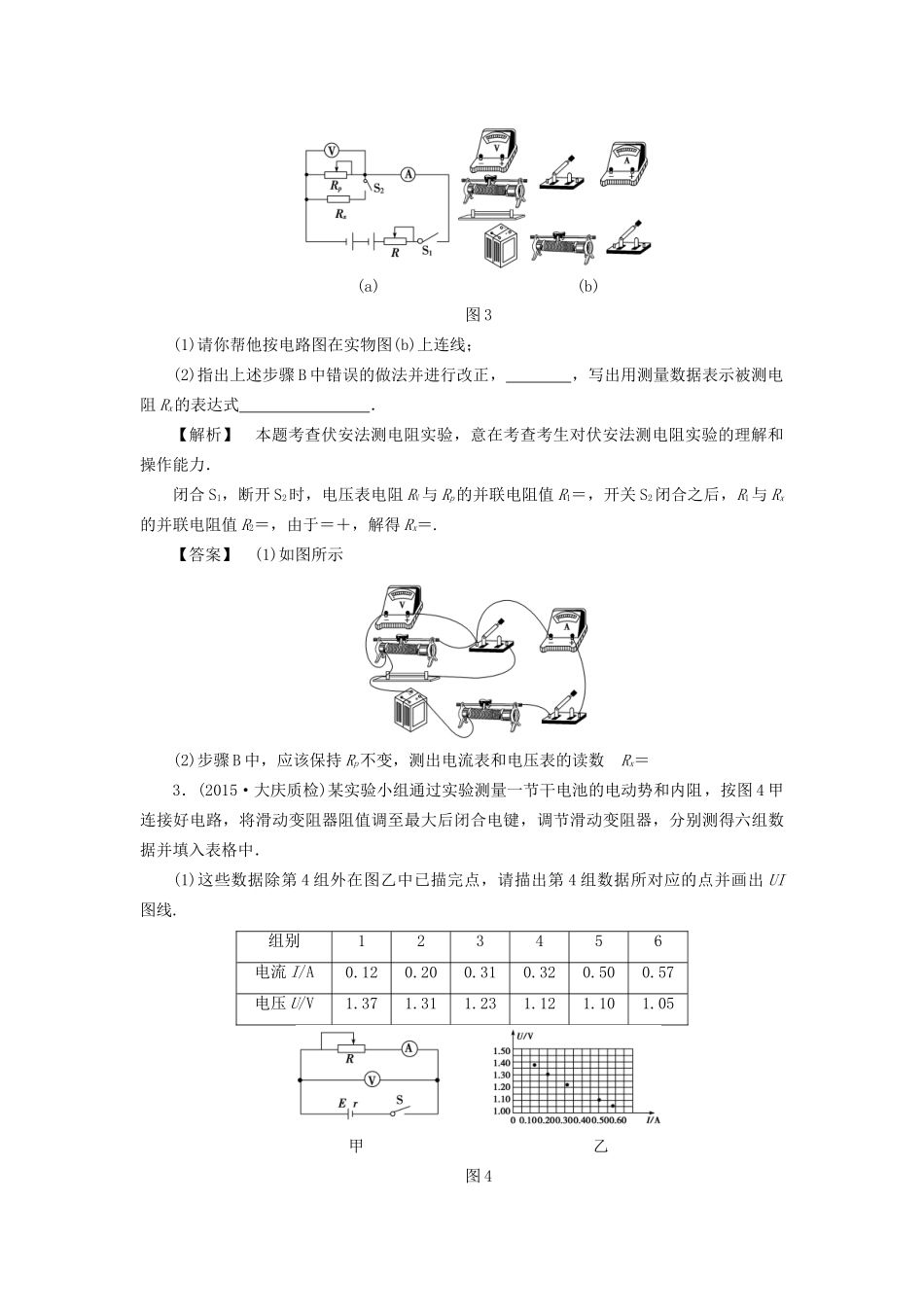

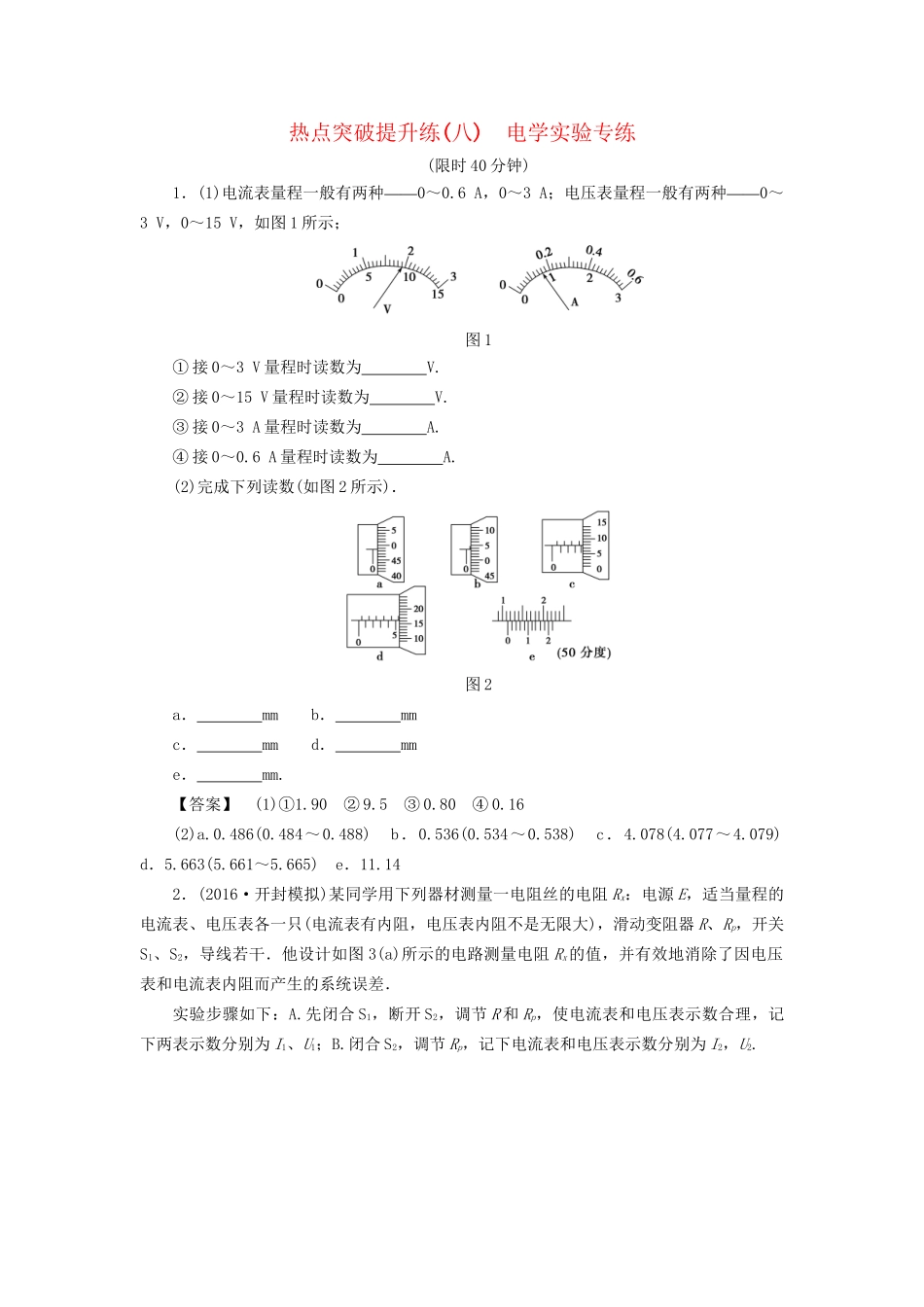

热点突破提升练(八)电学实验专练(限时40分钟)1．(1)——电流表量程一般有两种0～0.6A，0～3A——；电压表量程一般有两种0～3V，0～15V，如图1所示；图1①接0～3V量程时读数为V.②接0～15V量程时读数为V.③接0～3A量程时读数为A.④接0～0.6A量程时读数为A.(2)完成下列读数(如图2所示)．图2a．mmb．mmc．mmd．mme．mm.【答案】(1)①1.90②9.5③0.80④0.16(2)a.0.486(0.484～0.488)b．0.536(0.534～0.538)c．4.078(4.077～4.079)d．5.663(5.661～5.665)e．11.142．(2016·开封模拟)某同学用下列器材测量一电阻丝的电阻Rx：电源E，适当量程的电流表、电压表各一只(电流表有内阻，电压表内阻不是无限大)，滑动变阻器R、Rp，开关S1、S2，导线若干．他设计如图3(a)所示的电路测量电阻Rx的值，并有效地消除了因电压表和电流表内阻而产生的系统误差．实验步骤如下：A.先闭合S1，断开S2，调节R和Rp，使电流表和电压表示数合理，记下两表示数分别为I1、U1；B.闭合S2，调节Rp，记下电流表和电压表示数分别为I2，U2.(a)(b)图3(1)请你帮他按电路图在实物图(b)上连线；(2)指出上述步骤B中错误的做法并进行改正，，写出用测量数据表示被测电阻Rx的表达式．【解析】本题考查伏安法测电阻实验，意在考查考生对伏安法测电阻实验的理解和操作能力．闭合S1，断开S2时，电压表电阻RV与Rp的并联电阻值R1＝，开关S2闭合之后，R1与Rx的并联电阻值R2＝，由于＝＋，解得Rx＝.【答案】(1)如图所示(2)步骤B中，应该保持Rp不变，测出电流表和电压表的读数Rx＝3．(2015·大庆质检)某实验小组通过实验测量一节干电池的电动势和内阻，按图4甲连接好电路，将滑动变阻器阻值调至最大后闭合电键，调节滑动变阻器，分别测得六组数据并填入表格中．(1)这些数据除第4组外在图乙中已描完点，请描出第4组数据所对应的点并画出UI图线.组别123456电流I/A0.120.200.310.320.500.57电压U/V1.371.311.231.121.101.05甲乙图4(2)根据图线求出电池的电动势E＝V，电池的内阻r＝Ω.(内阻结果保留两位有效数字)．此实验中电动势的测量值(“”“”“”填大于、小于或等于)真实值，内阻的测量值(“”“”“”填大于、小于或等于)真实值．(3)如果该实验中某同学并未按照老师的要求(实验时不要长时间通电，只是在读数时让电路接通，其余时间要断开电路)，而是长时间通电，其他操作正确，则得到的图象与下列哪个UI图线相似．(填写选项的字母即可)【解析】(1)第4组数据误差太大，作图时要舍去它．(2)纵轴截距等于电动势，斜率绝对值等于内电阻．由于电压表的分流作用会使得电动势测量值偏小．内电阻的测量值等于电压表电阻与内电阻真实值的并联，因此，内电阻测量值也偏小．(3)电池连续通电时间过长会使得电池内电阻增加，图线斜率增大．【答案】(1)如图(2)1.45(1.43～1.47均可)0.69(0.67～0.75均可)小于小于(3)B4．(2016·绵阳模拟)学校实验室新进了一批低阻值的绕线电阻，已知绕线金属丝是某种合金丝，电阻率为ρ.要测算绕线金属丝长度，进行以下实验：(1)先用多用电表粗测金属丝的电阻．正确操作后转换开关的位置指示和表盘示数如图5所示，则金属丝的电阻约为Ω.图5(2)用螺旋测微器测金属丝的直径d.(3)在粗测的基础上精确测量绕线金属丝的阻值R.实验室提供的器材有：电流表A1(量程0～3A，内阻约为0.5Ω)电流表A2(量程0～0.6A，内阻约为3Ω)电压表V1(量程0～3V，内阻约3kΩ)电压表V2(量程0～15V，内阻约18kΩ)定值电阻R0＝3Ω滑动变阻器R1(总阻值5Ω)滑动变阻器R2(总阻值100Ω)电源(电动势E＝6V，内阻约为1Ω)开关和导线若干．①还需要先利用实验室提供的器材较准确测量将选用的电流表的内阻．测量电路的一部分可选用以下电路中的．②请在给出的器材中选出合理的器材，在虚线框内画出精确测量绕线金属丝阻值的完整电路(要求在图中标明选用的器材标号)．(4)绕线金属丝长度为(用字母R、d、ρ和数学常数表示)．【解析】(1)“由于欧姆表置于×1”挡，所以应按×1倍率读数，即1×9Ω＝9Ω.(3)①A、B选项中电表测量不准确或烧坏电流表，选项A、B错误；可将电流表A2与定值电阻串联然后再与电压表并联，如选项C所示；或因电流表A2的满偏电流小于A1的...
