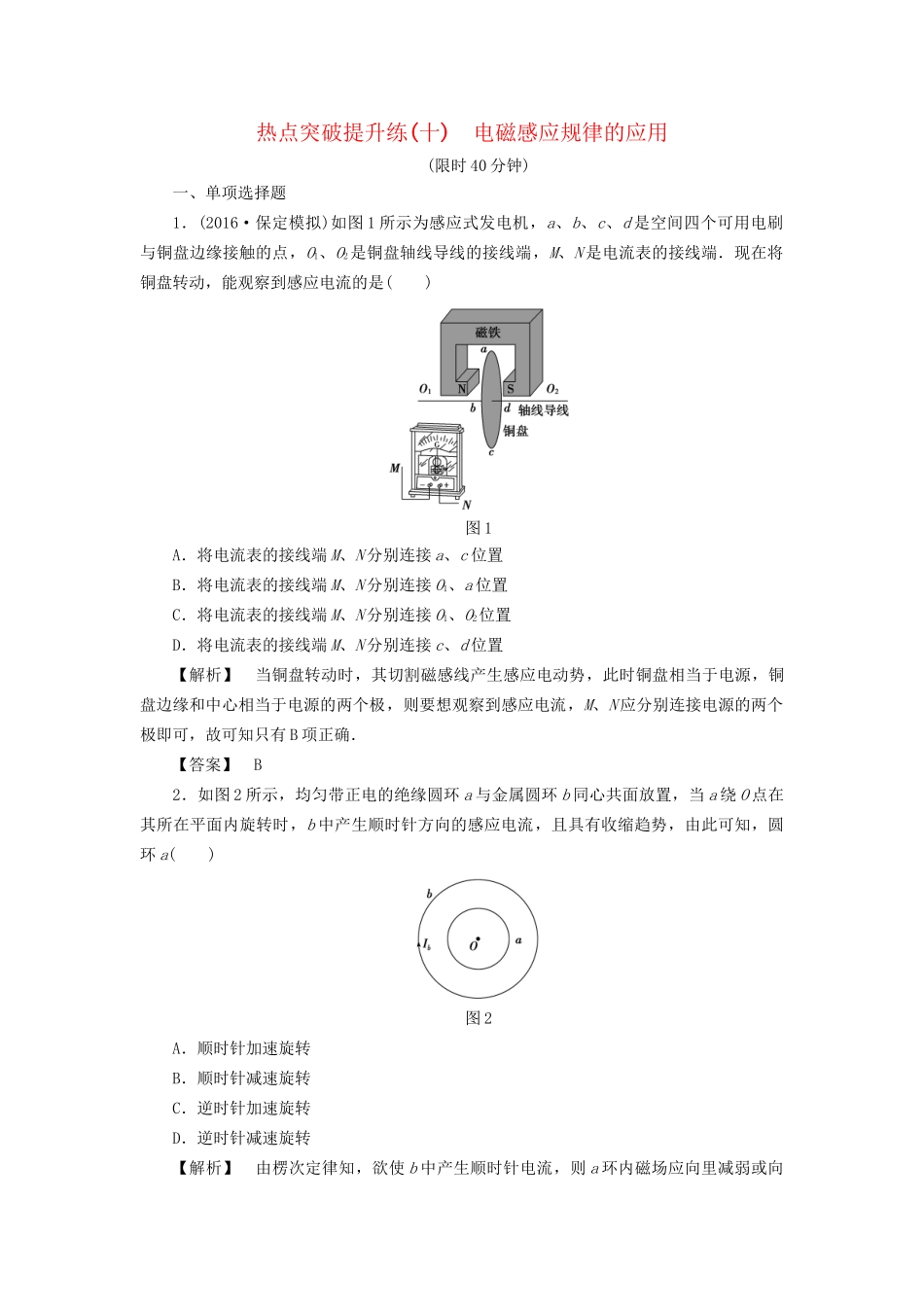

热点突破提升练(十)电磁感应规律的应用(限时40分钟)一、单项选择题1．(2016·保定模拟)如图1所示为感应式发电机，a、b、c、d是空间四个可用电刷与铜盘边缘接触的点，O1、O2是铜盘轴线导线的接线端，M、N是电流表的接线端．现在将铜盘转动，能观察到感应电流的是()图1A．将电流表的接线端M、N分别连接a、c位置B．将电流表的接线端M、N分别连接O1、a位置C．将电流表的接线端M、N分别连接O1、O2位置D．将电流表的接线端M、N分别连接c、d位置【解析】当铜盘转动时，其切割磁感线产生感应电动势，此时铜盘相当于电源，铜盘边缘和中心相当于电源的两个极，则要想观察到感应电流，M、N应分别连接电源的两个极即可，故可知只有B项正确．【答案】B2．如图2所示，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a()图2A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转【解析】由楞次定律知，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B.【答案】B3．如图3所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中，在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B.在此过程中，线圈中产生的感应电动势为()图3A.B.C.D.【解析】由法拉第电磁感应定律知线圈中产生的感应电动势E＝＝S＝n·，得E＝，选项B正确．【答案】B4．(2014·广东高考)如图4所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()图4A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大【解析】小磁块下落过程中，在铜管P中产生感应电流，小磁块受到向上的磁场力，不做自由落体运动，而在塑料管Q中只受到重力，在Q中做自由落体运动，故选项A错误；根据功能关系知，在P中下落时，小磁块机械能减少，在Q中下落时，小磁块机械能守恒，故选项B错误；在P中加速度较小，在P中下落时间较长，选项C正确；由于在P中下落时要克服磁场力做功，机械能有损失，所以落至底部时在P中的速度比在Q中的小，选项D错误．【答案】C5．如图5所示，粗糙水平桌面上有一个质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是()图5A．FN先小于mg后大于mg，运动趋势向左B．FN先大于mg后小于mg，运动趋势向左C．FN先小于mg后大于mg，运动趋势向右D．FN先大于mg后小于mg，运动趋势向右——【解析】根据楞次定律的另一种表述感应电流的效果总要反抗产生感应电流的“”原因．本题中的原因是AB回路中磁通量先增大后减小，归根结底是磁场靠近了回路．“”效果是回路要采取措施阻碍磁通量先增大后减小，“”即来拒去留，故必有向右运动的趋势．在竖直方向上，“”“”回路则应以先向下躲后向上追的方式阻碍磁通量先增大后减小，故FN先大于mg后小于mg.【答案】D6．(2016·大同质检)如图6所示，矩形闭合线圈放置在水平薄板上，有一块U形磁铁置于平板的正下方(磁极间距略大于矩形线圈的宽度)．当磁铁匀速向右通过线圈正下方时，线圈仍静止不动，那么线圈受到薄板的摩擦力方向和线圈中产生感应电流的方向(从上向下看)是()图6A．摩擦力方向一直向右B．摩擦力方向先向左后向右C．→→感应电流的方向为顺时针逆时针顺时针D．感应电流的方向为顺时针→逆时针“”【解析】由楞次定律的推论来拒去留可知平板对线圈的静摩擦力方向一直向左，A、B错误；根据楞次定律和右手定则可判得，→→感应电流的方向为顺时针逆时针顺时针，选项C正确，D错误．【答案】C7．如图7所示电路中，L是一电阻可忽略不计的电感线圈，a、b为L的左、右两端点，A、B、C为完全相同的三个灯泡，原来开关S是闭合的，三个灯泡均在发光．某时刻将开关S断开．则下列...
