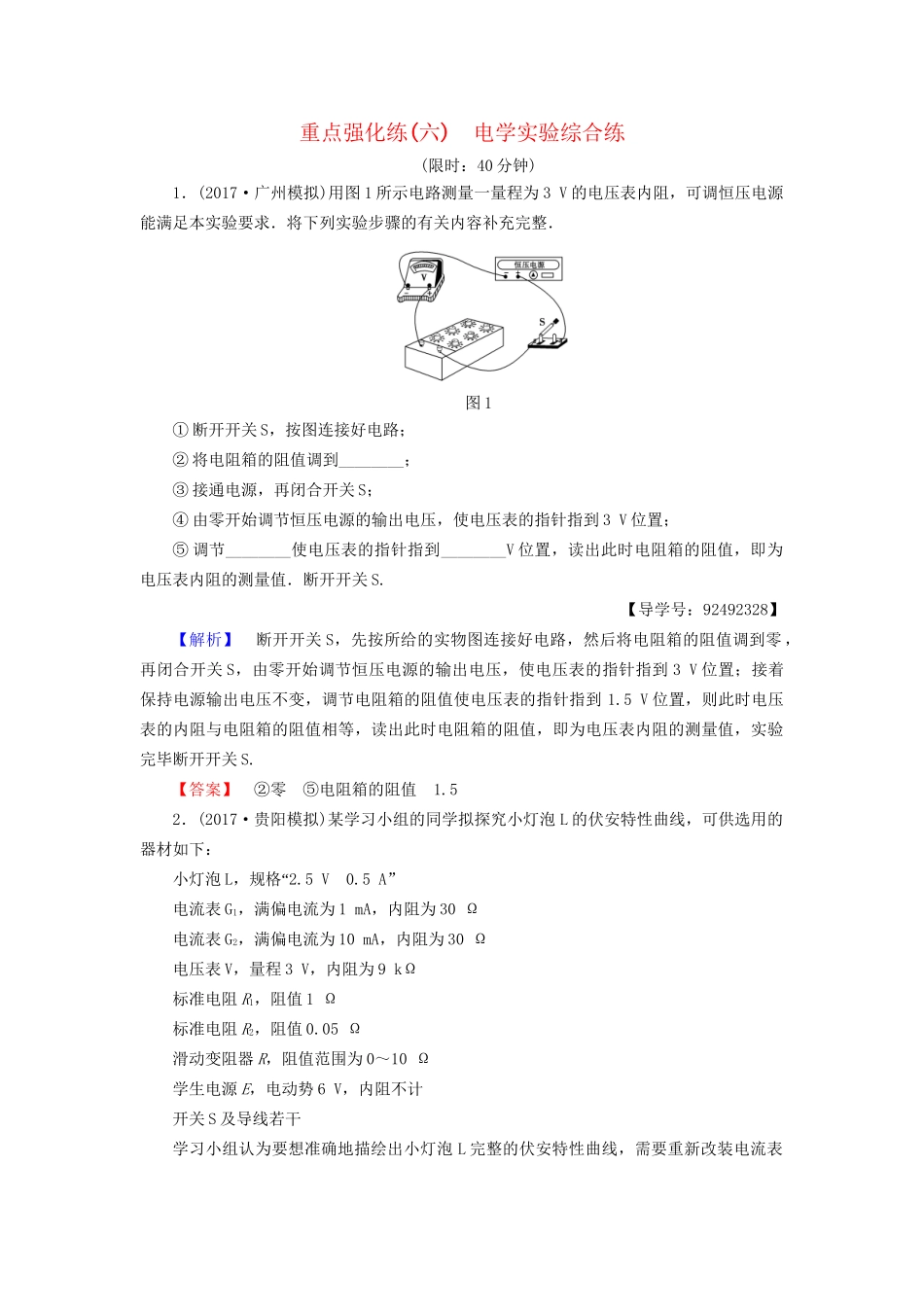

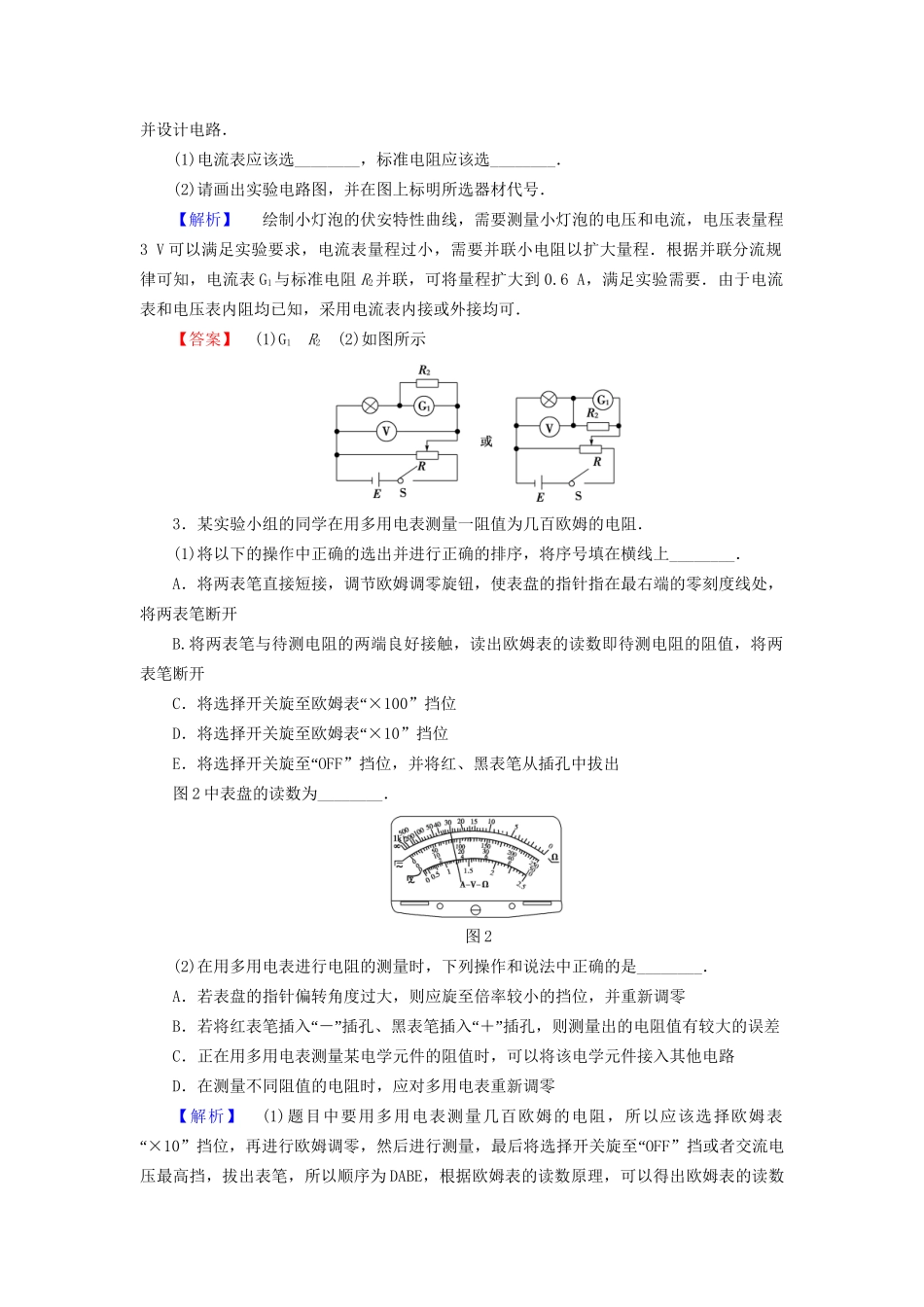

重点强化练(六)电学实验综合练(限时：40分钟)1．(2017·广州模拟)用图1所示电路测量一量程为3V的电压表内阻，可调恒压电源能满足本实验要求．将下列实验步骤的有关内容补充完整．图1①断开开关S，按图连接好电路；②将电阻箱的阻值调到________；③接通电源，再闭合开关S；④由零开始调节恒压电源的输出电压，使电压表的指针指到3V位置；⑤调节________使电压表的指针指到________V位置，读出此时电阻箱的阻值，即为电压表内阻的测量值．断开开关S.【导学号：92492328】【解析】断开开关S，先按所给的实物图连接好电路，然后将电阻箱的阻值调到零，再闭合开关S，由零开始调节恒压电源的输出电压，使电压表的指针指到3V位置；接着保持电源输出电压不变，调节电阻箱的阻值使电压表的指针指到1.5V位置，则此时电压表的内阻与电阻箱的阻值相等，读出此时电阻箱的阻值，即为电压表内阻的测量值，实验完毕断开开关S.【答案】②零⑤电阻箱的阻值1.52．(2017·贵阳模拟)某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L“，规格2.5V0.5A”电流表G1，满偏电流为1mA，内阻为30Ω电流表G2，满偏电流为10mA，内阻为30Ω电压表V，量程3V，内阻为9kΩ标准电阻R1，阻值1Ω标准电阻R2，阻值0.05Ω滑动变阻器R，阻值范围为0～10Ω学生电源E，电动势6V，内阻不计开关S及导线若干学习小组认为要想准确地描绘出小灯泡L完整的伏安特性曲线，需要重新改装电流表并设计电路．(1)电流表应该选________，标准电阻应该选________．(2)请画出实验电路图，并在图上标明所选器材代号．【解析】绘制小灯泡的伏安特性曲线，需要测量小灯泡的电压和电流，电压表量程3V可以满足实验要求，电流表量程过小，需要并联小电阻以扩大量程．根据并联分流规律可知，电流表G1与标准电阻R2并联，可将量程扩大到0.6A，满足实验需要．由于电流表和电压表内阻均已知，采用电流表内接或外接均可．【答案】(1)G1R2(2)如图所示3．某实验小组的同学在用多用电表测量一阻值为几百欧姆的电阻．(1)将以下的操作中正确的选出并进行正确的排序，将序号填在横线上________．A．将两表笔直接短接，调节欧姆调零旋钮，使表盘的指针指在最右端的零刻度线处，将两表笔断开B.将两表笔与待测电阻的两端良好接触，读出欧姆表的读数即待测电阻的阻值，将两表笔断开C“．将选择开关旋至欧姆表×100”挡位D“．将选择开关旋至欧姆表×10”挡位E“．将选择开关旋至OFF”挡位，并将红、黑表笔从插孔中拔出图2中表盘的读数为________．图2(2)在用多用电表进行电阻的测量时，下列操作和说法中正确的是________．A．若表盘的指针偏转角度过大，则应旋至倍率较小的挡位，并重新调零B“”“”．若将红表笔插入－插孔、黑表笔插入＋插孔，则测量出的电阻值有较大的误差C．正在用多用电表测量某电学元件的阻值时，可以将该电学元件接入其他电路D．在测量不同阻值的电阻时，应对多用电表重新调零【解析】(1)题目中要用多用电表测量几百欧姆的电阻，所以应该选择欧姆表“×10”“挡位，再进行欧姆调零，然后进行测量，最后将选择开关旋至OFF”挡或者交流电压最高挡，拔出表笔，所以顺序为DABE，根据欧姆表的读数原理，可以得出欧姆表的读数为300Ω；(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A正确；电阻的阻值与电流的流向无关，所以红、黑表笔接反，不影响测量结果，B错误；不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C错误；只要不换挡位，就不用重新调零，D错误．【答案】(1)DABE300Ω(2)A4．某实验小组利用实验室提供的器材探究一种合金丝的电阻率ρ，所用器材包括：A．待测合金丝ac：长度约1m，电阻约20ΩB．电压表○：测量范围0～5V，内阻约50kΩC．电流表○：测量范围0～0.5A，内阻约0.3ΩD．滑动变阻器：电阻变化范围0～10ΩE．直流电源：电动势约9VF．螺旋测微器、米尺、开关，导线若干(1)将合金丝ac拉直后固定在绝缘米尺上，其中a端点固定在米尺的零刻度上，c端点固定在米尺的另一端，并在合金丝上夹上一个可移动的小金属夹，b是金属夹与合金丝的接触点．根据现有器材，...
