水电站发电引水系统工程竣工验收档案管理报告VIP免费

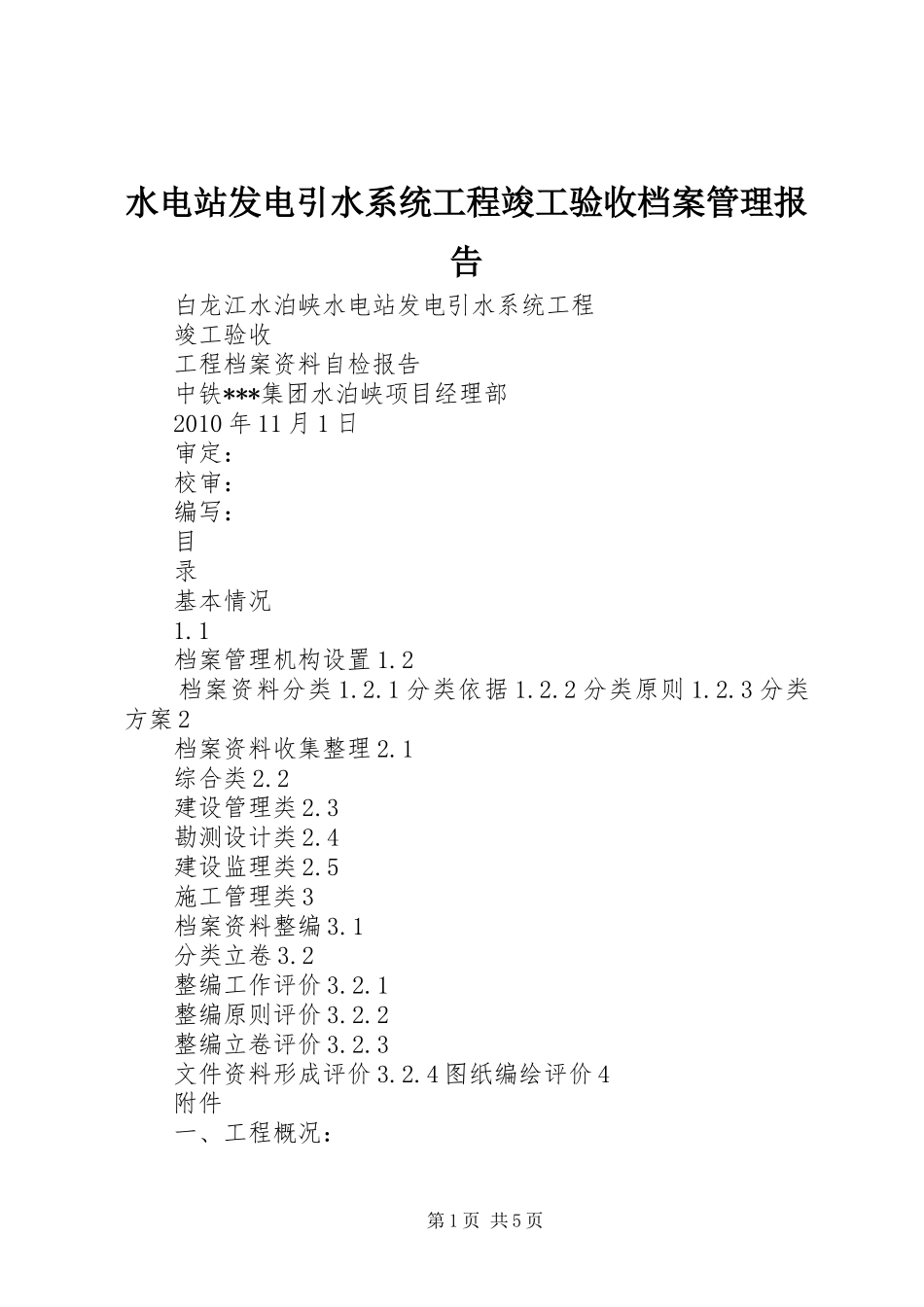

水电站发电引水系统工程竣工验收档案管理报告白龙江水泊峡水电站发电引水系统工程竣工验收工程档案资料自检报告中铁***集团水泊峡项目经理部2010年11月1日审定：校审：编写：目录基本情况1.1档案管理机构设置1.2档案资料分类1.2.1分类依据1.2.2分类原则1.2.3分类方案2档案资料收集整理2.1综合类2.2建设管理类2.3勘测设计类2.4建设监理类2.5施工管理类3档案资料整编3.1分类立卷3.2整编工作评价3.2.1整编原则评价3.2.2整编立卷评价3.2.3文件资料形成评价3.2.4图纸编绘评价4附件一、工程概况：第1页共5页（一）工程位置（部位）及任务：（1）工程位置。引水发电系统建筑物布置在右岸，引水隧洞进口与坝后明管段连接，出口与发电厂房相连。（2）任务。引水隧洞、压力管道、调压井、施工支洞。（二）工程主要建设内容：引水发电系统建筑物布置在右岸，利用天然河道的”s”型拐弯，裁弯取直。坝式进水口布置在砼坝的右侧坝身6X坝段上，进水口底坎高程1755.00m，有压引水隧洞总长3988.137m，从渐变段上游端至调压井中心隧洞断面为圆型，洞径7m，设计引用流量120.9m3/s。在有压引水隧洞洞末布置圆筒式调压井，调压井的井壁高83米，井筒内直径3.4-18米。发电引水系统工程包括引水隧洞、调压井、压力管道、厂房一期开挖、施工支洞、附属工程等六大部分，主要工程量：石方洞挖23.70万m3，砼3.44万m3，钢筋2336t，锚杆26289根，喷砼79006m2，固结灌浆5.82万m，覆盖层开挖9.96万m3，石方明挖33.4万m3，石方井挖1.04万m3。白龙江水泊峡水电站发电引水系统工程2006年8月18日中标，2006年9月12日签订本工程施工协议，合同总额为91011293元。（三）工程建设有关单位：项目法人：甘肃电投大容责任有限公司监理单位：中国水利水电建设工程咨询西北公司湖南水利水电工程监理承包总公司设计单位：中国水电顾问集团西北勘测设计研究院施工单位：中铁十三局集团有限公司（四）工程建设过程：中铁十三局集团有限公司中标组织施工发电引水系统工程，中国水利水电建设工程咨询西北公司及湖南水利水电工程监理承包总公司监理，中国水电顾问集团西北勘测设计研究院设计。通过施工、监理、设计等单位的共同努力，已设计图纸与设计变更要求完成了全部施工任务。本工程完成的实际投资额为13477万元，完成的主要工程量为：土方明挖10.34万m3，石方明挖42.4万m3，石方洞挖第2页共5页24.1万m3，衬砌砼7.0万m3，钢筋3198t，锚杆35355根，喷砼109617m2，回填灌浆32823m2，固结灌浆14375t，石方井挖1.3万m3。本工程计划2006年9月20日开工，2008年7月28日前完工，总工期22个月。实际于2006年10月27日正式开工，2010年1月底全面完工，历时39个月。二、档案管理具体情况：（一）机构设置我项目档案管理由综合办公室档案室主管，下设工程管理部档案室、经济管理部档案室、综合档案室。开工伊始，我项目便根据以往工程施工的经验，编制了建设工程档案资料管理办法。按照工程建设程序形成的反映项目建设的真实记录。建立完整、准确、系统的档案资料是实现建设工程质量、进度、投资和安全目标的重要保证，规范档案资料的管理是做好工程竣工验收和运营维护管理的基本要求。为了规范基建处建设工程档案资料的编集、保管、查阅和报送工作，提高建设工程项目管理水平，根据相关法规和规定，结合基建处各科室项目管理的工作职能，制定建设工程档案资料管理办法。（二）档案资料分类1、分类依据根据甘肃电投大容电力有限责任公司下发的甘容电司总发【2006】129号文件“关于印发《工程文件资料归档管理办法（暂行）》的通知”、甘容电司工程发【2008】15号文件“关于加强水电站建设项目档案管理的通知”等文件对我单位的工程档案分类。2、分类原则坚持档案资料检索方便、调档快捷的原则，结合工程建设特点，进行分类。主体上分为以下几块。（编号参照大容电力有限责任公司《档案管理手册》）。上报档案资料一式两份（分正副本）。80综合性文件800凭证性文件：8005合同文件、协议8008第3页共5页来往函件8009工程施工质量控制综合性文件803土建施工文件8030开工报告、工程技术要求等文件8031施工方案、计划、措施、工艺8032原材料、构件证...
