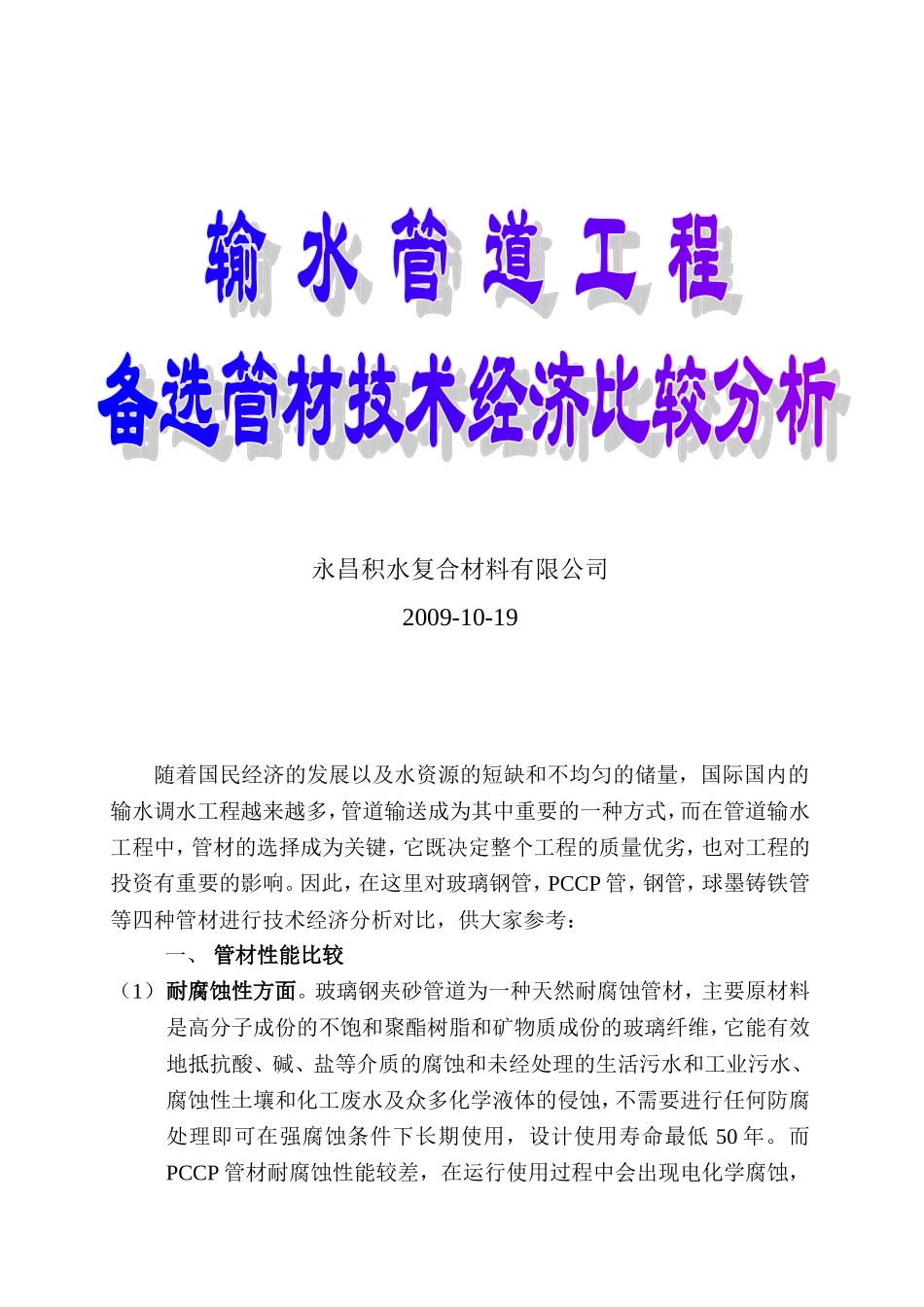

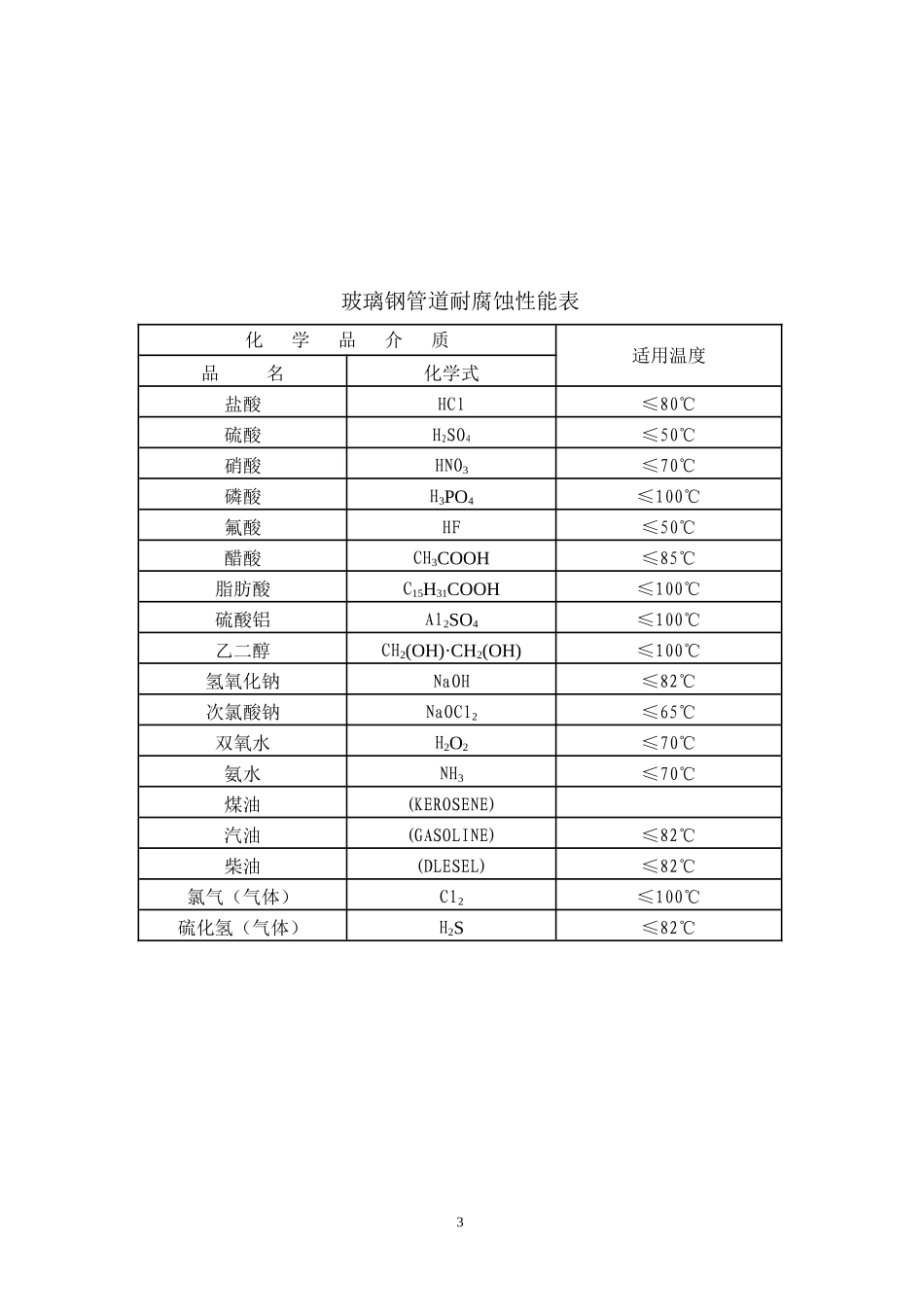

永昌积水复合材料有限公司2009-10-19随着国民经济的发展以及水资源的短缺和不均匀的储量，国际国内的输水调水工程越来越多，管道输送成为其中重要的一种方式，而在管道输水工程中，管材的选择成为关键，它既决定整个工程的质量优劣，也对工程的投资有重要的影响。因此，在这里对玻璃钢管，PCCP管，钢管，球墨铸铁管等四种管材进行技术经济分析对比，供大家参考：一、管材性能比较（1）耐腐蚀性方面。玻璃钢夹砂管道为一种天然耐腐蚀管材，主要原材料是高分子成份的不饱和聚酯树脂和矿物质成份的玻璃纤维，它能有效地抵抗酸、碱、盐等介质的腐蚀和未经处理的生活污水和工业污水、腐蚀性土壤和化工废水及众多化学液体的侵蚀，不需要进行任何防腐处理即可在强腐蚀条件下长期使用，设计使用寿命最低50年。而PCCP管材耐腐蚀性能较差，在运行使用过程中会出现电化学腐蚀，管道在安装运行时需要进行阴极保护，特别是PCCP管的钢套筒和钢制接头处的PH值不同会加速接头处的腐蚀，直接导致接头漏水和爆管，以下为PCCP管道腐蚀机理图：描述如下：PCCP管道结构中，钢筒在履行防渗职责的同时，也会氧化腐蚀，由于PCCP管材耐腐蚀性能较差，现在许多重点工程已经放弃使用PCCP管作为输水管材而改用玻璃钢夹砂管。例如目前世界上使用PCCP管道最多的工程，利比亚人工河工程，前期使用DN3600mmPCCP管1000余公里，在使用不到10年后，现在已经出现严重腐蚀问题，现已决定改用玻璃钢管道。而玻璃钢与普通金属的电化学腐蚀机理不同，它不导电，在电解质溶液里不会有离子溶解出来，因而对大气、水和一般浓度的酸、碱、盐等介质优良好的化学稳定性，特别在强的非氧化性酸和相当广泛的PH值范围内的介质中都有良好的适应性，过去用不锈钢也对付不了的一些介质，如盐酸、氯气、二氧化碳、稀硫酸、次氯酸钠和二氧化硫，现在用玻璃钢能很好的解决。玻璃钢管道耐腐蚀性能表如下：以下图片供参考。耐腐蚀性能优越的玻璃钢夹砂管道（DN3100mm）2在厌氧状态下，污水及污泥中的硫酸盐（SO4-2），被硫酸盐还原菌还原生成硫化氢（H2S）。（生物学作用）硫化氢（H2S）由液态转化成气态从水中扩散出来。（物理学作用）硫化氢（H2S）与混凝土管壁的露水结合在好氧性硫磺氧化菌作用下生成硫酸（H2SO4）。（生物学·化学作用）硫酸（H2SO4）与混凝土的成分发生反应使混凝土结构腐蚀恶化。（化学·物理学作用）玻璃钢管道耐腐蚀性能表化学品介质适用温度品名化学式盐酸HCl≤80℃硫酸H2SO4≤50℃硝酸HNO3≤70℃磷酸H3PO4≤100℃氟酸HF≤50℃醋酸CH3COOH≤85℃脂肪酸C15H31COOH≤100℃硫酸铝Al2SO4≤100℃乙二醇CH2(OH)·CH2(OH)≤100℃氢氧化钠NaOH≤82℃次氯酸钠NaOCl2≤65℃双氧水H2O2≤70℃氨水NH3≤70℃煤油(KEROSENE)汽油(GASOLINE)≤82℃柴油(DLESEL)≤82℃氯气（气体）Cl2≤100℃硫化氢（气体）H2S≤82℃3腐蚀和脆化导致钢筋断裂，造成管道强度下降产生PCCP爆管PCCP长期耐腐蚀性能差钢筒膨胀，管壁破裂，外保护的砂浆层脱落氯化铁FeCl3·4H2O≤100℃食盐NaCl≤82℃酱油(SOYSAUCE)≤100℃高分子凝结剂(COACERVATIONAGENT)≤100℃多元氯化铝(PAC)≤100℃纯水H2O≤100℃草酸HO2CCO2H≤95℃聚醋酸乙烯乳液(PAEEMULSION)≤50℃乙醇C2H5OH≤45℃邻苯二甲酸二丁酯C6H4(CO2C4H9)2≤80℃4PCCP管道接头漏水钢筒被腐蚀产生PCCP管身渗漏钢筒钢管与PCCP管有同样的腐蚀问题，即使在加强级防腐的情况，也不能保证没有防腐漏点，而成为最先被腐蚀的地方。球墨铸铁管因耐腐蚀性能次于玻璃钢管，优于PCCP管和钢管。（2）水力学性能方面。玻璃钢夹砂管的糙率系数为0.0084，PCCP管的糙率系数为0.013。经测试，玻璃钢夹砂管的水流摩阻力系数为0.00915，PCCP管的为0.0232。由此可以看出玻璃钢夹砂管道能显著减少沿程的流体压力损失。对于相同管径的管网，使用玻璃钢夹砂管道可比PCCP管道节省泵送费用40%左右；在输送能力相同时，采用玻璃钢管道可比PCCP管道管径可减少10%～25%，例如PCCP管用DN2000和DN1800，玻璃钢夹砂管只需用DN1800和DN1600即可，用从而减少土方开挖量，降低施工费用；对于集中式或间歇式供水，采用玻璃钢管道可比PCCP管道节省...
