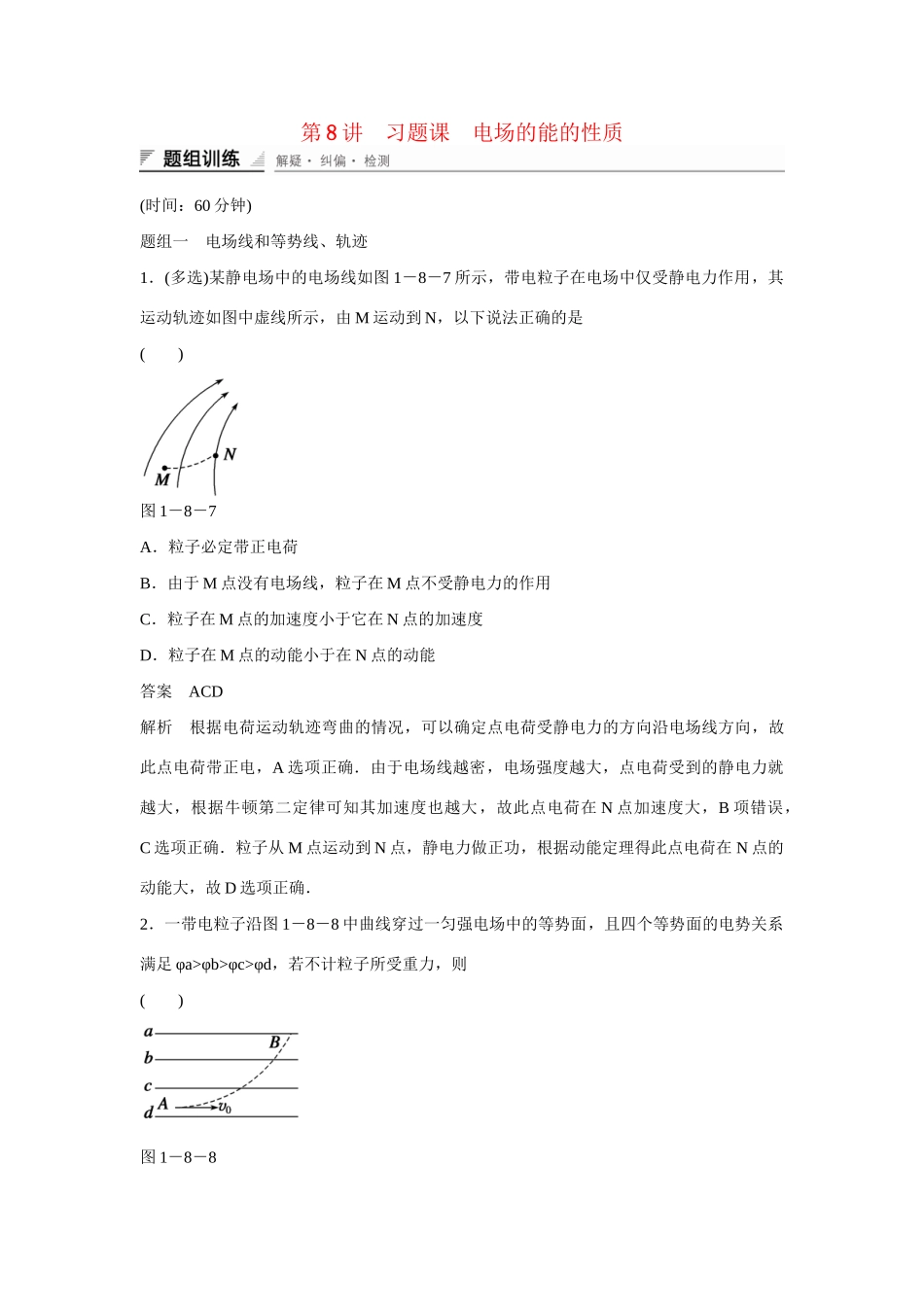

第8讲习题课电场的能的性质(时间：60分钟)题组一电场线和等势线、轨迹1．(多选)某静电场中的电场线如图1－8－7所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是()图1－8－7A．粒子必定带正电荷B．由于M点没有电场线，粒子在M点不受静电力的作用C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的动能小于在N点的动能答案ACD解析根据电荷运动轨迹弯曲的情况，可以确定点电荷受静电力的方向沿电场线方向，故此点电荷带正电，A选项正确．由于电场线越密，电场强度越大，点电荷受到的静电力就越大，根据牛顿第二定律可知其加速度也越大，故此点电荷在N点加速度大，B项错误，C选项正确．粒子从M点运动到N点，静电力做正功，根据动能定理得此点电荷在N点的动能大，故D选项正确．2．一带电粒子沿图1－8－8中曲线穿过一匀强电场中的等势面，且四个等势面的电势关系满足φa>φb>φc>φd，若不计粒子所受重力，则()图1－8－8A．粒子一定带正电B．粒子的运动是匀变速运动C．粒子从A点到B点运动的过程中动能先减小后增大D．粒子从A点到B点运动的过程中电势能增大答案B解析由于φa>φb>φc>φd，所以电场线垂直于等势面由a指向d，根据电荷运动规律可知其受力由d指向a，即该粒子带负电，从A点到B点的运动过程中，粒子的动能在增大，电势能在减小．3．(多选)如图1－8－9所示，两个等量异种点电荷的连线和其中垂线上有a、b、c三点，下列说法正确的是()图1－8－9A．a点电势比b点电势高B．a、b两点的场强方向相同，b点场强比a点场强大C．b点电势比c点电势高，场强方向相同D．一个电子仅在电场力作用下不可能沿如图所示的曲线轨迹从a点运动到c点答案BD解析本题考查电场分布及其规律，意在考查学生对电场特点的掌握，由等量异种点电荷电场分布的特点可知，等量异种点电荷的中垂面为等势面，因此a、b两点电势相等，A错误；在中垂面上场强方向都与中垂面垂直，且从b点向外越来越小，B正确；在两点电荷连线上，沿电场线方向电势越来越低，所以b点电势比c点电势低，C错误；电子受力应指向电场的反方向，根据力与速度的关系可判断电子不可能沿图示曲线轨迹运动，D正确．4．(多选)等量异号点电荷的连线和中垂线如图1－8－10所示，现将一个带负电的试探电荷先从图中的a点沿直线移动到b点，再从b点沿直线移动到c点，则试探电荷在此全过程中()图1－8－10A．所受静电力的方向不变B．所受静电力的大小恒定C．电势能一直减小D．电势能先不变后减小答案AD解析ab线是等量异号点电荷形成电场的等势线，而合电场的场强方向都是垂直ab线向下的，试探电荷在a→b过程中静电力方向始终竖直向上，与在c点相同，A对；沿ab方向越靠近两点电荷的连线，电场线越密，场强越大，所受静电力越大，B错；从a→b静电力不做功，从b→c静电力做正功，电势能先不变后减小，C错，D对．5．(多选)图1－8－11中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子()图1－8－11A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化大于由b点到c点的动能变化答案CD解析A：根据轨迹弯曲方向判断出，粒子在a→b→c的过程中，一直受静电斥力作用，根据同性电荷相互排斥，故粒子带正电荷，A错误；B：点电荷的电场强度的特点是离开场源电荷距离越大，场强越小，粒子在C点受到的电场力最小，故B错误；C：根据动能定理，粒子由b到c，电场力做正功，动能增加，故粒子在b点电势能一定大于在c点的电势能，故C正确；D：a点到b点和b点到c点相比，由于点电荷的电场强度的特点是离开场源电荷距离越大，场强越小，故a到b电场力做功为多，动能变化也大，故D正确．题组二利用图象理解电场强度和电势6．(多选)某静电场中的一条电场线与x轴重合，其电势的变化规律如图1－8－12所示．在O点由静止释放一个负点电荷，该负点电荷仅受电场力的作用，则在－x0～x0区间内()图1－8－12A．该静电场是匀强电场B．该静电场是非匀强电场C．负点电荷将沿x轴正方向运动...
