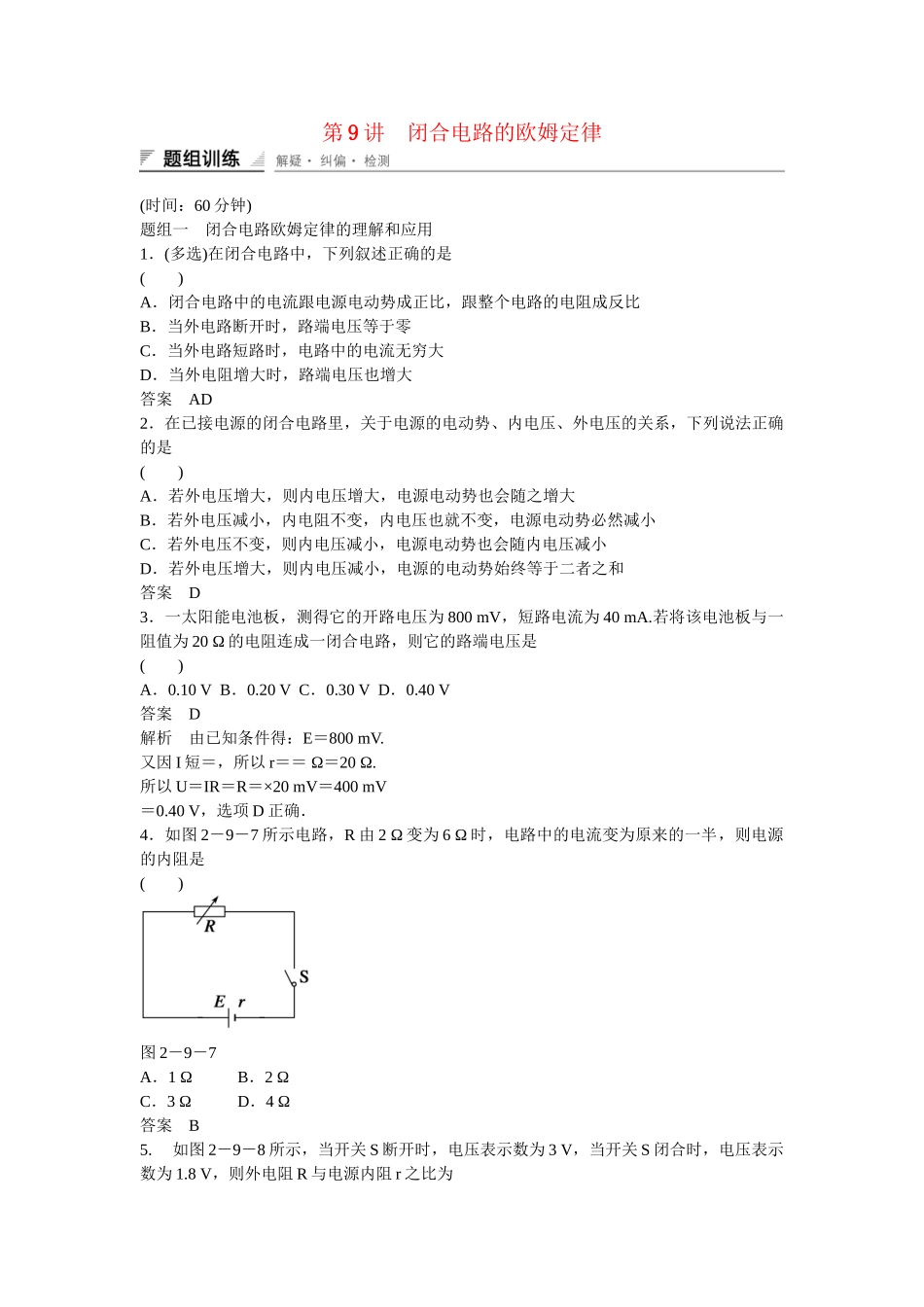

第9讲闭合电路的欧姆定律(时间:60分钟)题组一闭合电路欧姆定律的理解和应用1.(多选)在闭合电路中,下列叙述正确的是()A.闭合电路中的电流跟电源电动势成正比,跟整个电路的电阻成反比B.当外电路断开时,路端电压等于零C.当外电路短路时,电路中的电流无穷大D.当外电阻增大时,路端电压也增大答案AD2.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系,下列说法正确的是()A.若外电压增大,则内电压增大,电源电动势也会随之增大B.若外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C.若外电压不变,则内电压减小,电源电动势也会随内电压减小D.若外电压增大,则内电压减小,电源的电动势始终等于二者之和答案D3.一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA.若将该电池板与一阻值为20Ω的电阻连成一闭合电路,则它的路端电压是()A.0.10VB.0.20VC.0.30VD.0.40V答案D解析由已知条件得:E=800mV.又因I短=,所以r==Ω=20Ω.所以U=IR=R=×20mV=400mV=0.40V,选项D正确.4.如图2-9-7所示电路,R由2Ω变为6Ω时,电路中的电流变为原来的一半,则电源的内阻是()图2-9-7A.1ΩB.2ΩC.3ΩD.4Ω答案B5.如图2-9-8所示,当开关S断开时,电压表示数为3V,当开关S闭合时,电压表示数为1.8V,则外电阻R与电源内阻r之比为()图2-9-8A.5∶3B.3∶5C.2∶3D.3∶2答案D解析S断开时,电压表的示数等于电源的电动势,即:E=3V.S闭合时,U外=1.8V,所以U内=E-U外=1.2V.因U外=IR,U内=Ir,所以R∶r=U外∶U内=1.8∶1.2=3∶2.题组二路端电压与负载的关系6.在如图2-9-9所示电路中,电源的电动势E=9.0V,内阻可忽略不计;AB为滑动变阻器,其电阻R=30Ω;L为一小灯泡,其额定电压U=6.0V,额定功率P=1.8W;S为开关,开始时滑动变阻器的触头位于B端,现在接通开关S,然后将触头缓慢地向A端滑动,当到达某一位置C时,小灯泡恰好正常发光.则C、B之间的电阻应为()图2-9-9A.10ΩB.20ΩC.15ΩD.5Ω答案B解析本题中小灯泡恰好正常发光,说明此时通过小灯泡的电流达到额定电流I额==A=0.3A,两端电压达到额定电压U额=6.0V,而小灯泡和电源、滑动变阻器的AC部分串联,则通过电阻AC的电流与通过小灯泡的电流相等,故RAC==Ω=10Ω,所以RCB=R-RAC=20Ω.7.(多选)如图2-9-10所示,甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I的关系图线,下列说法中正确的是()图2-9-10A.路端电压都为U0时,它们的外电阻相等B.电流都是I0时,两电源的内电压相等C.电源甲的电动势大于电源乙的电动势D.电源甲的内阻小于电源乙的内阻答案AC解析甲、乙两图线的交点坐标为(I0,U0),外电路是纯电阻说明两电源的外电阻相等,故A正确;图线的斜率大小表示电源内电阻的大小(电动势与短路电流的比值),图线甲的斜率大于图线乙的斜率,表明甲的内阻大于乙的内阻,故D错误;图线与U轴交点的坐标值表示电动势的大小,由图线可知,甲与U轴交点的坐标值比乙的大,表明甲的电动势大于乙的电动势,故C正确;电源的内电压等于通过电源的电流与电源内阻的乘积,即U内=Ir,因为甲的内阻较乙的内阻大,所以当电流都为I0时,甲电源的内电压较大,故B错误.8.(多选)如图2-9-11所示的U-I图象中,直线Ⅰ为某电源的路端电压与电流的关系,直线Ⅱ为某一电阻R的伏安特性曲线,用该电源直接与电阻R连接成闭合电路,由图象可知()图2-9-11A.R的阻值为1.5ΩB.电源电动势为3V,内阻为0.5ΩC.电源的输出功率为3.0WD.电源内部消耗功率为1.5W答案AD9.电路图2-9-12甲所示,若电阻未知,电源电动势和内阻也未知,电源的路端电压U随电流I的变化图线及外电阻的U-I图线分别如图乙所示,求:图2-9-12(1)电源的电动势和内阻;(2)电源的路端电压;(3)电源的输出功率.答案(1)4V1Ω(2)3V(3)3W解析(1)由题图乙所示U-I图线知:电源电动势E=4V,短路电流I短=4A,故内阻r==1Ω.(2)由图象知:电源与电阻构成闭合回路时对应路端电压U=3V.(3)由图象知:R=3Ω,故P出=I2R=3W.题组三闭合电路的分析与计算10.如图2-9-...
