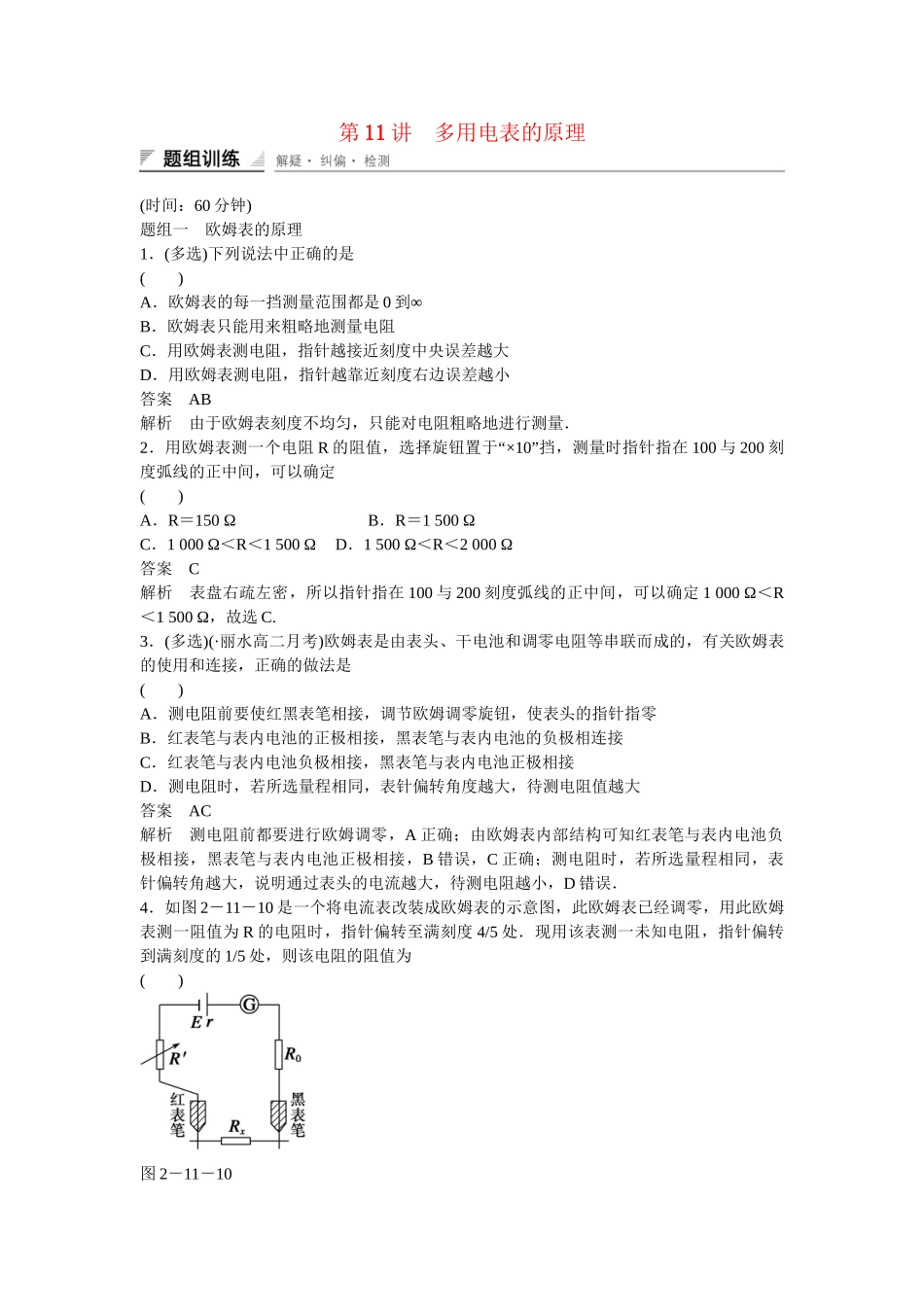

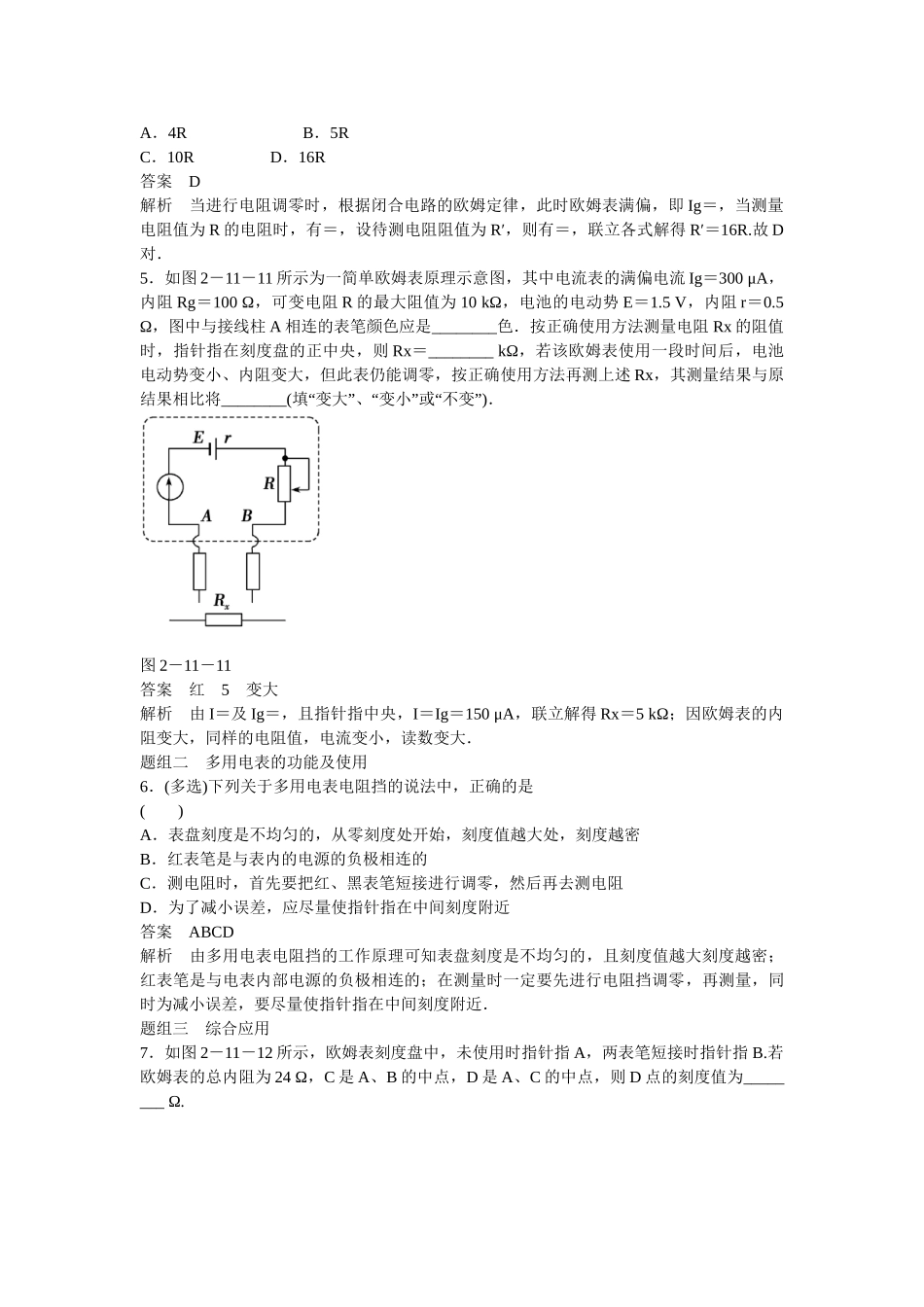

第11讲多用电表的原理(时间：60分钟)题组一欧姆表的原理1．(多选)下列说法中正确的是()A．欧姆表的每一挡测量范围都是0∞到B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小答案AB解析由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R的阻值，“选择旋钮置于×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定()A．R＝150ΩB．R＝1500ΩC．1000Ω＜R＜1500ΩD．1500Ω＜R＜2000Ω答案C解析表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1000Ω＜R＜1500Ω，故选C.3．(多选)(·丽水高二月考)欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是()A．测电阻前要使红黑表笔相接，调节欧姆调零旋钮，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大答案AC解析测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误．4．如图2－11－10是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为()图2－11－10A．4RB．5RC．10RD．16R答案D解析当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即Ig＝，当测量电阻值为R的电阻时，有＝，设待测电阻阻值为R′，则有＝，联立各式解得R′＝16R.故D对．5．如图2－11－11所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E＝1.5V，内阻r＝0.5Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(“”填变大、“”“”变小或不变)．图2－11－11答案红5变大解析由I＝及Ig＝，且指针指中央，I＝Ig＝150μA，联立解得Rx＝5kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．题组二多用电表的功能及使用6．(多选)下列关于多用电表电阻挡的说法中，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B．红表笔是与表内的电源的负极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案ABCD解析由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用7．如图2－11－12所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________Ω.图2－11－12答案72解析由欧姆表原理：Ig＝，当指针指D点时，电流为满偏电流的，则由＝，得：Rx′＝3R内＝72Ω.8．实验室有下列器材：A．电流表(0～100μA,1.5kΩ)；B．电流表(0～1mA,1kΩ)；C．变阻器(0～300Ω)；D．变阻器(0～800Ω)；E．干电池(1.5V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案BDE1.5kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝－1.5kΩ＝13.5kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝－1kΩ＝0.5kΩ＝500Ω，D变阻器可以满足，故电流表选B，...
