高中物理 2.4 串联电路和并联电路对点练习 新人教版选修31VIP免费

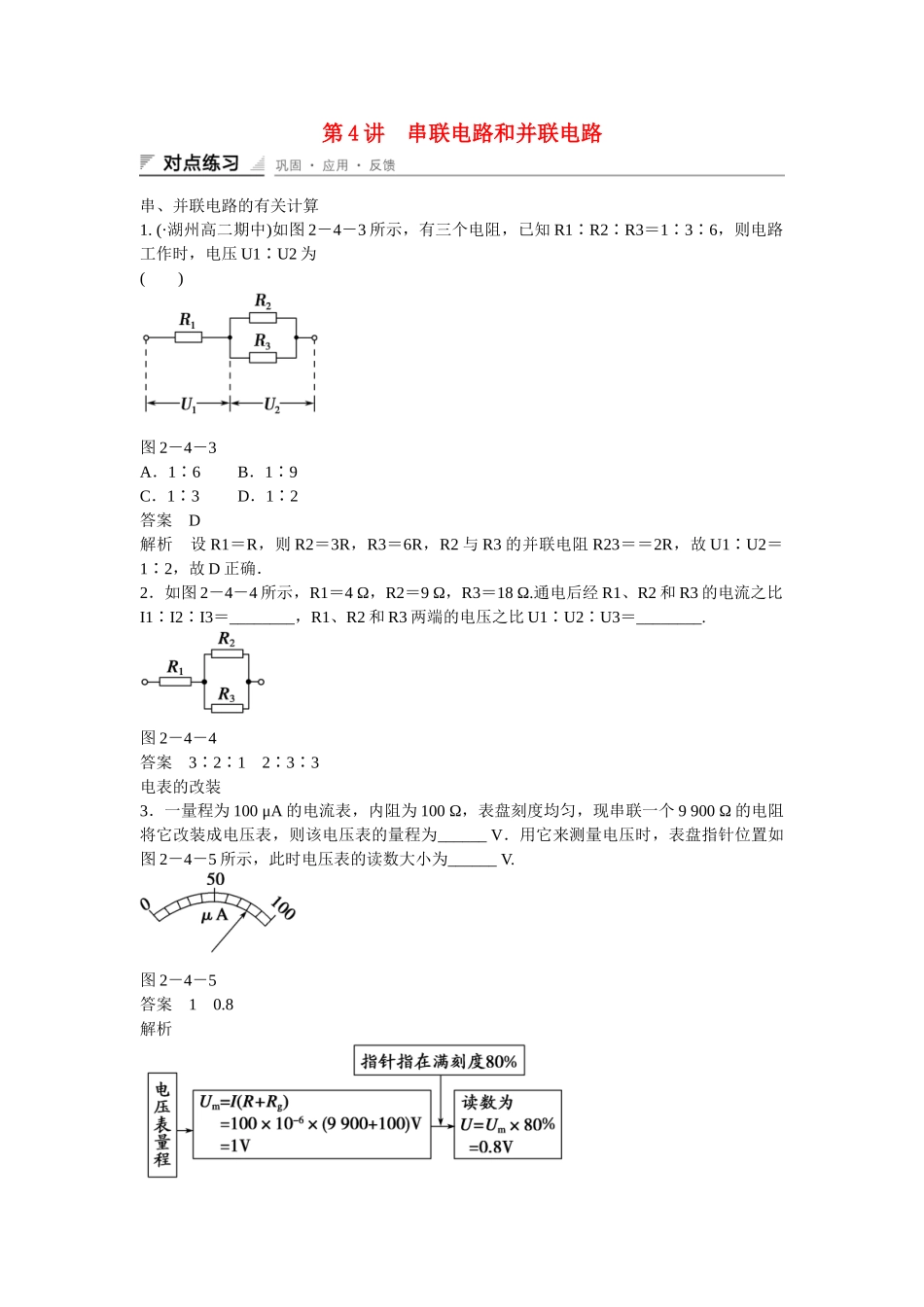

高中物理 2.4 串联电路和并联电路对点练习 新人教版选修31_第1页
1/2

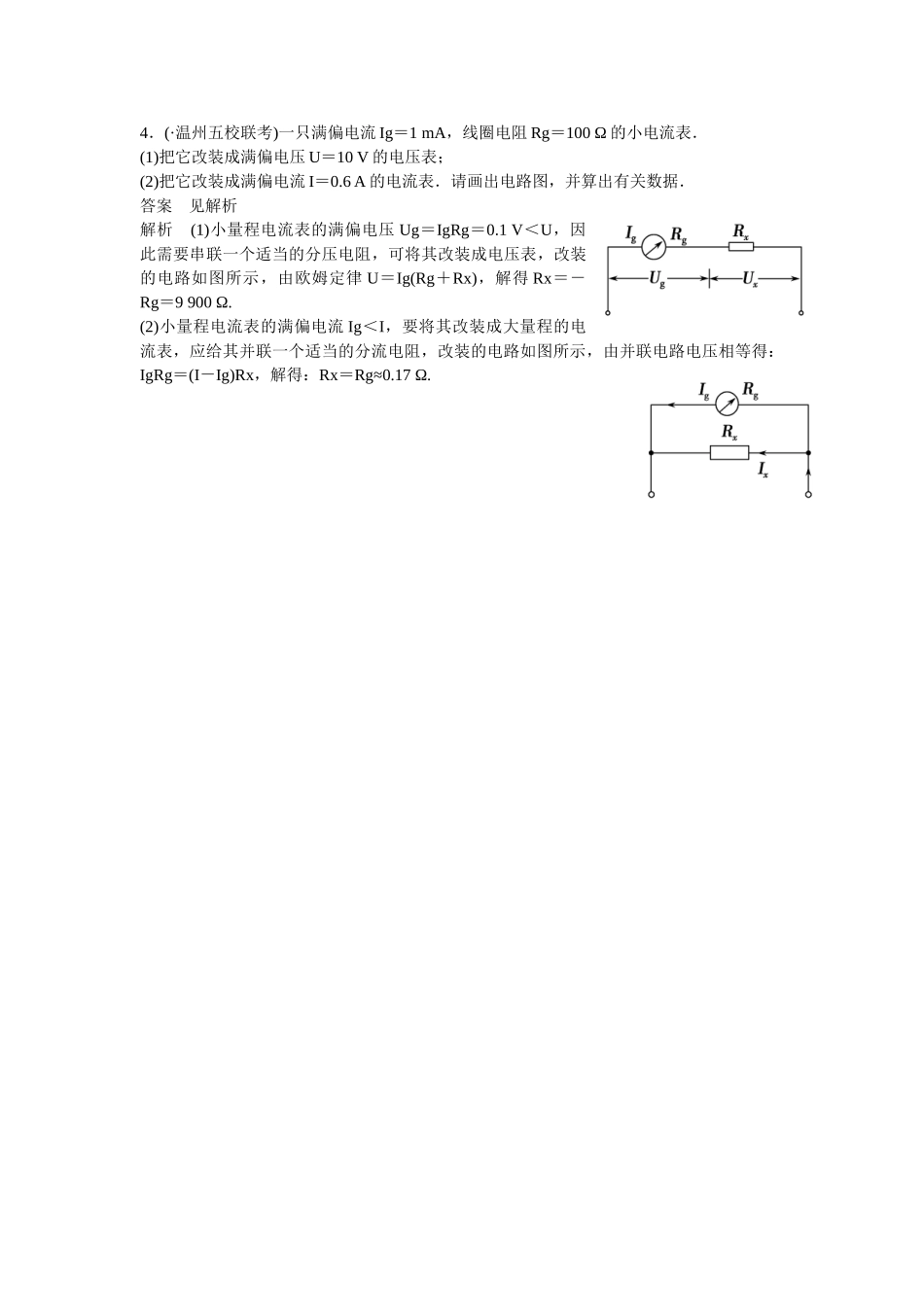

高中物理 2.4 串联电路和并联电路对点练习 新人教版选修31_第2页
2/2
第4讲串联电路和并联电路串、并联电路的有关计算1.(·湖州高二期中)如图2-4-3所示,有三个电阻,已知R1∶R2∶R3=1∶3∶6,则电路工作时,电压U1∶U2为()图2-4-3A.1∶6B.1∶9C.1∶3D.1∶2答案D解析设R1=R,则R2=3R,R3=6R,R2与R3的并联电阻R23==2R,故U1∶U2=1∶2,故D正确.2.如图2-4-4所示,R1=4Ω,R2=9Ω,R3=18Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3=________,R1、R2和R3两端的电压之比U1∶U2∶U3=________.图2-4-4答案3∶2∶12∶3∶3电表的改装3.一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900Ω的电阻将它改装成电压表,则该电压表的量程为______V.用它来测量电压时,表盘指针位置如图2-4-5所示,此时电压表的读数大小为______V.图2-4-5答案10.8解析4.(·温州五校联考)一只满偏电流Ig=1mA,线圈电阻Rg=100Ω的小电流表.(1)把它改装成满偏电压U=10V的电压表;(2)把它改装成满偏电流I=0.6A的电流表.请画出电路图,并算出有关数据.答案见解析解析(1)小量程电流表的满偏电压Ug=IgRg=0.1V<U,因此需要串联一个适当的分压电阻,可将其改装成电压表,改装的电路如图所示,由欧姆定律U=Ig(Rg+Rx),解得Rx=-Rg=9900Ω.(2)小量程电流表的满偏电流Ig<I,要将其改装成大量程的电流表,应给其并联一个适当的分流电阻,改装的电路如图所示,由并联电路电压相等得:IgRg=(I-Ig)Rx,解得:Rx=Rg≈0.17Ω.
