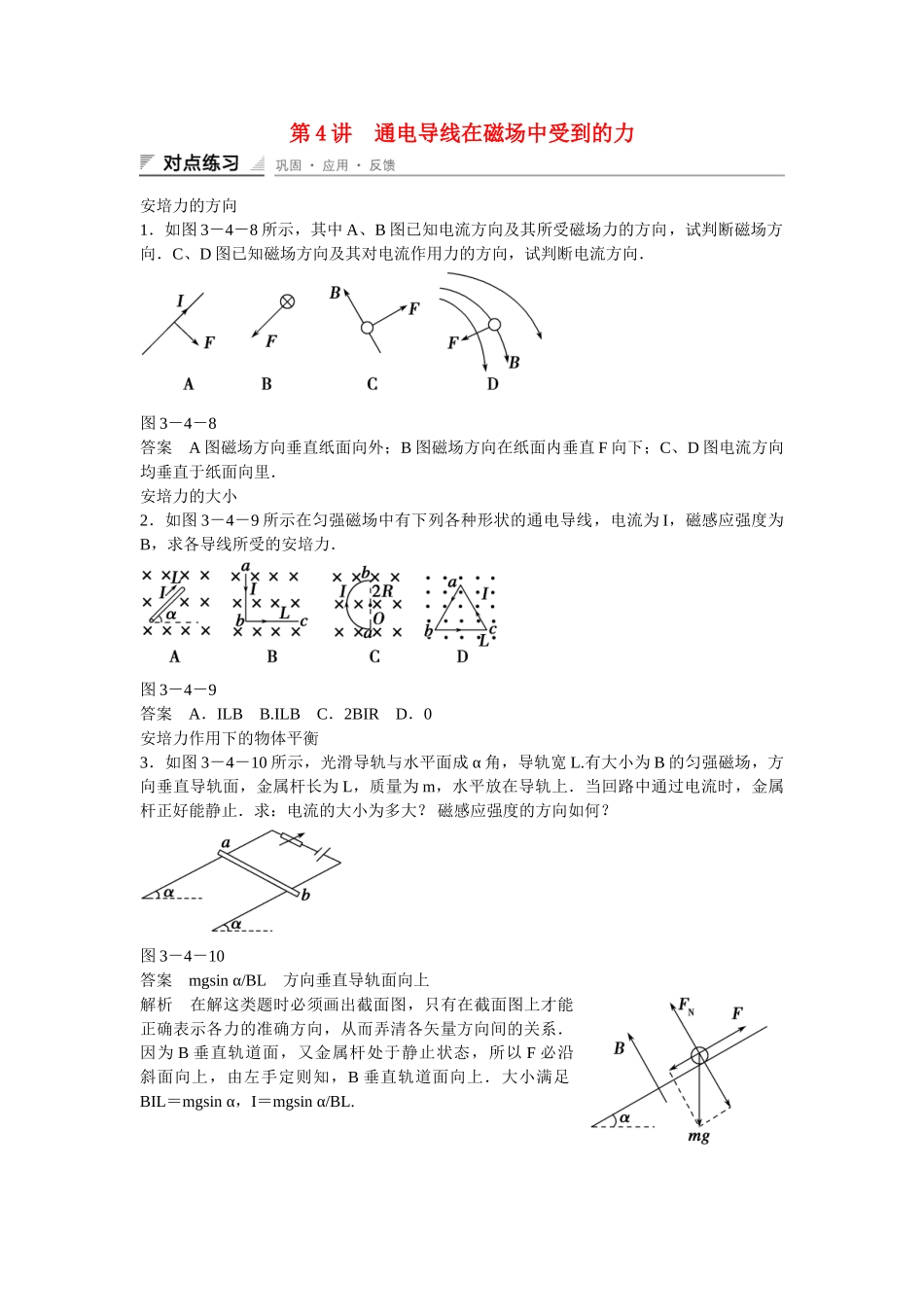

第4讲通电导线在磁场中受到的力安培力的方向1．如图3－4－8所示，其中A、B图已知电流方向及其所受磁场力的方向，试判断磁场方向．C、D图已知磁场方向及其对电流作用力的方向，试判断电流方向．图3－4－8答案A图磁场方向垂直纸面向外；B图磁场方向在纸面内垂直F向下；C、D图电流方向均垂直于纸面向里．安培力的大小2．如图3－4－9所示在匀强磁场中有下列各种形状的通电导线，电流为I，磁感应强度为B，求各导线所受的安培力．图3－4－9答案A．ILBB.ILBC．2BIRD．0安培力作用下的物体平衡3．如图3－4－10所示，光滑导轨与水平面成α角，导轨宽L.有大小为B的匀强磁场，方向垂直导轨面，金属杆长为L，质量为m，水平放在导轨上．当回路中通过电流时，金属杆正好能静止．求：电流的大小为多大？磁感应强度的方向如何？图3－4－10答案mgsinα/BL方向垂直导轨面向上解析在解这类题时必须画出截面图，只有在截面图上才能正确表示各力的准确方向，从而弄清各矢量方向间的关系．因为B垂直轨道面，又金属杆处于静止状态，所以F必沿斜面向上，由左手定则知，B垂直轨道面向上．大小满足BIL＝mgsinα，I＝mgsinα/BL.
