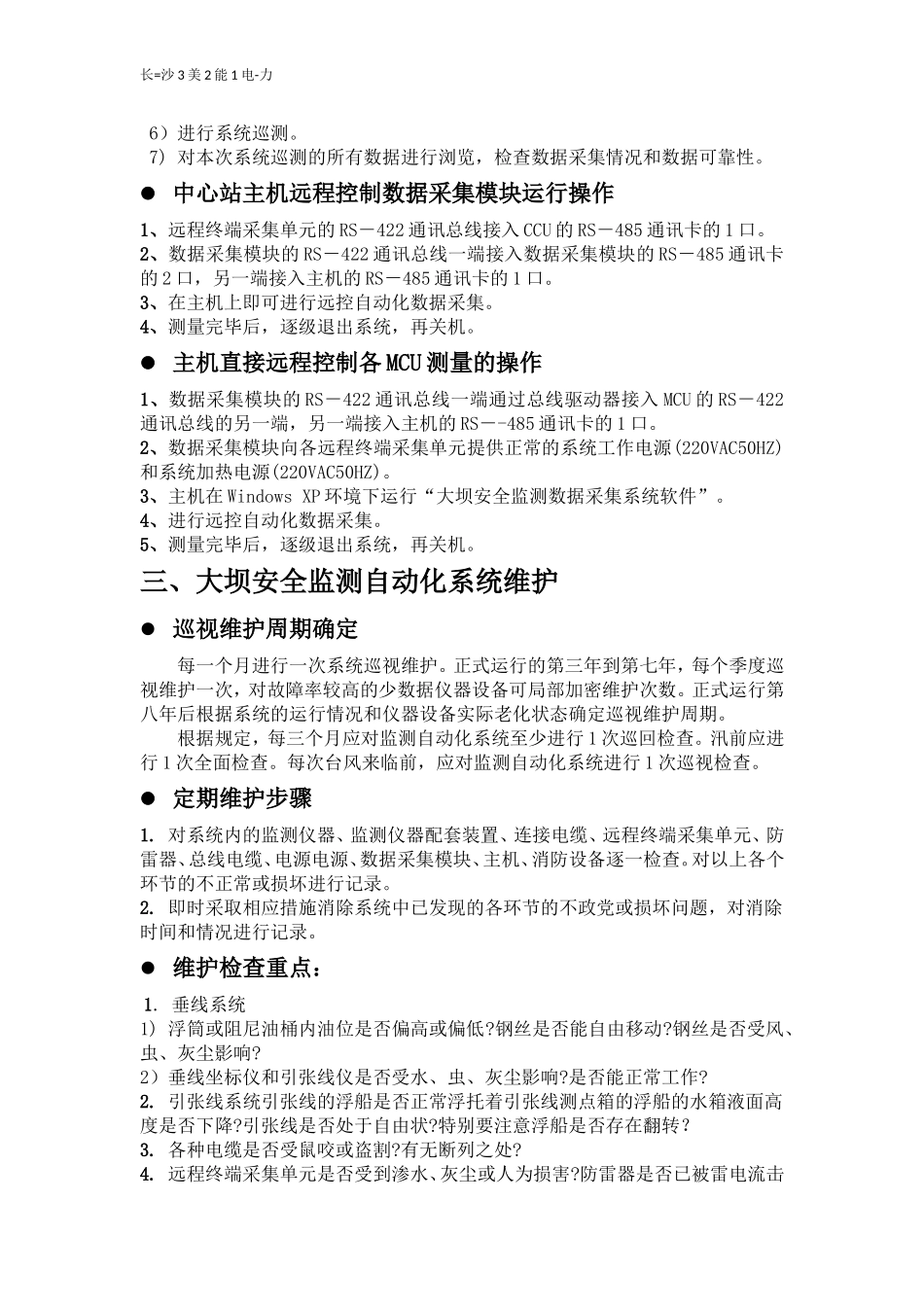

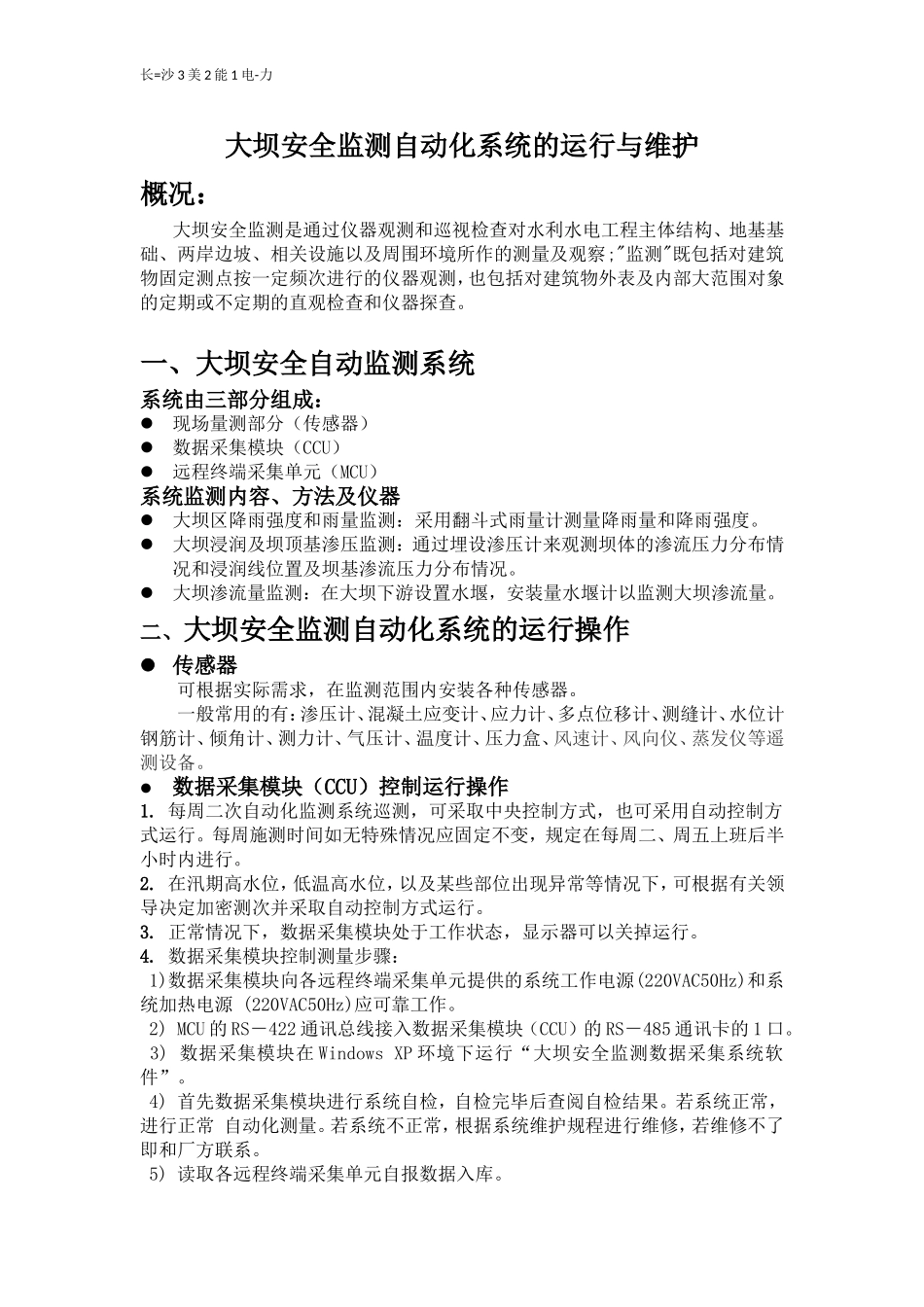

长=沙3美2能1电-力大坝安全监测自动化系统的运行与维护概况：大坝安全监测是通过仪器观测和巡视检查对水利水电工程主体结构、地基基础、两岸边坡、相关设施以及周围环境所作的测量及观察;"监测"既包括对建筑物固定测点按一定频次进行的仪器观测，也包括对建筑物外表及内部大范围对象的定期或不定期的直观检查和仪器探查。一、大坝安全自动监测系统系统由三部分组成：现场量测部分（传感器）数据采集模块（CCU）远程终端采集单元（MCU）系统监测内容、方法及仪器大坝区降雨强度和雨量监测：采用翻斗式雨量计测量降雨量和降雨强度。大坝浸润及坝顶基渗压监测：通过埋设渗压计来观测坝体的渗流压力分布情况和浸润线位置及坝基渗流压力分布情况。大坝渗流量监测：在大坝下游设置水堰，安装量水堰计以监测大坝渗流量。二、大坝安全监测自动化系统的运行操作传感器可根据实际需求，在监测范围内安装各种传感器。一般常用的有：渗压计、混凝土应变计、应力计、多点位移计、测缝计、水位计钢筋计、倾角计、测力计、气压计、温度计、压力盒、风速计、风向仪、蒸发仪等遥测设备。数据采集模块（CCU）控制运行操作1.每周二次自动化监测系统巡测，可采取中央控制方式，也可采用自动控制方式运行。每周施测时间如无特殊情况应固定不变，规定在每周二、周五上班后半小时内进行。2.在汛期高水位，低温高水位，以及某些部位出现异常等情况下，可根据有关领导决定加密测次并采取自动控制方式运行。3.正常情况下，数据采集模块处于工作状态，显示器可以关掉运行。4.数据采集模块控制测量步骤：1)数据采集模块向各远程终端采集单元提供的系统工作电源(220VAC50Hz)和系统加热电源(220VAC50Hz)应可靠工作。2)MCU的RS－422通讯总线接入数据采集模块（CCU）的RS－485通讯卡的1口。3)数据采集模块在WindowsXP环境下运行“大坝安全监测数据采集系统软件”。4)首先数据采集模块进行系统自检，自检完毕后查阅自检结果。若系统正常，进行正常自动化测量。若系统不正常，根据系统维护规程进行维修，若维修不了即和厂方联系。5)读取各远程终端采集单元自报数据入库。长=沙3美2能1电-力6）进行系统巡测。7)对本次系统巡测的所有数据进行浏览，检查数据采集情况和数据可靠性。中心站主机远程控制数据采集模块运行操作1、远程终端采集单元的RS－422通讯总线接入CCU的RS－485通讯卡的1口。2、数据采集模块的RS－422通讯总线一端接入数据采集模块的RS－485通讯卡的2口，另一端接入主机的RS－485通讯卡的1口。3、在主机上即可进行远控自动化数据采集。4、测量完毕后，逐级退出系统，再关机。主机直接远程控制各MCU测量的操作1、数据采集模块的RS－422通讯总线一端通过总线驱动器接入MCU的RS－422通讯总线的另一端，另一端接入主机的RS－-485通讯卡的1口。2、数据采集模块向各远程终端采集单元提供正常的系统工作电源(220VAC50HZ)和系统加热电源(220VAC50HZ)。3、主机在WindowsXP环境下运行“大坝安全监测数据采集系统软件”。4、进行远控自动化数据采集。5、测量完毕后，逐级退出系统，再关机。三、大坝安全监测自动化系统维护巡视维护周期确定每一个月进行一次系统巡视维护。正式运行的第三年到第七年，每个季度巡视维护一次，对故障率较高的少数据仪器设备可局部加密维护次数。正式运行第八年后根据系统的运行情况和仪器设备实际老化状态确定巡视维护周期。根据规定，每三个月应对监测自动化系统至少进行1次巡回检查。汛前应进行1次全面检查。每次台风来临前，应对监测自动化系统进行1次巡视检查。定期维护步骤1.对系统内的监测仪器、监测仪器配套装置、连接电缆、远程终端采集单元、防雷器、总线电缆、电源电源、数据采集模块、主机、消防设备逐一检查。对以上各个环节的不正常或损坏进行记录。2.即时采取相应措施消除系统中已发现的各环节的不政党或损坏问题，对消除时间和情况进行记录。维护检查重点：1.垂线系统1)浮筒或阻尼油桶内油位是否偏高或偏低?钢丝是否能自由移动?钢丝是否受风、虫、灰尘影响?2）垂线坐标仪和引张线仪是否受水、虫、灰尘影响?是否能正常工作?2.引张线系统引张线...
