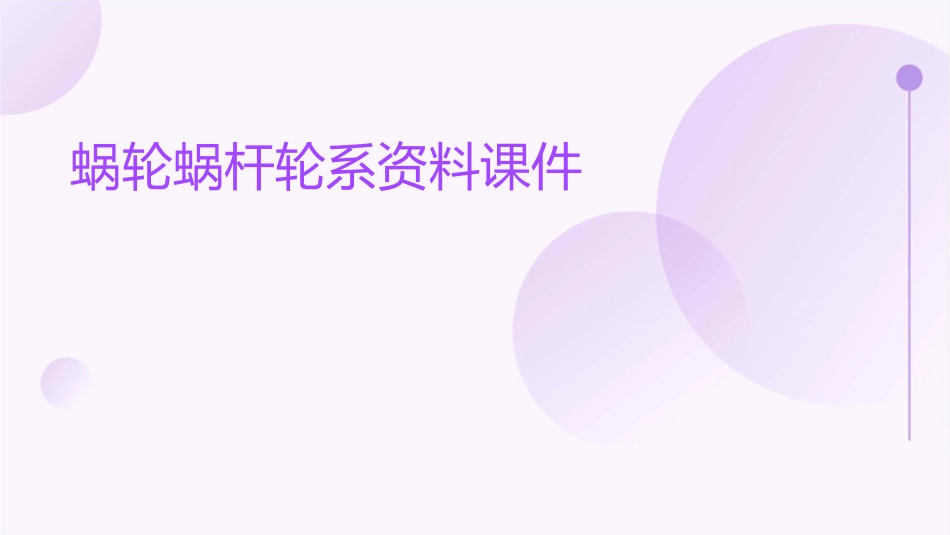

蜗轮蜗杆轮系资料课件VIP免费

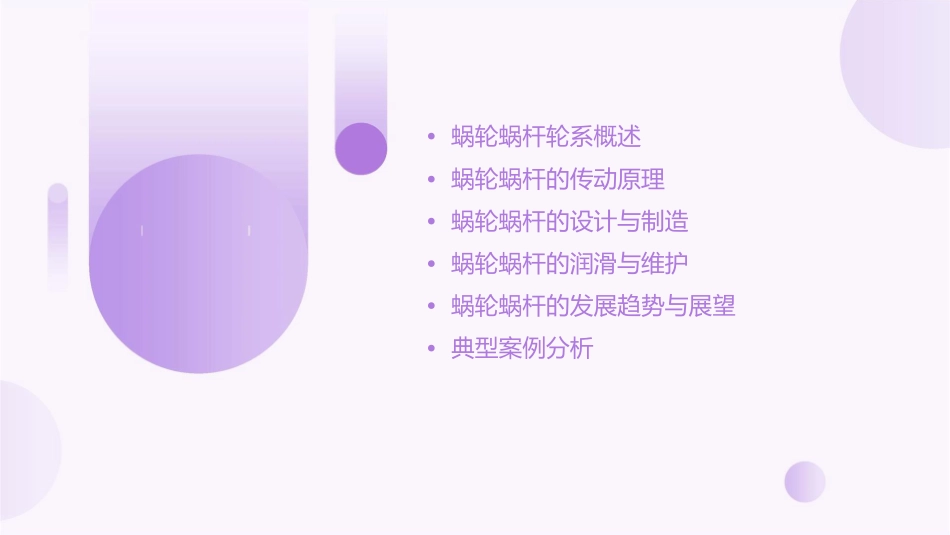

蜗轮蜗杆轮系资料课件•蜗轮蜗杆轮系概述•蜗轮蜗杆的传动原理•蜗轮蜗杆的设计与制造•蜗轮蜗杆的润滑与维护•蜗轮蜗杆的发展趋势与展望•典型案例分析01蜗轮蜗杆轮系概述蜗轮蜗杆的基本概念蜗轮蜗杆的定义蜗轮蜗杆是由蜗轮和蜗杆组成的传动系统，通常用于实现旋转运动和力的传递。蜗轮蜗杆的工作原理基于螺旋传动和齿轮传动的基本原理，通过蜗轮和蜗杆的啮合实现运动和动力的传递。蜗轮蜗杆的特点和应用蜗轮蜗杆的特点具有结构紧凑、传动比大、传动平稳、噪音小等优点，尤其适用于传递大功率、大转矩、精度要求不高的场合。蜗轮蜗杆的应用广泛应用于各种机械传动系统中，如机床、减速器、泵、阀、纺织机械等。蜗轮蜗杆的发展历程起源和发展蜗轮蜗杆传动起源于古代，随着技术的发展和工业应用的需求，蜗轮蜗杆逐渐发展成为一种重要的机械传动方式。现代应用和发展趋势随着新技术和新材料的应用，蜗轮蜗杆的设计和制造水平不断提升，应用领域也不断扩大，未来将继续发挥重要作用。02蜗轮蜗杆的传动原理蜗轮蜗杆的传动方式螺旋啮合传动蜗轮和蜗杆在交错轴线上以螺旋线方式相互啮合，实现运动和动力的传递。摩擦传动蜗轮和蜗杆在接触面上产生摩擦力，通过摩擦力实现运动和动力的传递。蜗轮蜗杆的传动比传动比定义传动比是指蜗轮转速与蜗杆转速之比，即蜗轮齿数与蜗杆头数之比。传动比影响传动比的大小直接影响蜗轮蜗杆的传动效率和扭矩。蜗轮蜗杆的效率与损失效率损失蜗轮蜗杆的传动效率是指传递的功率与输入功率之比，通常在机械设计中需要考虑到。蜗轮蜗杆的损失包括摩擦损失、啮合损失等，这些损失会影响到传动的效率和扭矩。VS03蜗轮蜗杆的设计与制造蜗轮蜗杆的材料选择蜗轮材料蜗轮材料应选择耐磨性好、强度高、耐高温和耐腐蚀的金属或非金属材料，如青铜、铸铁、钢等。蜗杆材料蜗杆材料应选择耐磨性好、强度高、耐高温和耐腐蚀的金属材料，如钢、合金钢、不锈钢等。蜗轮蜗杆的结构设计蜗轮结构蜗杆结构蜗轮结构应考虑其尺寸、形状、齿数、螺旋角等因素，以确保与蜗杆的正确啮合。蜗杆结构应考虑其尺寸、形状、齿数、螺旋角等因素，以确保与蜗轮的正确啮合。蜗轮蜗杆的制造工艺流程铸造锻造蜗轮和蜗杆的铸造工艺流程包括模具设计、造型、熔炼、浇注、冷却、清理等步骤。对于大型蜗轮和蜗杆，需要进行锻造加工，其工艺流程包括坯料准备、加热、锻打、冷却、修正等步骤。切削加工磨削加工蜗轮和蜗杆的切削加工包括铣齿、车削、钻孔等多个步骤，根据不同的加工需求选择合适的刀具和加工方法。磨削加工是提高蜗轮和蜗杆精度的关键步骤，包括蜗轮的齿面磨削和蜗杆的螺纹磨削等。04蜗轮蜗杆的润滑与维护蜗轮蜗杆的润滑方式选择油润滑适用于高速、重载、高温的蜗轮蜗杆副。使用合适的润滑油，保持油膜良好，减少摩擦损失。润滑脂润滑适用于低速、轻载、温度不高的蜗轮蜗杆副。选择适合的润滑脂，定期添加润滑脂，保持轴承的良好润滑。固体润滑在特殊工况下，可采用固体润滑剂，如二硫化钼、石墨等，涂敷在摩擦表面上，形成一层润滑膜，减少摩擦和磨损。蜗轮蜗杆的维护保养方法010203定期检查清洗和清理调整和紧固定期检查蜗轮蜗杆的磨损情况，如发现异常应及时处理。定期清洗和清理蜗轮蜗杆及周围部件，清除灰尘、污垢和杂物。定期调整蜗轮蜗杆的间隙，确保运转平稳；紧固各部位螺栓，确保安全可靠。蜗轮蜗杆的故障排除与修复常见故障分析故障排除方法修复工艺流程分析蜗轮蜗杆的常见故障，如噪音、发热、振动等，根据故障情况，采取相应的排除方法，如更换轴承、调整间隙、紧固螺栓等。了解蜗轮蜗杆修复的工艺流程，包括拆卸、清洗、检查、修复、装配、测试等环节，确保修复质量。找出原因并采取相应措施。05蜗轮蜗杆的发展趋势与展望蜗轮蜗杆的技术创新方向材料创新工艺创新设计创新研发新型材料，提高蜗轮蜗杆的耐磨性、强度和抗疲劳性能。采用先进的制造和加工技术，如3D打印、精密铸造等，提高蜗轮蜗杆的制造精度和效率。优化蜗轮蜗杆的设计，提高传动效率、承载能力和使用寿命。蜗轮蜗杆在各领域的应用前景工业领域在工业领域，蜗轮蜗杆被广泛应用于各种传动系统中，如减速机、调...
