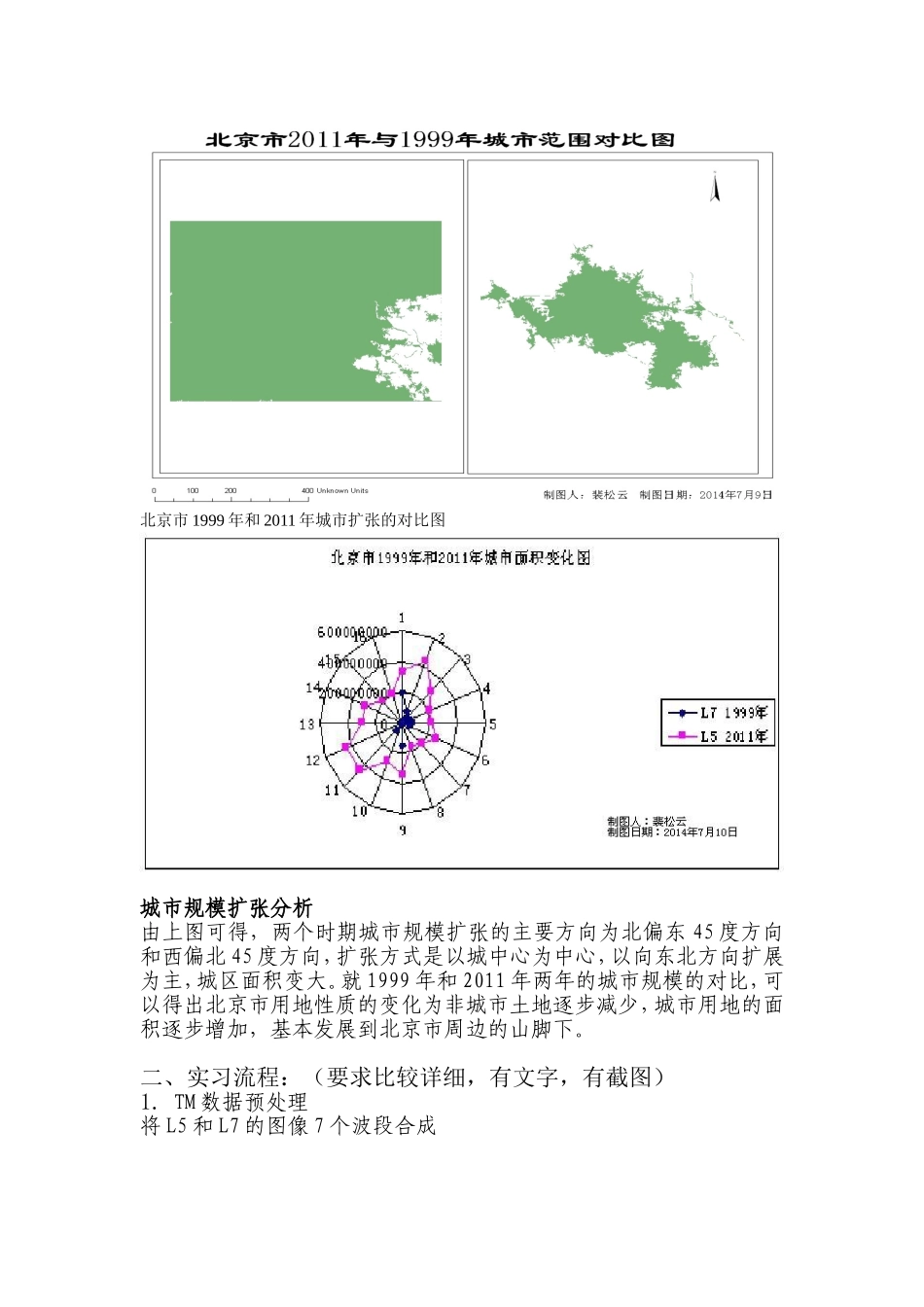

城乡规划地理信息系统实习报告院部：测绘学院系、教研室：地理信息工程系实习名称：城市扩张监测与分析学号：姓名：班级：指导教师：实验时间：实习报告一、实习成果及分析（有重点的选择每一部分的最终成果放到此处，同时对结果做必要的分析。）L52011年北京城市范围2011年和1999年北京市对比图北京市1999年和2011年城市扩张的对比图城市规模扩张分析由上图可得，两个时期城市规模扩张的主要方向为北偏东45度方向和西偏北45度方向，扩张方式是以城中心为中心，以向东北方向扩展为主，城区面积变大。就1999年和2011年两年的城市规模的对比，可以得出北京市用地性质的变化为非城市土地逐步减少，城市用地的面积逐步增加，基本发展到北京市周边的山脚下。二、实习流程：（要求比较详细，有文字，有截图）1.TM数据预处理将L5和L7的图像7个波段合成L5和L7两图配准得到L5和L7的配准图2）三指数法进行城市规模扩张检测先生成三指数文件，NDBI指数（b1是band5，b2是band4）MNDWI指数（b1是band5，b2是band2）SAVI指数（b1是band3，b2是band4）L5的三指数文件生成与L7一致，将三指数文件合成到一起L7三指数合成图像L7的监督分类L5监督分类L5后处理提取L7的城市边界输出非城市区域输出城市区域计算城镇面积由面积筛选出来的城市面积将筛选出来的城市与非城市融合FeaturetopolygonDissolve将L7的城市面积提取出来L52011年北京城市范围2011年和1999年北京市对比图城市扩张范围，先画个等分为16份的圆将圆转成面将它与L5，L7的城市图融合算出面积然后将相应的dbf文件用Excel打开，以下分别为L5和L7的值在Excel中，利用L7和L5的数值做出雷达图北京市1999年和2011年城市面积变化图020000000040000000060000000012345678910111213141516L71999年L52011年三：实习意见和建议
