城镇燃气标志标准-CJJT-153—2010VIP免费

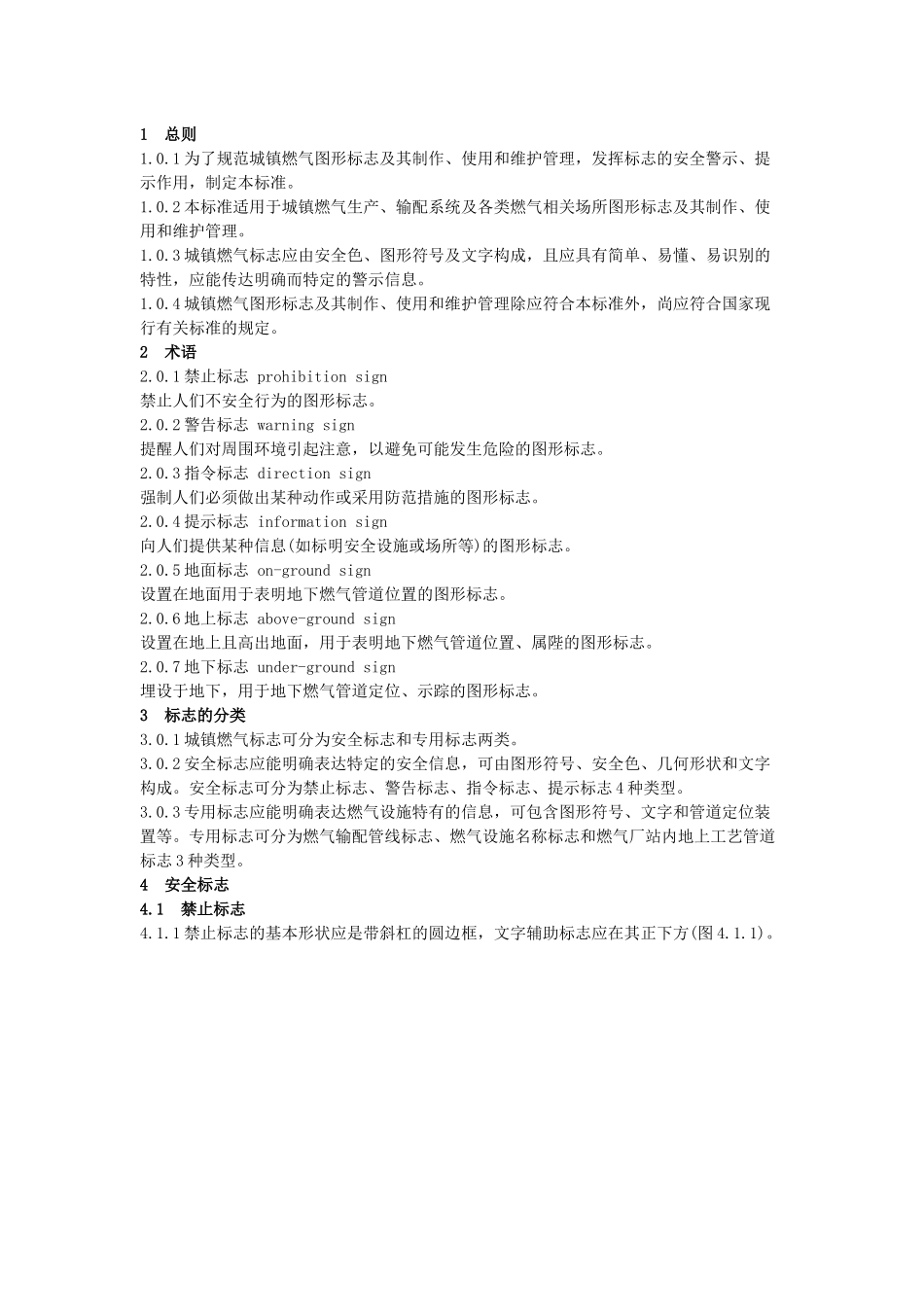

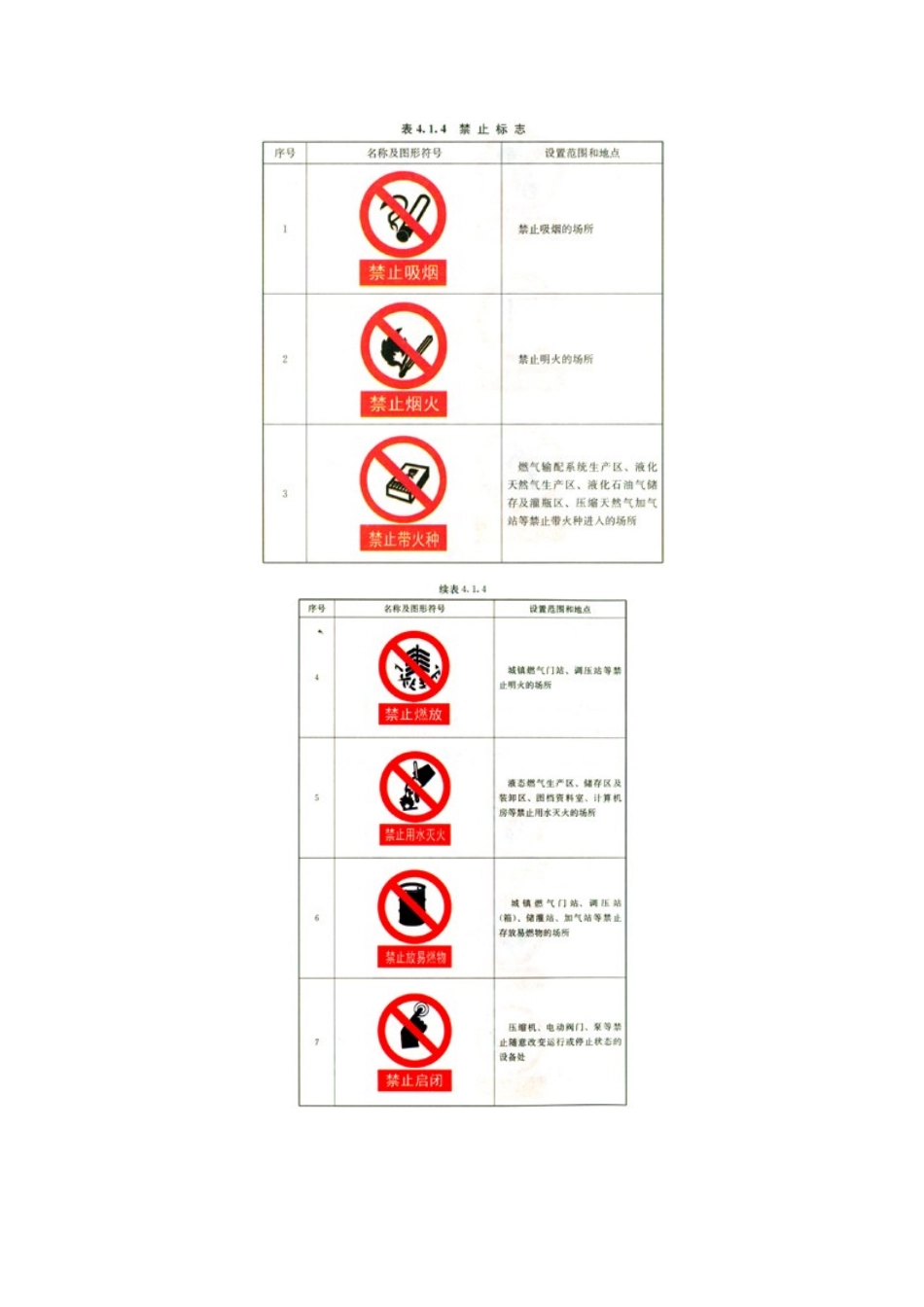

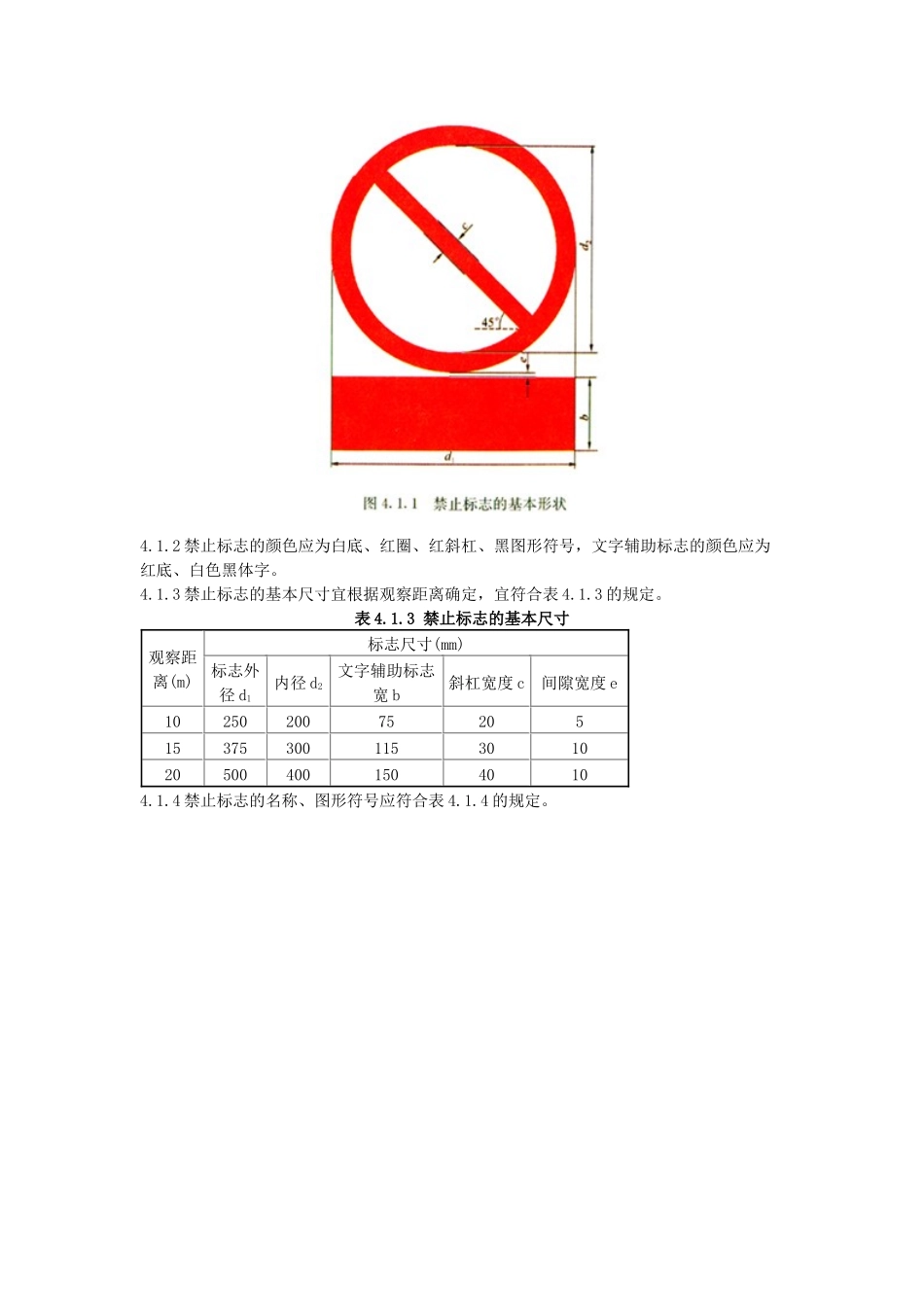

1总则1.0.1为了规范城镇燃气图形标志及其制作、使用和维护管理，发挥标志的安全警示、提示作用，制定本标准。1.0.2本标准适用于城镇燃气生产、输配系统及各类燃气相关场所图形标志及其制作、使用和维护管理。1.0.3城镇燃气标志应由安全色、图形符号及文字构成，且应具有简单、易懂、易识别的特性，应能传达明确而特定的警示信息。1.0.4城镇燃气图形标志及其制作、使用和维护管理除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.0.1禁止标志prohibitionsign禁止人们不安全行为的图形标志。2.0.2警告标志warningsign提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。2.0.3指令标志directionsign强制人们必须做出某种动作或采用防范措施的图形标志。2.0.4提示标志informationsign向人们提供某种信息(如标明安全设施或场所等)的图形标志。2.0.5地面标志on-groundsign设置在地面用于表明地下燃气管道位置的图形标志。2.0.6地上标志above-groundsign设置在地上且高出地面，用于表明地下燃气管道位置、属陛的图形标志。2.0.7地下标志under-groundsign埋设于地下，用于地下燃气管道定位、示踪的图形标志。3标志的分类3.0.1城镇燃气标志可分为安全标志和专用标志两类。3.0.2安全标志应能明确表达特定的安全信息，可由图形符号、安全色、几何形状和文字构成。安全标志可分为禁止标志、警告标志、指令标志、提示标志4种类型。3.0.3专用标志应能明确表达燃气设施特有的信息，可包含图形符号、文字和管道定位装置等。专用标志可分为燃气输配管线标志、燃气设施名称标志和燃气厂站内地上工艺管道标志3种类型。4安全标志4.1禁止标志4.1.1禁止标志的基本形状应是带斜杠的圆边框，文字辅助标志应在其正下方(图4.1.1)。4.1.2禁止标志的颜色应为白底、红圈、红斜杠、黑图形符号，文字辅助标志的颜色应为红底、白色黑体字。4.1.3禁止标志的基本尺寸宜根据观察距离确定，宜符合表4.1.3的规定。表4.1.3禁止标志的基本尺寸观察距离(m)标志尺寸(mm)标志外径d1内径d2文字辅助标志宽b斜杠宽度c间隙宽度e10250200752051537530011530102050040015040104.1.4禁止标志的名称、图形符号应符合表4.1.4的规定。4.2警告标志4.2.1警告标志的基本形状应为顶角朝上的等边三角形，文字辅助标志应在其正下方(图4.2.1)。4.2.2警告标志的颜色应为黄底、黑边、黑图形符号，文字辅助标志应为白底、黑色黑体字。4.2.3警告标志的基本尺寸宜根据观察距离确定，宜符合表4.2.3的规定。表4.2.3警告标志的基本尺寸观察距离(m)标志尺寸(mm)三角形外边长a1三角形内边长a2文字辅助标志宽b黑边圆角半径r黄色衬边宽度e1034024010020101551036015030152068048020040154.2.4警告标志的名称、图形符号应符合表4.2.4的规定。4.3指令标志4.3.1指令标志的基本形状应为圆形，文字辅助标志应在其正下方(图4.3.1)。4.3.2指令标志的颜色应为蓝底、白图形符号，文字辅助标志应为蓝底、白色黑体字。4.3.3指令标志的基本尺寸宜根据观察距离确定，宜符合表4.3.3的规定。表4.3.3指令标志的基本尺寸观察距离(m)标志尺寸(mm)标志外径a文字辅助标志宽b间隙宽度e10250755153751151020500150104.3.4指令标志的名称、图形符号应符合表4.3.4的规定。4.4提示标志4.4.1提示标志的基本形状应是正方形，文字辅助标志应在其正下方(图4.4.1)。4.4.2提示标志的颜色应为绿底、白图形符号、白字，文字辅助标志应为绿底、白色黑体字。4.4.3提示标志的基本尺寸宜根据观察距离确定，宜符合表4.4.3的规定。表4.4.3提示标志的基本尺寸观察距离(m)标志尺寸(mm)正方形边长a文字辅助标志宽b间隙宽度e1O2550755153751151020500150154.4.4提示标志的名称、图形符号应符合表4.4.4的规定。5专用标志5.1燃气输配管线标志5.1.1燃气输配管线标志应能提示埋地管道的走向及相对位置，可分为地面标志、地上标志和地下标志3种形式。标志上应标注“燃气”字样，还可根据需要选择标注其他说明性文字。5.1.2燃气输配管线地面标志的基本形状、图形符号和标注文字应符合下列规定：1地面标志的形状可选用长方形、正方形或圆形；地面标志常用图形可按本标准附录A选用。2当地面标...
