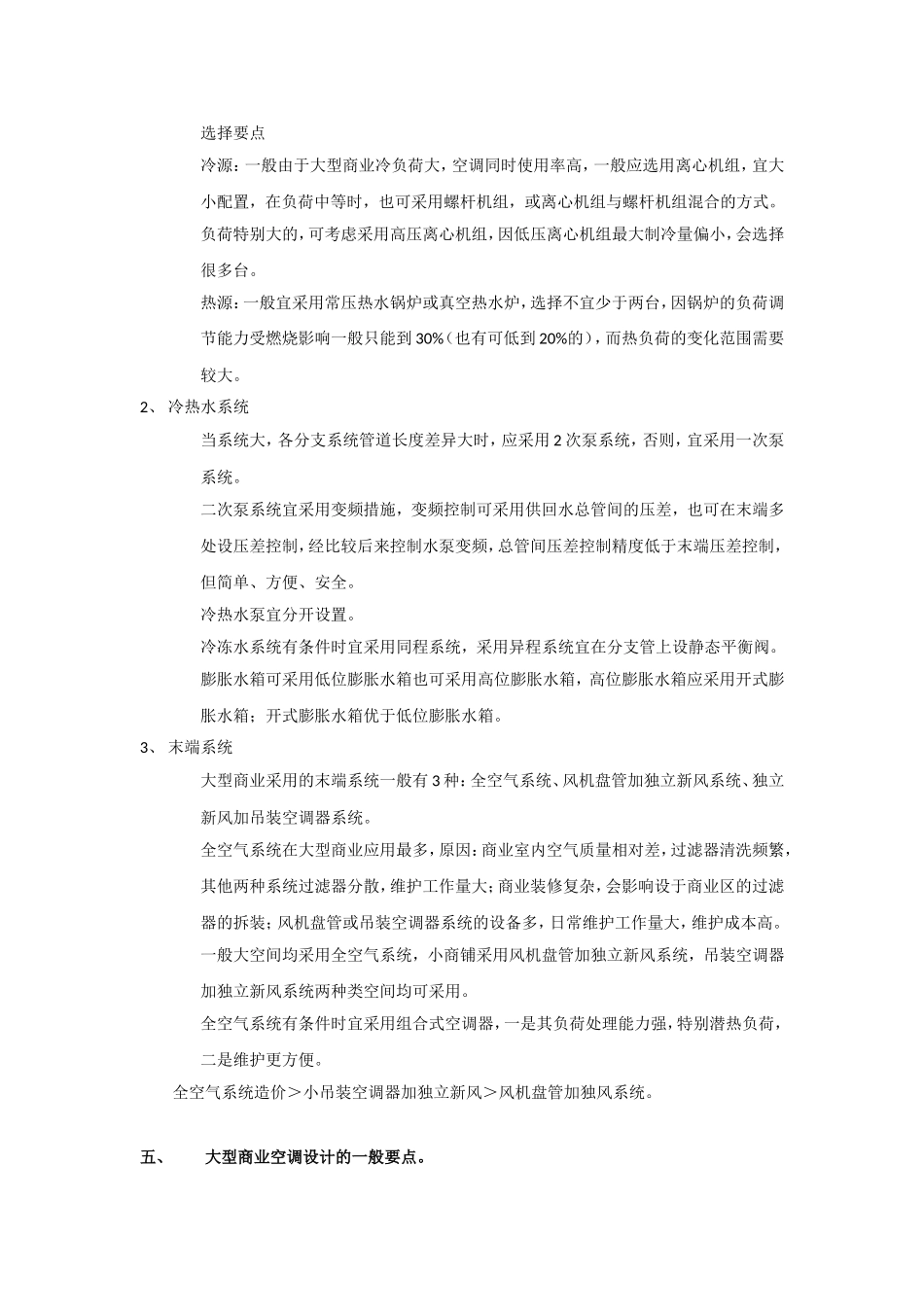

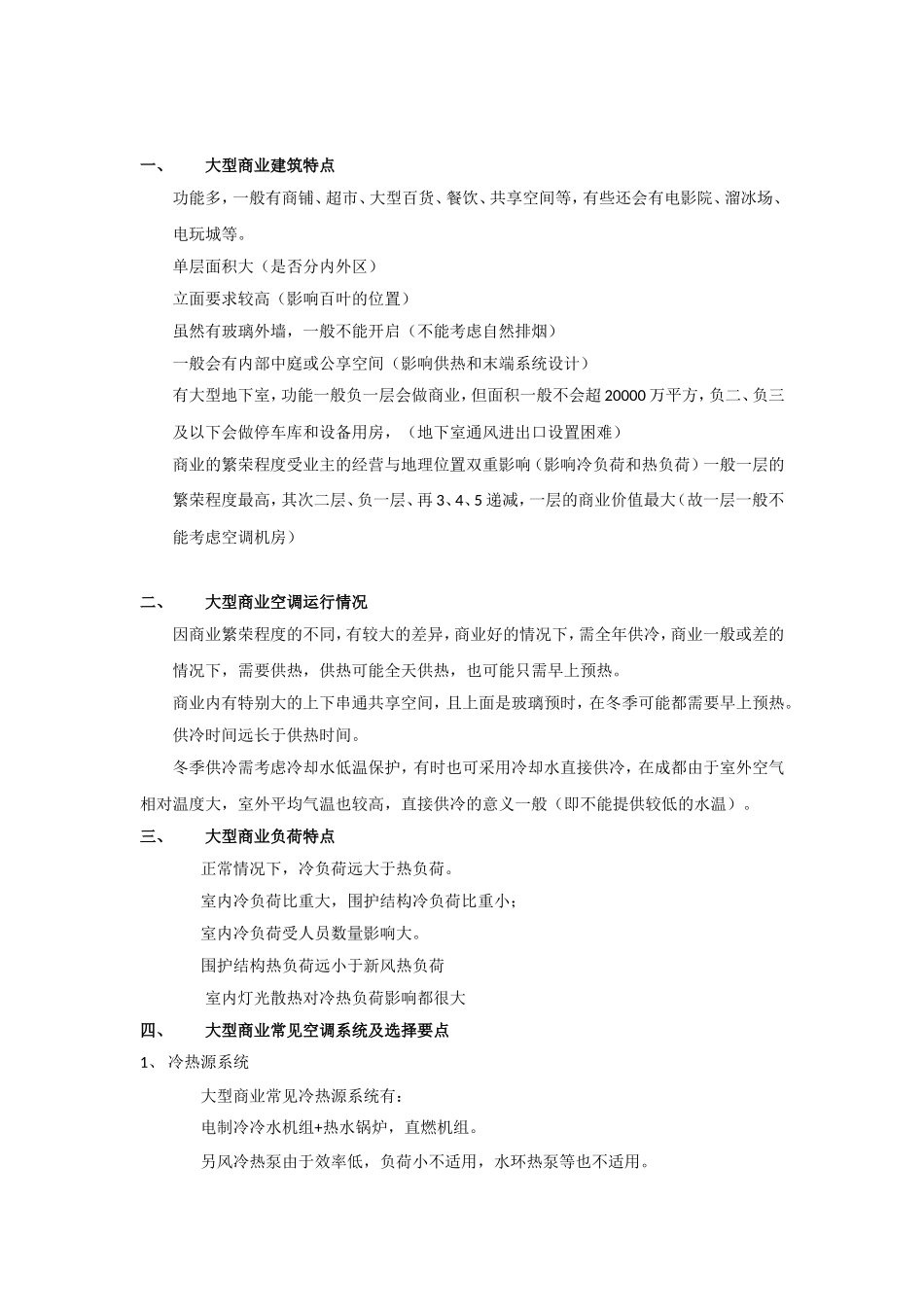

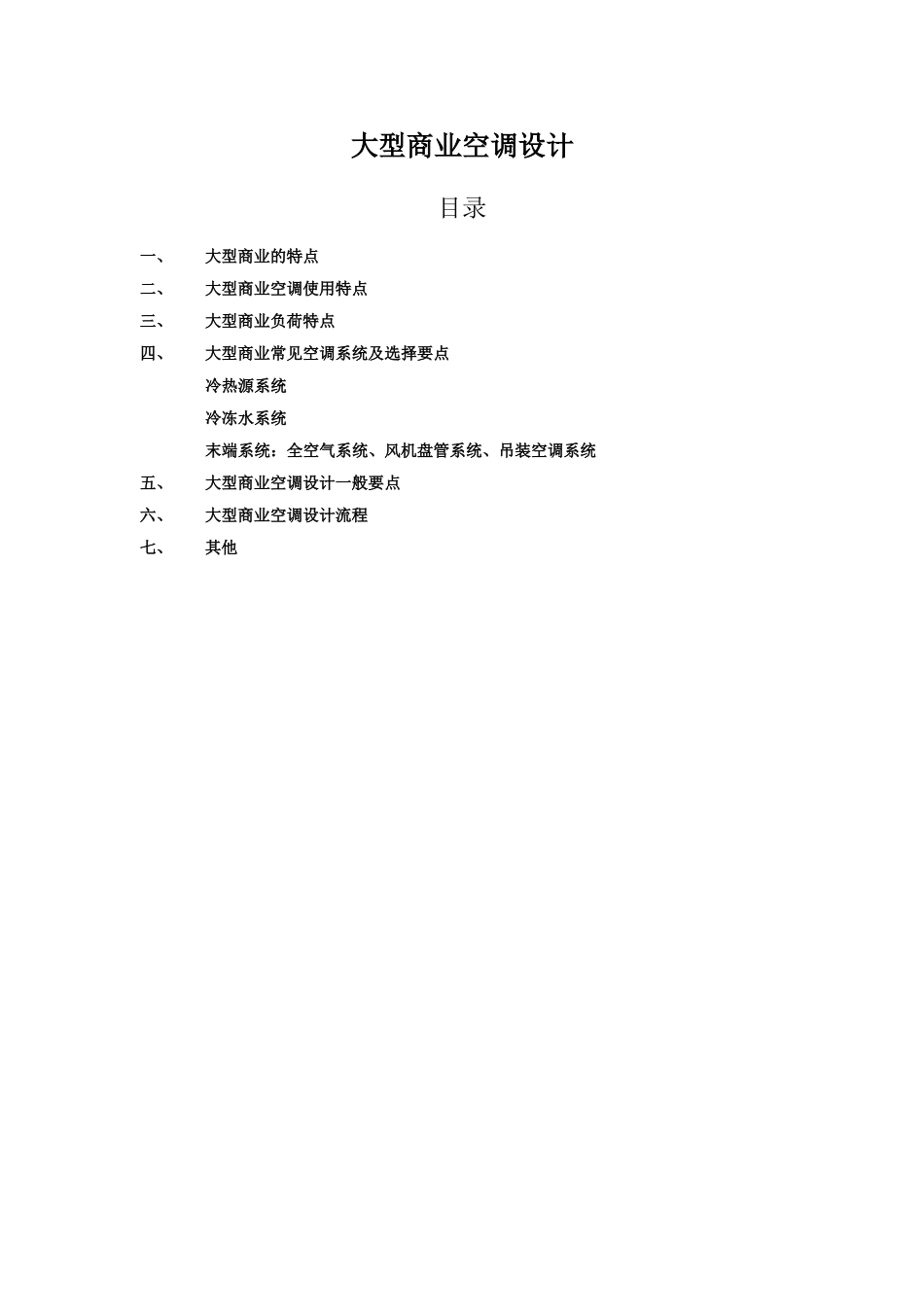

大型商业空调设计目录一、大型商业的特点二、大型商业空调使用特点三、大型商业负荷特点四、大型商业常见空调系统及选择要点冷热源系统冷冻水系统末端系统：全空气系统、风机盘管系统、吊装空调系统五、大型商业空调设计一般要点六、大型商业空调设计流程七、其他一、大型商业建筑特点功能多，一般有商铺、超市、大型百货、餐饮、共享空间等，有些还会有电影院、溜冰场、电玩城等。单层面积大（是否分内外区）立面要求较高（影响百叶的位置）虽然有玻璃外墙，一般不能开启（不能考虑自然排烟）一般会有内部中庭或公享空间（影响供热和末端系统设计）有大型地下室，功能一般负一层会做商业，但面积一般不会超20000万平方，负二、负三及以下会做停车库和设备用房，（地下室通风进出口设置困难）商业的繁荣程度受业主的经营与地理位置双重影响（影响冷负荷和热负荷）一般一层的繁荣程度最高，其次二层、负一层、再3、4、5递减，一层的商业价值最大（故一层一般不能考虑空调机房）二、大型商业空调运行情况因商业繁荣程度的不同，有较大的差异，商业好的情况下，需全年供冷，商业一般或差的情况下，需要供热，供热可能全天供热，也可能只需早上预热。商业内有特别大的上下串通共享空间，且上面是玻璃预时，在冬季可能都需要早上预热。供冷时间远长于供热时间。冬季供冷需考虑冷却水低温保护，有时也可采用冷却水直接供冷，在成都由于室外空气相对温度大，室外平均气温也较高，直接供冷的意义一般（即不能提供较低的水温）。三、大型商业负荷特点正常情况下，冷负荷远大于热负荷。室内冷负荷比重大，围护结构冷负荷比重小；室内冷负荷受人员数量影响大。围护结构热负荷远小于新风热负荷室内灯光散热对冷热负荷影响都很大四、大型商业常见空调系统及选择要点1、冷热源系统大型商业常见冷热源系统有：电制冷冷水机组+热水锅炉，直燃机组。另风冷热泵由于效率低，负荷小不适用，水环热泵等也不适用。选择要点冷源：一般由于大型商业冷负荷大，空调同时使用率高，一般应选用离心机组，宜大小配置，在负荷中等时，也可采用螺杆机组，或离心机组与螺杆机组混合的方式。负荷特别大的，可考虑采用高压离心机组，因低压离心机组最大制冷量偏小，会选择很多台。热源：一般宜采用常压热水锅炉或真空热水炉，选择不宜少于两台，因锅炉的负荷调节能力受燃烧影响一般只能到30%（也有可低到20%的），而热负荷的变化范围需要较大。2、冷热水系统当系统大，各分支系统管道长度差异大时，应采用2次泵系统，否则，宜采用一次泵系统。二次泵系统宜采用变频措施，变频控制可采用供回水总管间的压差，也可在末端多处设压差控制，经比较后来控制水泵变频，总管间压差控制精度低于末端压差控制，但简单、方便、安全。冷热水泵宜分开设置。冷冻水系统有条件时宜采用同程系统，采用异程系统宜在分支管上设静态平衡阀。膨胀水箱可采用低位膨胀水箱也可采用高位膨胀水箱，高位膨胀水箱应采用开式膨胀水箱；开式膨胀水箱优于低位膨胀水箱。3、末端系统大型商业采用的末端系统一般有3种：全空气系统、风机盘管加独立新风系统、独立新风加吊装空调器系统。全空气系统在大型商业应用最多，原因：商业室内空气质量相对差，过滤器清洗频繁，其他两种系统过滤器分散，维护工作量大；商业装修复杂，会影响设于商业区的过滤器的拆装；风机盘管或吊装空调器系统的设备多，日常维护工作量大，维护成本高。一般大空间均采用全空气系统，小商铺采用风机盘管加独立新风系统，吊装空调器加独立新风系统两种类空间均可采用。全空气系统有条件时宜采用组合式空调器，一是其负荷处理能力强，特别潜热负荷，二是维护更方便。全空气系统造价＞小吊装空调器加独立新风＞风机盘管加独风系统。五、大型商业空调设计的一般要点。1、负荷计算认真分析商业的繁荣情况，从而确定合理的人人流量，加强与业主沟通，了解商业内的照明标准，用电情况，确定适合室内、外气象参数。室内冷负荷是关键；新风热负荷是关键；2、设备选择空调器：应根据其承担的负荷区域进行选择计算，如屋顶设备需承担响应的屋面负荷。送风温差不宜大于10度应按室内显热计算...
