大体积防辐射混凝土板墙的技术应用探究VIP免费

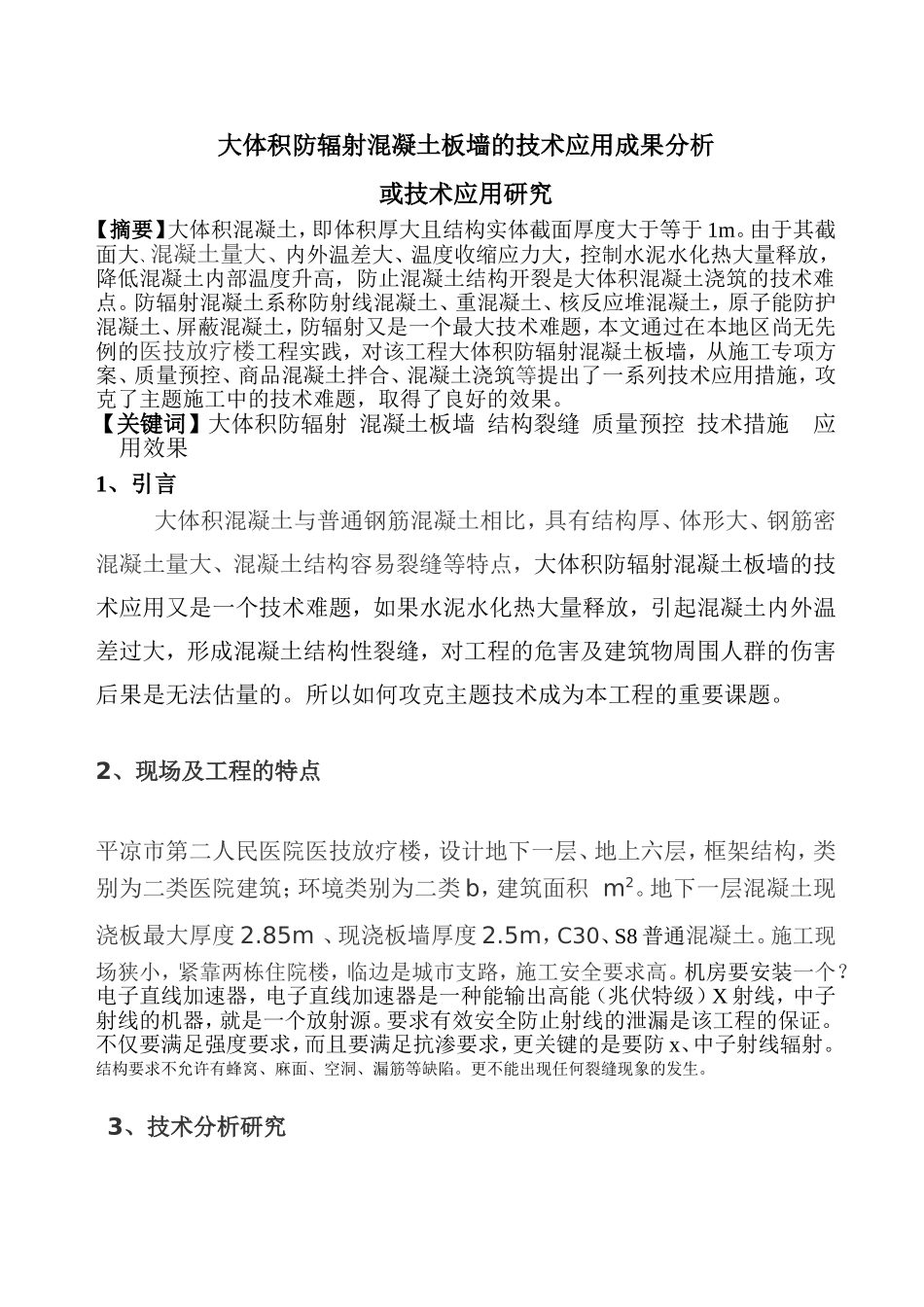

大体积防辐射混凝土板墙的技术应用成果分析或技术应用研究【摘要】大体积混凝土，即体积厚大且结构实体截面厚度大于等于1m。由于其截面大、混凝土量大、内外温差大、温度收缩应力大，控制水泥水化热大量释放，降低混凝土内部温度升高，防止混凝土结构开裂是大体积混凝土浇筑的技术难点。防辐射混凝土系称防射线混凝土、重混凝土、核反应堆混凝土，原子能防护混凝土、屏蔽混凝土，防辐射又是一个最大技术难题，本文通过在本地区尚无先例的医技放疗楼工程实践，对该工程大体积防辐射混凝土板墙，从施工专项方案、质量预控、商品混凝土拌合、混凝土浇筑等提出了一系列技术应用措施，攻克了主题施工中的技术难题，取得了良好的效果。【关键词】大体积防辐射混凝土板墙结构裂缝质量预控技术措施应用效果1、引言大体积混凝土与普通钢筋混凝土相比，具有结构厚、体形大、钢筋密混凝土量大、混凝土结构容易裂缝等特点，大体积防辐射混凝土板墙的技术应用又是一个技术难题，如果水泥水化热大量释放，引起混凝土内外温差过大，形成混凝土结构性裂缝，对工程的危害及建筑物周围人群的伤害后果是无法估量的。所以如何攻克主题技术成为本工程的重要课题。2、现场及工程的特点平凉市第二人民医院医技放疗楼，设计地下一层、地上六层，框架结构，类别为二类医院建筑；环境类别为二类b，建筑面积m2。地下一层混凝土现浇板最大厚度2.85m、现浇板墙厚度2.5m，C30、S8普通混凝土。施工现场狭小，紧靠两栋住院楼，临边是城市支路，施工安全要求高。机房要安装一个？电子直线加速器，电子直线加速器是一种能输出高能（兆伏特级）X射线，中子射线的机器，就是一个放射源。要求有效安全防止射线的泄漏是该工程的保证。不仅要满足强度要求，而且要满足抗渗要求，更关键的是要防x、中子射线辐射。结构要求不允许有蜂窝、麻面、空洞、漏筋等缺陷。更不能出现任何裂缝现象的发生。3、技术分析研究3.1专项施工方案的论证：3.11、浇筑时间：地处甘肃东部的平凉，2010年11月10日气温平均低于-5℃，夜间-12℃，昼夜温差较大，已正直冬期施工阶段，冬期施工确保质量难度大。经质量监督、监理、设计、建设、施工、商混站两次论证确定来年2011年3月中旬，进行大体积防辐射混凝土板墙的施工。这个季节昼夜温差适中，最高温度10℃，平均气温6℃，夜间2℃，砂石不用降温，混凝土入模温度不高，有利于减少水泥水化热过快释放，降低温升，调节混凝土内外温差过大，最大限度的降低混凝土内外温差，消除混凝土内应力产生的裂缝。3.11、模板支撑体系；现浇板的重量大约665吨，4209kg/m2，内支撑立杆间距40cm，竖向间距60cm,横梁采用L工字钢，底模厚度为10cm*20cm方木满铺。板墙采取竹胶板模板，可改善混凝土表面热交换条件，减小混凝土降温速率，外支撑双排桁架，纵横杆间距，支撑体系验算（略），墙体模板对拉螺栓因为穿透混凝土墙体，对拉螺栓中间按照传统的焊接铅板的处理办法，但是模版拆除后，外漏端头采用割断深度1-2cm，并用膨胀水泥砂浆填塞，防止对拉螺栓锈蚀射线泄漏。3.12混凝土浇筑、振捣、接茬方法混凝土要求不允许有蜂窝、麻面、孔洞、等缺陷。更不能出现漏筋、任何裂缝现象的发生。比一般普通混凝土要求标准非常高，浇筑、振捣、接茬方法是该工程的关键。板墙体采取一次分层、循环、不间断、连续浇筑750m3，循环间息过程不超过1小时，分层浇筑高度控制在50cm，避免出现过大高差，控制温升，浇筑振捣时震动棒插入下层控制在6-7cm，最大程度的控制离析、泌水产生的振捣不密实，派专人随时清除泌水，保证不形成浮浆、水平缝隙，防止射线的泄漏。混凝土接茬的处理：为了避免形成水平施工缝，防止射线水平穿透混凝土，墙体施工接茬采用L型接茬，自下而上分层均匀上升浇筑（附图），杜绝辐射因素产生板的接茬采用水平接茬，浇筑从板中向四周分层循环，分层厚度40cm，有利于混凝土表面温度交换散热，防止垂直施工缝产生，3.13、原材料的化验水泥采用海螺牌PO42.5水泥，经河沙场中租砂，含泥量%，细度模数2.5宁夏粉石厂粉碎石5-31.5mm，含泥量%，平凉天泰商混，塌落度要求为l6cm.，粉煤灰掺量，CAS掺料系硫酸铝钙型微膨...
