大体积混凝土VIP免费

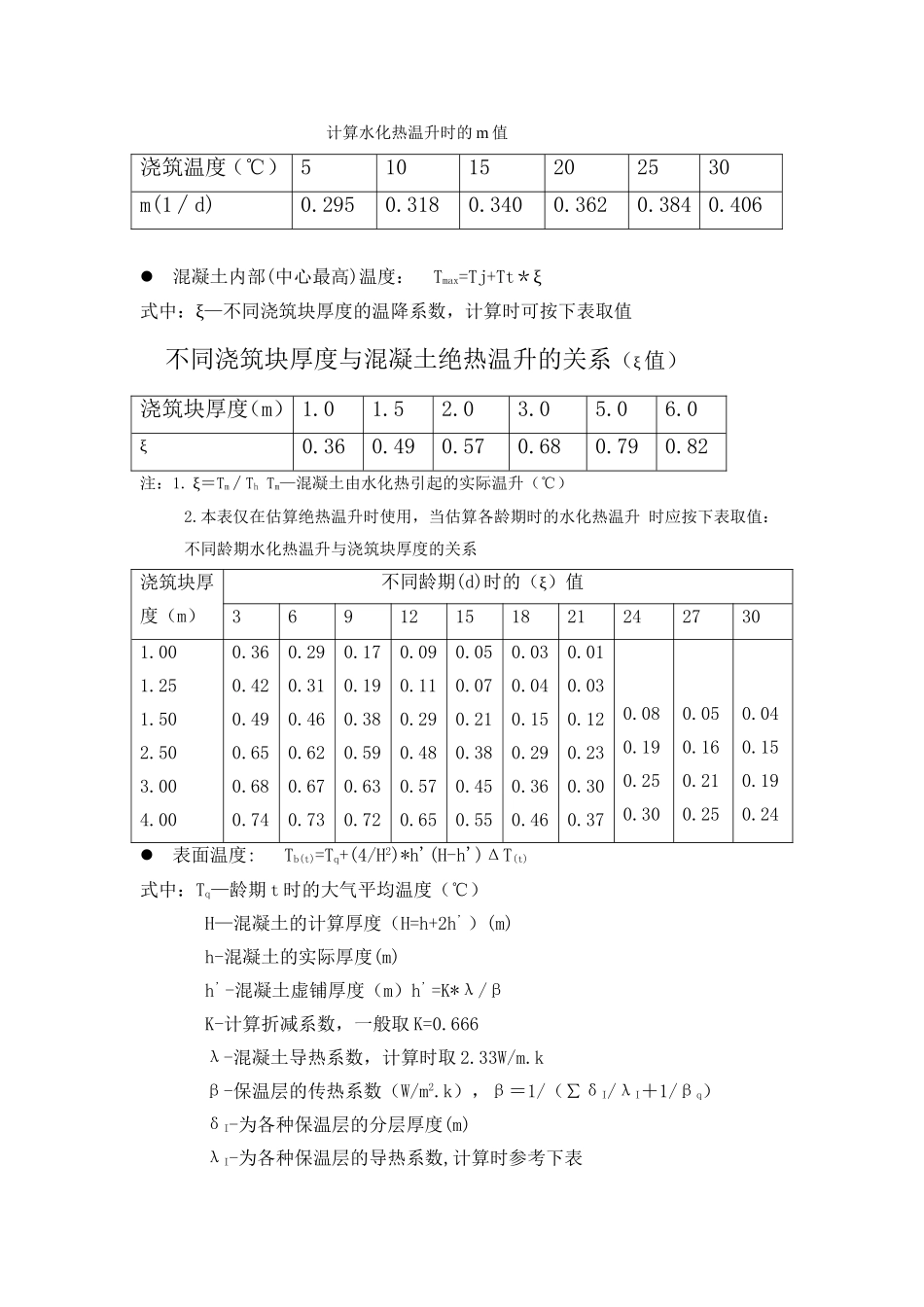

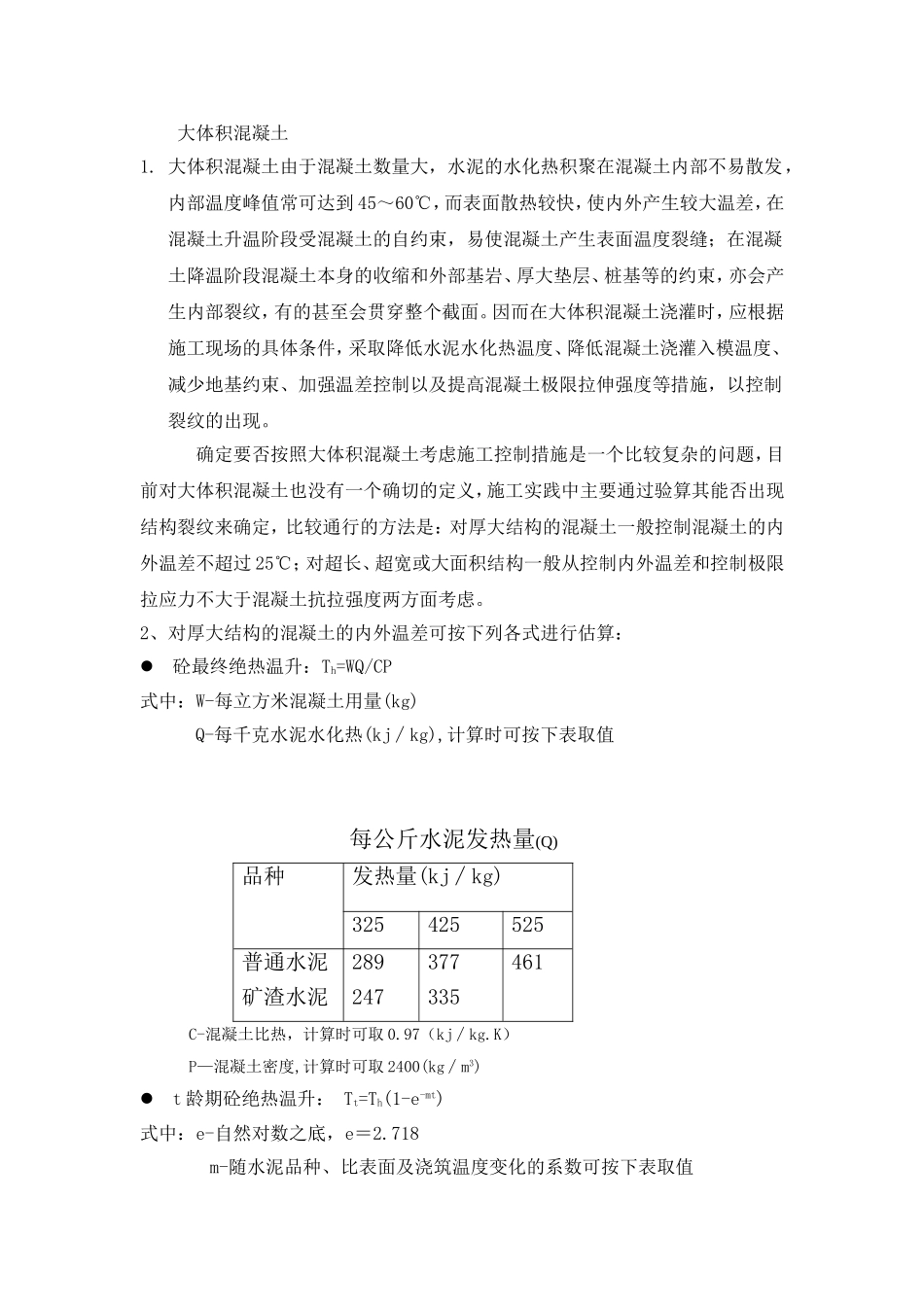

大体积混凝土1.大体积混凝土由于混凝土数量大，水泥的水化热积聚在混凝土内部不易散发，内部温度峰值常可达到45～60℃，而表面散热较快，使内外产生较大温差，在混凝土升温阶段受混凝土的自约束，易使混凝土产生表面温度裂缝；在混凝土降温阶段混凝土本身的收缩和外部基岩、厚大垫层、桩基等的约束，亦会产生内部裂纹，有的甚至会贯穿整个截面。因而在大体积混凝土浇灌时，应根据施工现场的具体条件，采取降低水泥水化热温度、降低混凝土浇灌入模温度、减少地基约束、加强温差控制以及提高混凝土极限拉伸强度等措施，以控制裂纹的出现。确定要否按照大体积混凝土考虑施工控制措施是一个比较复杂的问题，目前对大体积混凝土也没有一个确切的定义，施工实践中主要通过验算其能否出现结构裂纹来确定，比较通行的方法是：对厚大结构的混凝土一般控制混凝土的内外温差不超过25℃；对超长、超宽或大面积结构一般从控制内外温差和控制极限拉应力不大于混凝土抗拉强度两方面考虑。2、对厚大结构的混凝土的内外温差可按下列各式进行估算：砼最终绝热温升：Th=WQ/CP式中：W-每立方米混凝土用量(kg)Q-每千克水泥水化热(kj∕kg),计算时可按下表取值每公斤水泥发热量(Q)品种发热量(kj∕kg)325425525普通水泥矿渣水泥289247377335461C-混凝土比热，计算时可取0.97（kj∕kg.K）P—混凝土密度,计算时可取2400(kg∕m3)t龄期砼绝热温升：Tt=Th(1-e-mt)式中：e-自然对数之底，e＝2.718m-随水泥品种、比表面及浇筑温度变化的系数可按下表取值计算水化热温升时的m值浇筑温度（℃）51015202530m(1∕d)0.2950.3180.3400.3620.3840.406混凝土内部(中心最高)温度：Tmax=Tj+Tt＊ξ式中：ξ—不同浇筑块厚度的温降系数，计算时可按下表取值不同浇筑块厚度与混凝土绝热温升的关系（ξ值）浇筑块厚度（m）1.01.52.03.05.06.0ξ0.360.490.570.680.790.82注：1.ξ＝Tm∕ThTm—混凝土由水化热引起的实际温升（℃）2.本表仅在估算绝热温升时使用，当估算各龄期时的水化热温升时应按下表取值：不同龄期水化热温升与浇筑块厚度的关系浇筑块厚度（m）不同龄期(d)时的（ξ）值369121518212427301.001.251.502.503.004.000.360.420.490.650.680.740.290.310.460.620.670.730.170.190.380.590.630.720.090.110.290.480.570.650.050.070.210.380.450.550.030.040.150.290.360.460.010.030.120.230.300.370.080.190.250.300.050.160.210.250.040.150.190.24表面温度:Tb(t)=Tq+(4/H2)*h'(H-h')ΔT(t)式中：Tq—龄期t时的大气平均温度（℃）H—混凝土的计算厚度（H=h+2h’）(m)h-混凝土的实际厚度(m)h’-混凝土虚铺厚度（m）h’=K*λ/βK-计算折减系数，一般取K=0.666λ-混凝土导热系数，计算时取2.33W/m.kβ-保温层的传热系数（W/m2.k），β＝1/（∑δI/λI＋1/βq）δI-为各种保温层的分层厚度(m)λI-为各种保温层的导热系数,计算时参考下表各种保温材料的导热系数（λ）（W/m.k）材料名称λ材料名称λ木模钢模草袋木屑炉渣干砂湿砂粘土红粘土砖灰砂砖0.23580.140.170.470.331.311.38～1.470.430.69～0.79甘蔗板沥青玻璃棉毡沥青矿棉油毡纸泡沫塑料制品普通混凝土加气混凝土泡沫混凝土水空气0.050.050.09～0.120.050.03～0.051.51～2.330.160.100.580.03βq—为空气层的传热系数，计算时取23W/m2.kΔT(t)—混凝土内最高温度与外界温度之差内外温差：δT(t)＝Tmax—Tb(t)混凝土内部各点的温度基本是以混凝土块厚度中心为顶点的抛物线分布，可通过下式估算：Tx(t)=Tq+(4/H2)*x'(H-x')ΔT(t)式中：x=h’+x’x’—为计算点距混凝土表面的距离（m）3.对超长、超宽结构不仅应考虑内外温差的影响，还应考虑极限拉应力影响，实际施工中可通过估算实际结构的平均伸缩缝间距，并与实际结构的尺寸进行比较平均伸缩缝间距可按下列步骤进行估算：⑴计算极限拉伸值εP=0.5RL（1＋10μp/d）10-4式中：RL—混凝土设计抗拉强度(MPa)（详见混凝土设计规范）μp-配筋率d—钢筋直径（mm）⑵计算混凝土的收缩变形值：εy＝εy0（1-e-0.01τ）×M1×M2……×Mn式中：εy0—混凝土在标准状态下的最终收缩值，取3.24×10-4/℃τ—从混凝土...
