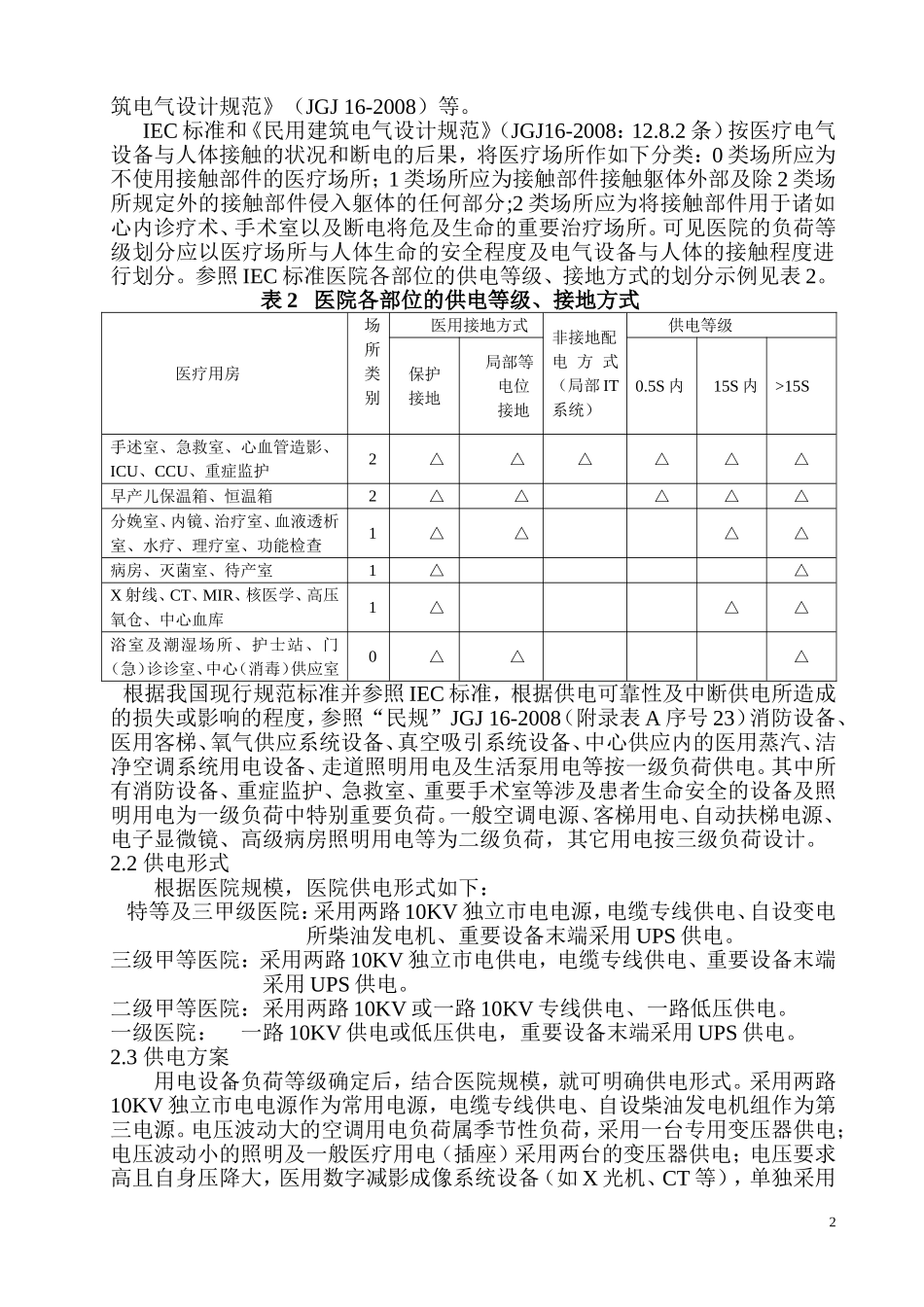

大型综合医院配电设计甘肃省建筑设计研究院王治义730030摘要：结合大型综合医院工程配电设计实例，阐述相关规范在设计实践中的应用关键词：综合医院负荷等级配电系统1工程概况按照功能、任务不同，我国医院分为一级、二级、三级。一级医院：是直接向一定人口的社区提供预防、医疗、保健、康复服务的基层医院、卫生院；二级医院：是向多个社区提供综合医疗卫生服务和承担一定教学、科研任务的地区性医院；三级医院：是向几个地区提供高水平专科性医疗卫生服务和执行高等教学、科研任务的区域性以上医院。各级医院又分为甲、乙、丙三等，三级医院增设特等。一般综合性医院均设有急诊、门诊、手术、医技、康复、体检、行政办公及服务性用房。现结合大型综合医院工程的配电设计实例，对相应规范在设计过程中可操作性及应用，进行讲解。兰州大学附属第二医院属三级甲等医院，该院医疗综合楼建筑面积109505平方米，建筑高度68.55米。地下三层，地上十六层。地下三层及地下二层部分平时为汽车停车场，战时为人防。变配电所、水泵房、楼宇自动化管理控制室、信息中心等设备用房均设在地下二层。地下一层为柴油发电机房、消控室、放疗科、中心供应、洗衣房等。一至三层为门诊医技，四层为手术室及ICU，五层为行政办公及设备层，六层为产科及产房，七至十六层为标准护理单元。设置病房420间，共1163床。诊室52间，手术室23间，其中四层设洁净手术室21间，I级（百级手术室）4间，II级（千级手术室）8间，III级（万级手术室）9间。洁净手术室的分级见表1。表1洁净手术室的分级等级手术室名称手术切口类别适用手术提示Ⅰ特别洁净手术室Ⅰ关节置换手术、器官移植手术及脑外科、心脏外科和眼科等手术中的无菌手术Ⅱ标准洁净手术室Ⅰ胸外科、整形外科、泌尿外科、肝胆胰外科、骨外科和普通外科中的一类切口无菌手术Ⅲ一般洁净手术室Ⅱ普通外科（除去一类切口手术）、妇产科等手术Ⅳ准洁净手术室Ⅲ肛肠外科及污染类等手术2供电系统2.1负荷分级在确定医院供电系统之前，首先根据供电要求进行负荷分级。IEC标准中供电等级按照恢复供电时间分为0.5S内,15S内,>15S。而我国内规范将用电负荷根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。本设计依据的主要设计规范有《综合医院建筑设计规范》（JGJ49-88）、《医院洁净手术部建筑技术规范》（GB50333-2002）、《民用建1筑电气设计规范》（JGJ16-2008）等。IEC标准和《民用建筑电气设计规范》（JGJ16-2008：12.8.2条）按医疗电气设备与人体接触的状况和断电的后果，将医疗场所作如下分类：0类场所应为不使用接触部件的医疗场所；1类场所应为接触部件接触躯体外部及除2类场所规定外的接触部件侵入躯体的任何部分;2类场所应为将接触部件用于诸如心内诊疗术、手术室以及断电将危及生命的重要治疗场所。可见医院的负荷等级划分应以医疗场所与人体生命的安全程度及电气设备与人体的接触程度进行划分。参照IEC标准医院各部位的供电等级、接地方式的划分示例见表2。表2医院各部位的供电等级、接地方式医疗用房场所类别医用接地方式非接地配电方式（局部IT系统）供电等级保护接地局部等电位接地0.5S内15S内>15S手述室、急救室、心血管造影、ICU、CCU、重症监护2△△△△△△早产儿保温箱、恒温箱2△△△△△分娩室、内镜、治疗室、血液透析室、水疗、理疗室、功能检查1△△△△病房、灭菌室、待产室1△△X射线、CT、MIR、核医学、高压氧仓、中心血库1△△△浴室及潮湿场所、护士站、门（急）诊诊室、中心（消毒）供应室0△△△根据我国现行规范标准并参照IEC标准，根据供电可靠性及中断供电所造成的损失或影响的程度，参照“民规”JGJ16-2008（附录表A序号23）消防设备、医用客梯、氧气供应系统设备、真空吸引系统设备、中心供应内的医用蒸汽、洁净空调系统用电设备、走道照明用电及生活泵用电等按一级负荷供电。其中所有消防设备、重症监护、急救室、重要手术室等涉及患者生命安全的设备及照明用电为一级负荷中特别重要负荷。一般空调电源、客梯用电、自动扶梯电源、电子显微镜、高级病房照明用电等为二级负荷，其它用电按...
