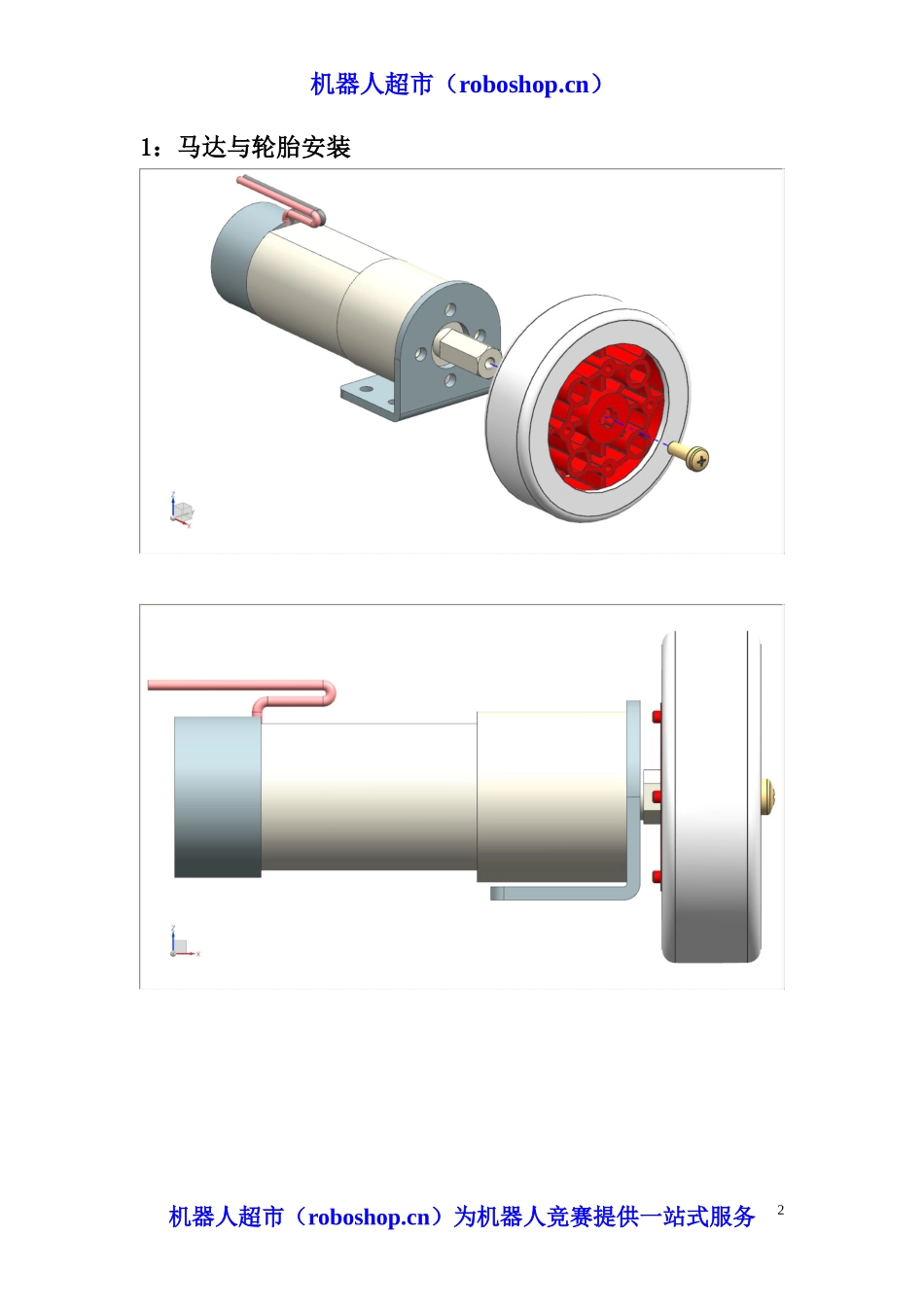

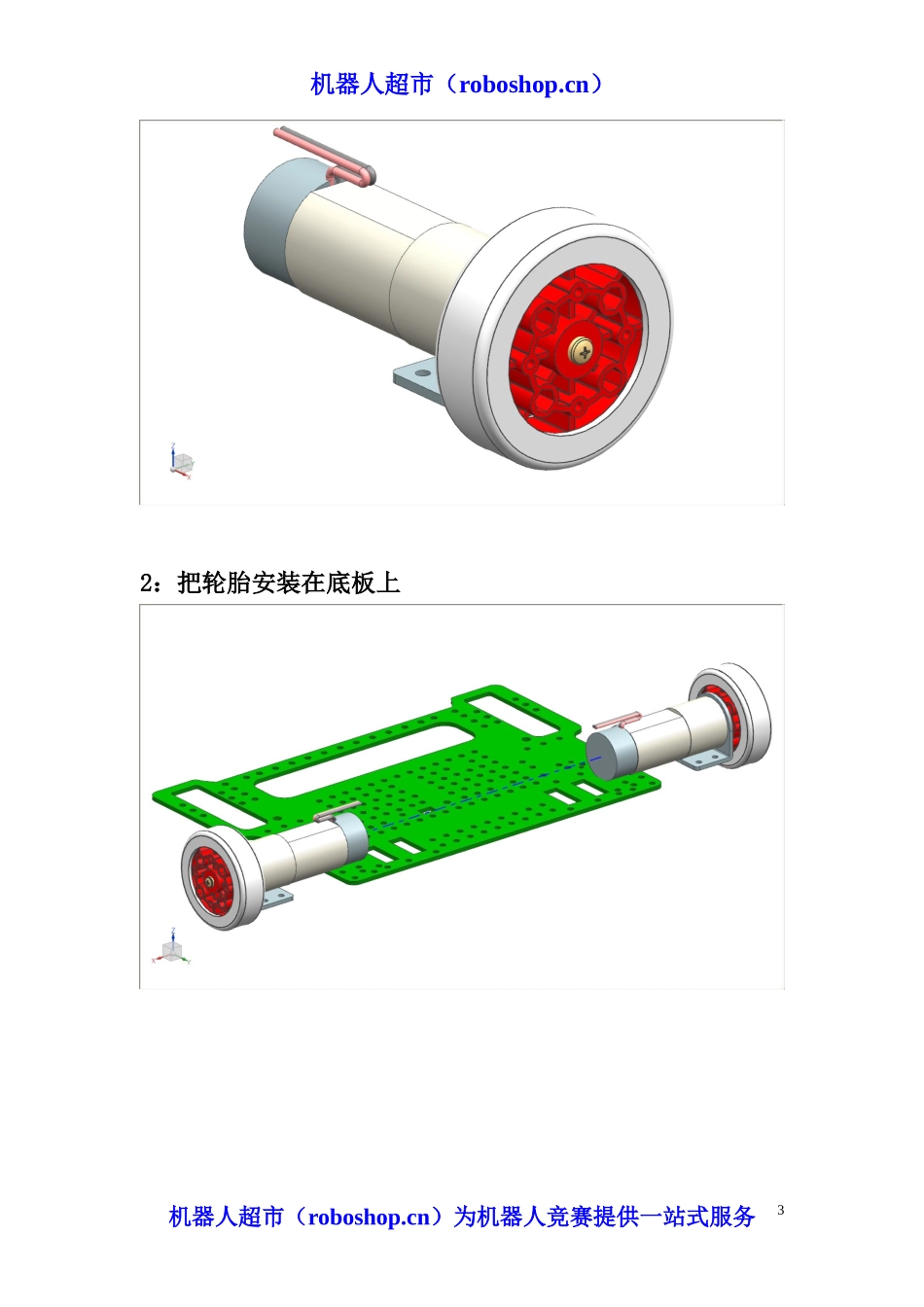

机器人超市（roboshop.cn）JMC-KX-1010综合技能搭建手册机器人超市（roboshop.cn）为机器人竞赛提供一站式服务1机器人超市（roboshop.cn）1：马达与轮胎安装机器人超市（roboshop.cn）为机器人竞赛提供一站式服务注意：JMP-BP-1270轮胎上的孔与马达轴上的平台要对齐注意：轮胎与马达之间要有一定的空隙M3x8螺栓(BM-2009)JMP-BP-1270轮胎马达(BE-3551)2机器人超市（roboshop.cn）2：把轮胎安装在底板上机器人超市（roboshop.cn）为机器人竞赛提供一站式服务锁紧后示图注意：马达的安装是向内插入3机器人超市（roboshop.cn）机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3x8螺栓(BM-2009)注意：先上好外侧的螺栓在上内侧的螺栓马达向内插入后效果图M3防松螺母(BM-3003）4机器人超市（roboshop.cn）上好螺栓的效果如图：3：安装寻迹卡机器人超市（roboshop.cn）为机器人竞赛提供一站式服务寻迹卡(BE-1125)M2.5X14(BM-2002）铜螺柱(BM-3004)5机器人超市（roboshop.cn）效果图如下4：安装前导轮机器人超市（roboshop.cn）为机器人竞赛提供一站式服务通过M3X10（BM-2017）的螺栓跟两个直管柱Φ3.2X4、BM-7110定位轴锁紧，同时两端各插入一个直管柱Φ3.2X4和光轴直管柱Φ3.2X4定位轴锁紧BM-7110M3X10(BM-2017)6机器人超市（roboshop.cn）效果图如下螺栓锁紧机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3x6螺栓(BM-2011）7机器人超市（roboshop.cn）同样的方法安装另一半的前导轮，效果图如下机器人超市（roboshop.cn）为机器人竞赛提供一站式服务8机器人超市（roboshop.cn）5：安装RCU效果图如下机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3*25螺栓(BM-2029）M3*25铜柱(BM-3019）M3x6螺栓(BM-2011）X1-RCU(BM-5131）9机器人超市（roboshop.cn）6.安装后滑板6.1：安装支撑铜螺柱（从上而下，用2个M3X50无外牙螺纹铜柱，6个M3X50带外牙螺纹铜柱，2个M3X9铜柱跟6个M3X6锁紧并且固定在底板上）机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3*6螺栓（BM-2011）M3*50带外牙螺纹铜柱(BM-3028)注意：这两条是M3*50无外牙螺纹铜柱（BM-3022）M3*9铜柱(BM-3020)螺栓安装孔位如下10机器人超市（roboshop.cn）效果图如下6.2：安装滑板机器人超市（roboshop.cn）为机器人竞赛提供一站式服务11机器人超市（roboshop.cn）效果图如下6.3安装后爪机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M2.5*48螺栓（BM-2004）铜螺柱（BM-3004）滑轨胶钉锁紧(BP-4046)12机器人超市（roboshop.cn）注意：后爪分为左右两款，安装时需要错位，请看清两款安装位置，为上长下短。安装效果图机器人超市（roboshop.cn）为机器人竞赛提供一站式服务长短M3X10(BM-2017)M3（BM-3003）防松螺母后视图看为左伺服BE-9100伺服13机器人超市（roboshop.cn）安装效果图机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3防松螺母（BM-3003）M3X10(BM-2017)后视图看为右伺服长短BE-9100伺服14机器人超市（roboshop.cn）6.4：安装小伺服及活页安装效果图机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M2.5X14(BM-2002)活页(BM-4101)BE-9100伺服铜螺柱(BM-3004）M3X8(BM-2009)M3防松螺母(BM-3003)15机器人超市（roboshop.cn）6.5：滑板安装底板锁紧效果图机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3X6螺栓（BM-2011）16机器人超市（roboshop.cn）7：安装机械臂7.1：安装伺服马达转盘效果图如下机器人超市（roboshop.cn）为机器人竞赛提供一站式服务装盘为金属伺服马达(JMP-BE-9509)有配备M1.8螺丝(BM-1011)17机器人超市（roboshop.cn）7.2：安装伺服及上爪机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3X10(BM-2017)M3防松螺母(BM-3003)伺服马达(BE-9100))18机器人超市（roboshop.cn）效果图如下机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M2.5X23(BM-2010)直管柱Φ3.2X4铜螺柱(BM-3004）19机器人超市（roboshop.cn）7.2：安装下爪机器人超市（roboshop.cn）为机器人竞赛提供一站式服务M3X8(BM-2009)M3防松螺母(BM-3003)20机器人超市（robosho...
