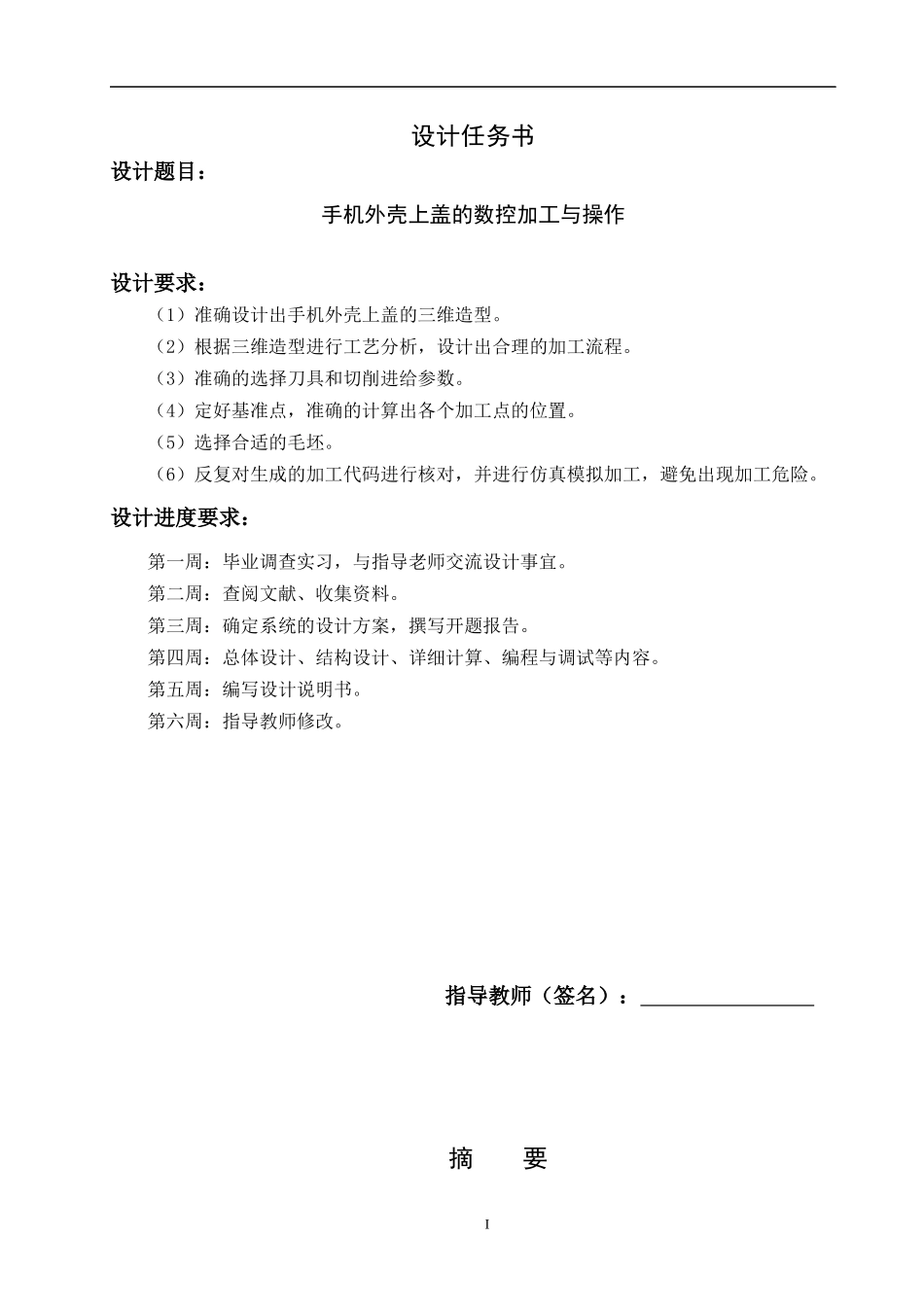

设计任务书设计题目:手机外壳上盖的数控加工与操作设计要求:(1)准确设计出手机外壳上盖的三维造型。(2)根据三维造型进行工艺分析,设计出合理的加工流程。(3)准确的选择刀具和切削进给参数。(4)定好基准点,准确的计算出各个加工点的位置。(5)选择合适的毛坯。(6)反复对生成的加工代码进行核对,并进行仿真模拟加工,避免出现加工危险。设计进度要求:第一周:毕业调查实习,与指导老师交流设计事宜。第二周:查阅文献、收集资料。第三周:确定系统的设计方案,撰写开题报告。第四周:总体设计、结构设计、详细计算、编程与调试等内容。第五周:编写设计说明书。第六周:指导教师修改。指导教师(签名):摘要I数控加工程序是有多道复杂的程序组成的,从数控加工前应做的准备开始到数控加工工艺分析、数控刀具及其选择、工件装夹方式与数控加工夹具的选择、程序编制中的数值计算、数控加工程序的编制、数控车、铣削加工及自动编程技术等内容等数控加工时都要考虑。本设计采用的数控机床为西门子系统。通过对课题任务的分析,确定手机外壳的加工流程:1.利用数控软件对零件进行造型。2.对零件造型进行分析并生成G代码。3.对G代码进行校验编辑。4.进行数控加工。然后用CAXA软件生成模型,也就是3D成型图,再对模型进行分析,分三次加工,先粗加工,然后对模型进行仿真,仿真过后,进行后置处理,生成G代码,也就是程序,最后效验G代码,检查程序是否正确。然后利用生成的程序进行试切和零件加工,最后记录加工过程。数控机床是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物,发展数控机床适当前我国机械制造业技术改造的必由之路,是未来工厂自动化的基础。关键词:加工工艺分析,CAXA,实体造型,数控加工II目录1.数控加工要求..............................................................................................................................11.1数控加工简介.......................................................................................................................11.2数控加工必须遵循的一般原则...........................................................................................21.3数控加工的步骤...................................................................................................................31.4数控加工的基本内容...........................................................................................................32工艺过程设计..............................................................................................................................62.1工艺分析...............................................................................................................................62.2确定装夹方案.......................................................................................................................62.3刀具的选择和铣削参数.......................................................................................................72.4对刀的方式...........................................................................................................................93零件的三维造型设计................................................................................................................114零件的加工工艺规程................................................................................................................124.1数控加工工序.....................................................................................................................125加工程序及主要操作步骤........................................................................................................135.1加工程序.......................
