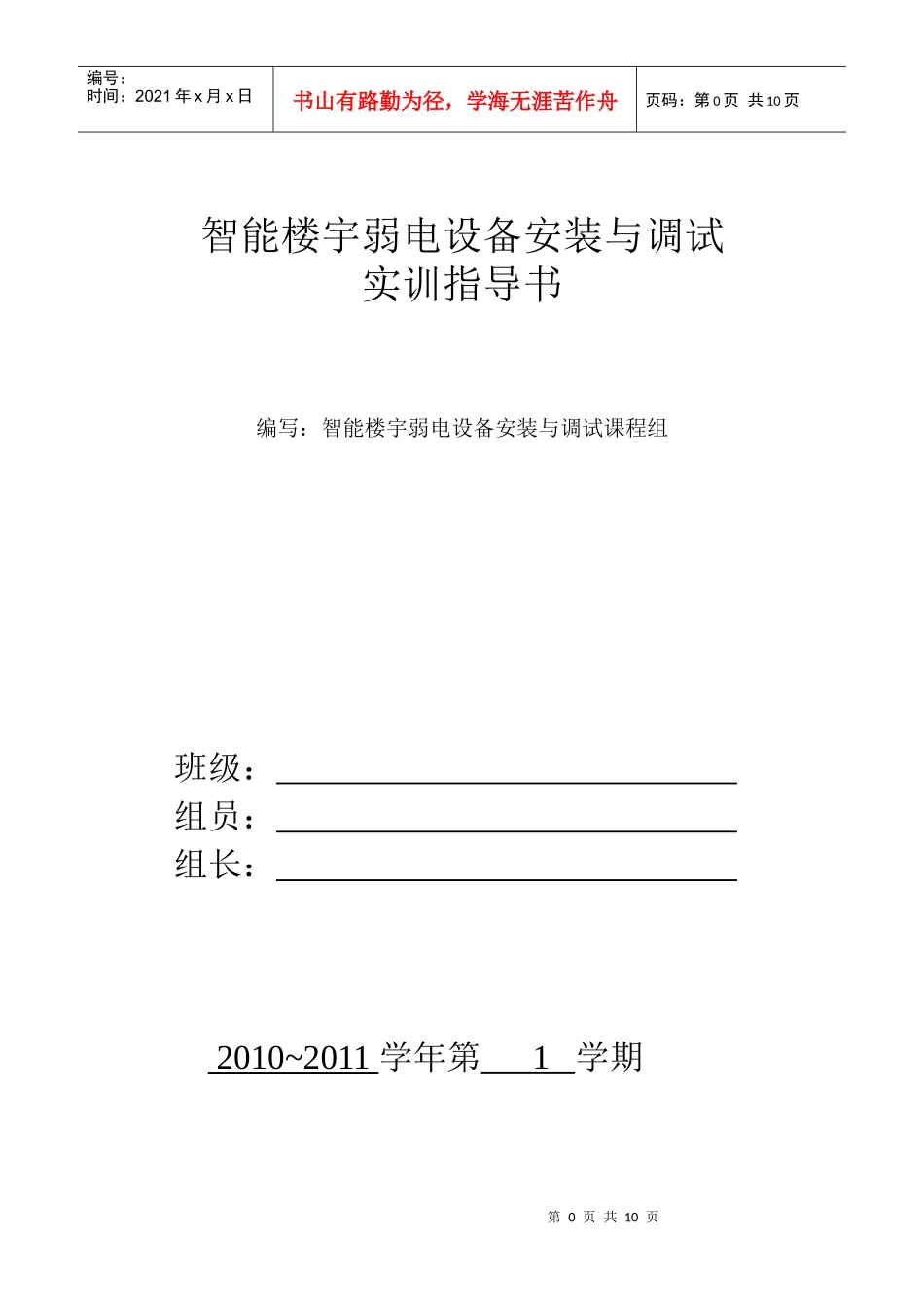

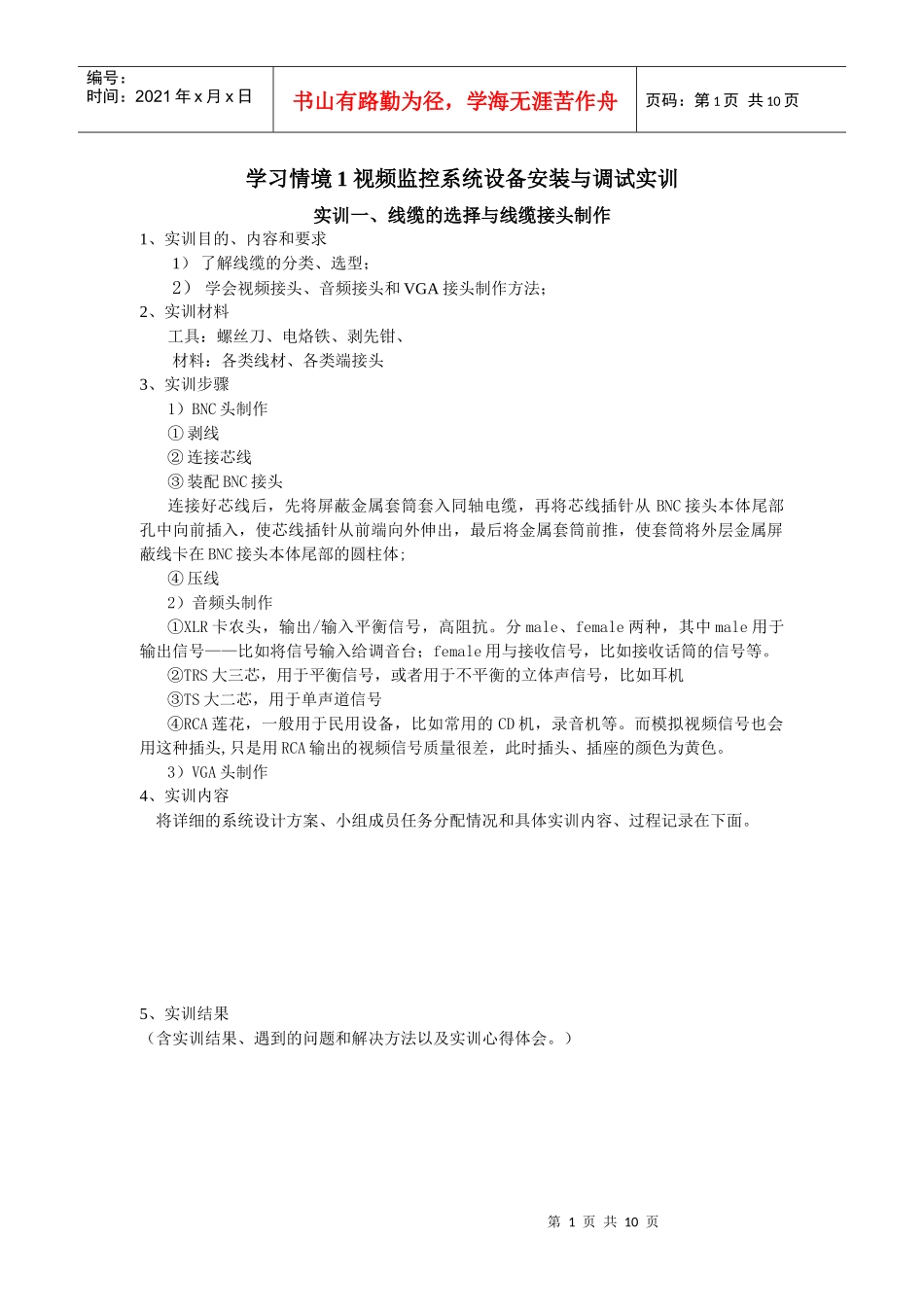

第0页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共10页智能楼宇弱电设备安装与调试实训指导书编写：智能楼宇弱电设备安装与调试课程组班级：组员：组长：2010~2011学年第1学期第1页共10页第0页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页学习情境1视频监控系统设备安装与调试实训实训一、线缆的选择与线缆接头制作1、实训目的、内容和要求1）了解线缆的分类、选型；2）学会视频接头、音频接头和VGA接头制作方法；2、实训材料工具：螺丝刀、电烙铁、剥先钳、材料：各类线材、各类端接头3、实训步骤1）BNC头制作①剥线②连接芯线③装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;④压线2）音频头制作①XLR卡农头，输出/输入平衡信号，高阻抗。分male、female两种，其中male用于输出信号——比如将信号输入给调音台；female用与接收信号，比如接收话筒的信号等。②TRS大三芯，用于平衡信号，或者用于不平衡的立体声信号，比如耳机③TS大二芯，用于单声道信号④RCA莲花，一般用于民用设备，比如常用的CD机，录音机等。而模拟视频信号也会用这种插头,只是用RCA输出的视频信号质量很差，此时插头、插座的颜色为黄色。3）VGA头制作4、实训内容将详细的系统设计方案、小组成员任务分配情况和具体实训内容、过程记录在下面。5、实训结果（含实训结果、遇到的问题和解决方法以及实训心得体会。）第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页实训二、镜头的分类、型号和摄像机安装1．实训目的、内容和要求（1）认识镜头的分类、型号（2）能对被摄范围计算镜头焦距（3）各种镜头安装到摄像机并进行调焦和对焦（4）学会一体化摄像机的使用2.实训材料工具：涨塞、螺丝刀、改锥、小锤、电钻材料：各类镜头若干、彩色低照度摄像机一台、一体化摄像机一台；直流电源一个；视频线材若干、直流电源一个、监视器一台、支架3.实训步骤1）阅读各视频监控系统设备产品说明书2）摄像机镜头安装调试①摄像机、镜头的选择②摄像机、镜头、支架和防护罩的安装③摄像机测试步骤④测试摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其球型失真、耗电量、最低工作电压。下面介绍清晰度和色彩还原性以及照度、逆光补偿等指标的测试。4、实训内容将详细的系统设计方案、小组成员任务分配情况和具体实训内容、过程记录在下面。5、实训结果（含实训结果、遇到的问题和解决方法以及实训心得体会。）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页实训三、解码器、云台、摄像机的连接1、实训目的、内容和要求（1）认识云台、解码器（2）了解解码器的作用、使用方法和接线（3）实现解码器自检验证（4）解码器、云台、摄像机和监视器联控调试2、实训材料工具：涨塞、螺丝刀、改锥、小锤、电钻材料：彩色低照度摄像机一台、一体化摄像机一台；直流电源一个；视频线材若干、直流电源一个、监视器一台、支架、云台一台、解码器一台3、实训步骤1).阅读各视频监控系统设备产品说明书2）安装云台解码器①摄像机进行单体调试；②阅读解码器说明书，画出云台、解码器、码转器接线图；③云台和解码器接线（内置解码器不需要接线），检查解码器、云台设备是否正常；④摄像机固定在云台上，并对摄像机和解码器接线；⑤摄像机的视频输出连接到原有学校监控系统的视频线上；⑥对解码器的拨码盘进行拨码，做解码器的自检实验；（内置解码器自动自检）⑦解码器的通讯线与原有码转器的对应端子连接；⑧云台、解码器故障处理方法4、实训内容将详细的系统设计方案、小组成员任务分配情况和具体实训内容、过程记录在下面。5、实训结果（含实训结果、遇到的问题和解决方法以及实训心得体会。）第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10...
