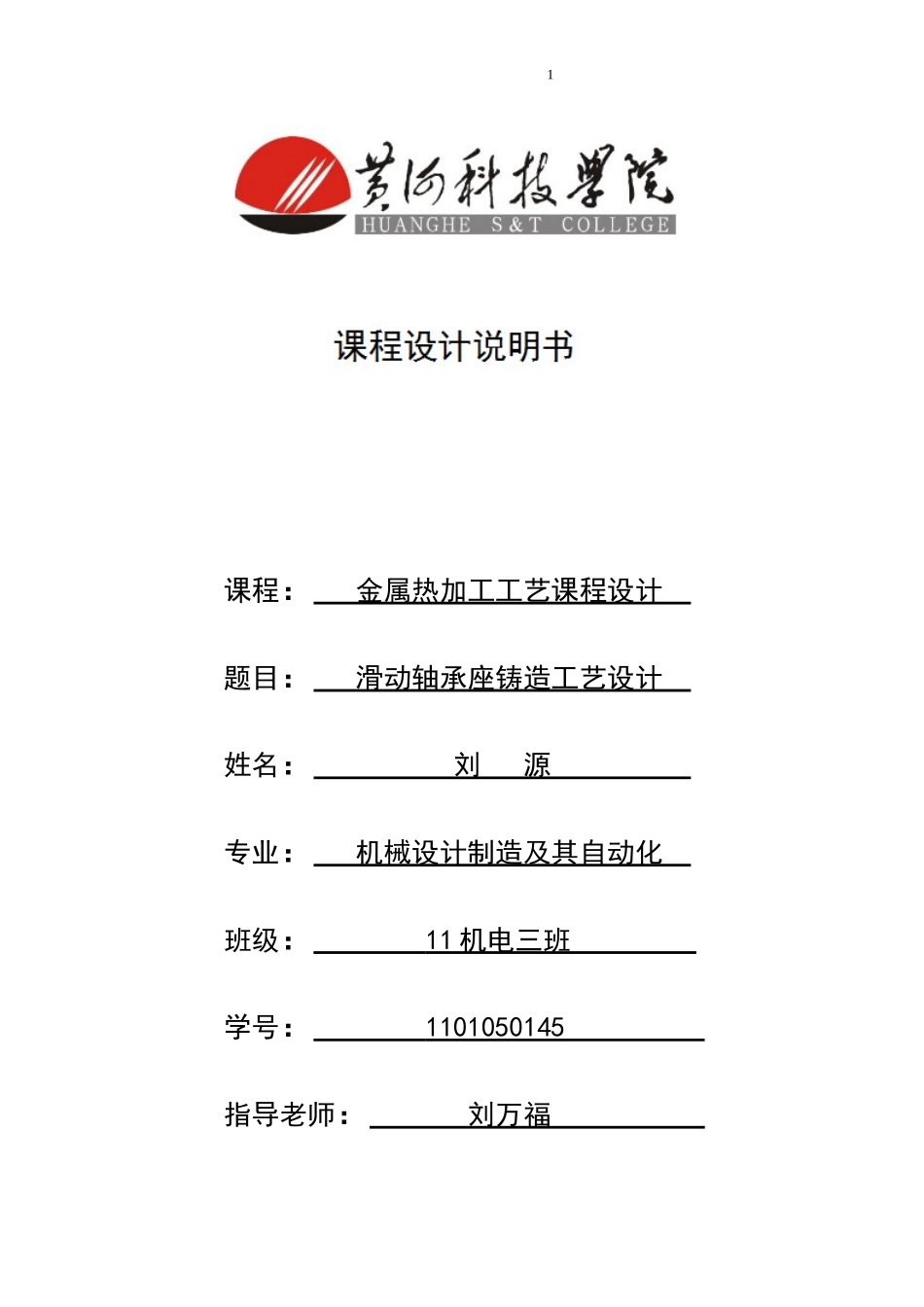

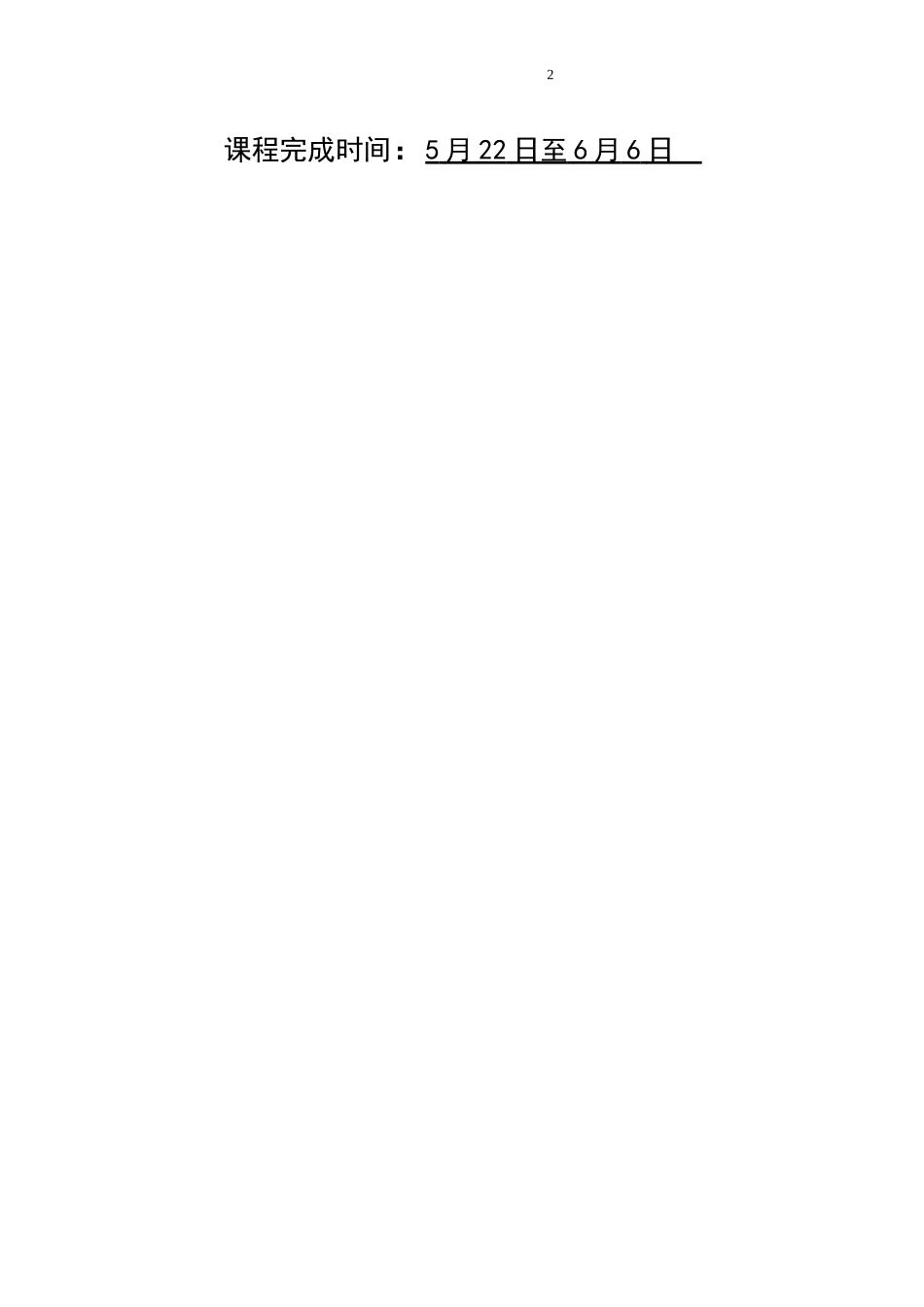

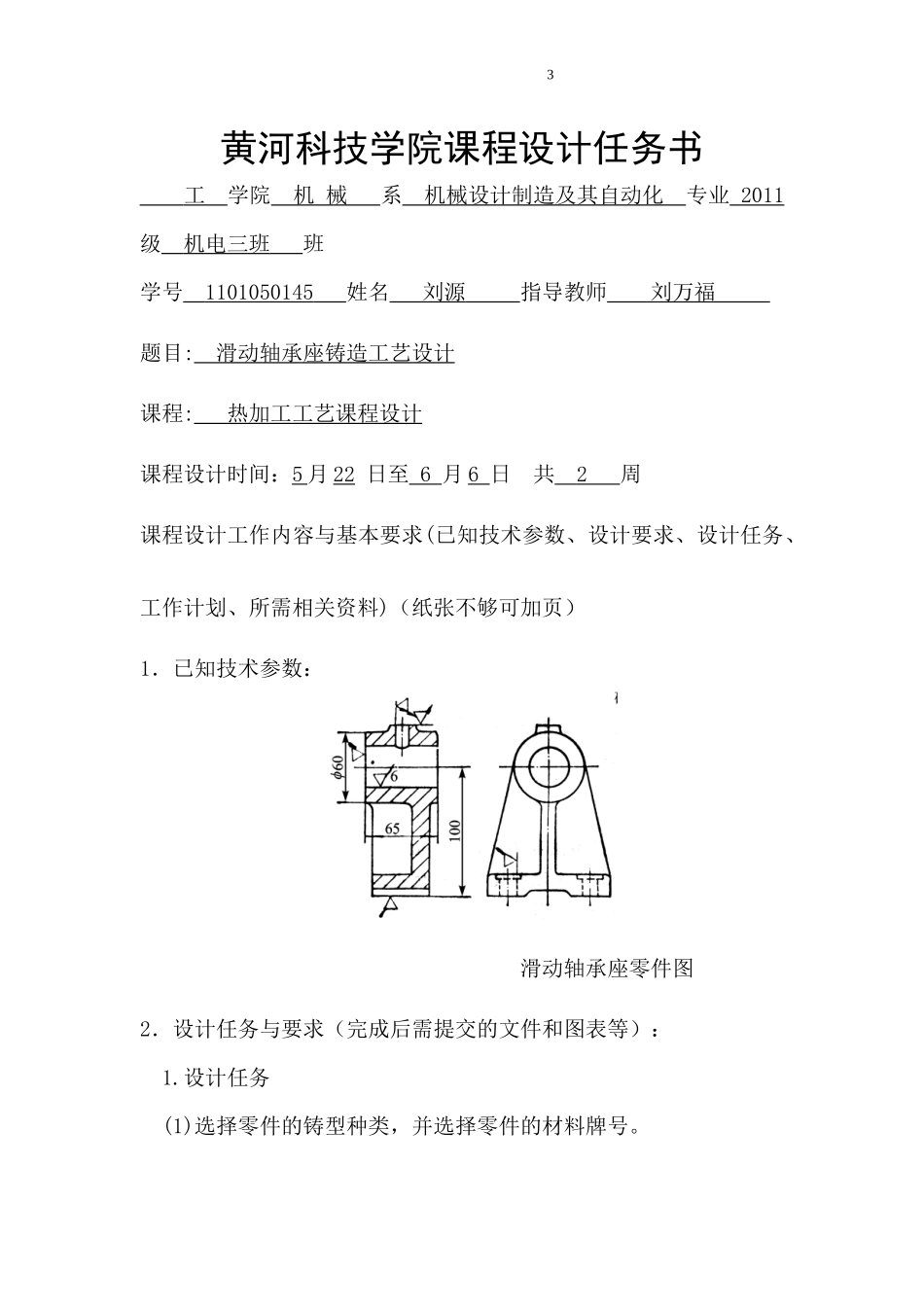

1课程：金属热加工工艺课程设计题目：滑动轴承座铸造工艺设计姓名：刘源专业：机械设计制造及其自动化班级：11机电三班学号：1101050145指导老师：刘万福2课程完成时间：5月22日至6月6日3黄河科技学院课程设计任务书工学院机械系机械设计制造及其自动化专业2011级机电三班班学号1101050145姓名刘源指导教师刘万福题目:滑动轴承座铸造工艺设计课程:热加工工艺课程设计课程设计时间：5月22日至6月6日共2周课程设计工作内容与基本要求(已知技术参数、设计要求、设计任务、工作计划、所需相关资料)（纸张不够可加页）1．已知技术参数：滑动轴承座零件图2．设计任务与要求（完成后需提交的文件和图表等）：1.设计任务(1)选择零件的铸型种类，并选择零件的材料牌号。4(2)分析零件的结构，找出几种分型方案，并分别用符号标出。(3)从保证质量和简化工艺两方面进行分析比较，选出最佳分型方案，标出浇注位置和造型方法。(4)画出零件的铸造工艺图（图上标出最佳浇注位置与分型面位置、画出机加工余量、起模斜度、铸造圆角、型芯及型芯头，图下注明收缩量）。(5)绘制出铸件图。2.设计要求(1)设计图样一律按工程制图要求，采用手绘或机绘完成，并用三号图纸出图。(2)按所设计内容及相应顺序要求，认真编写说明书（不少于1500字）。3．工作计划（进程安排）熟悉设计题目，查阅资料，做准备工作1天确定铸造工艺方案1天工艺设计和工艺计算2天绘制铸件铸造工艺图1天确定铸件铸造工艺步骤2天编写设计说明书3天答辩1天4．主要参考资料《热加工工艺基础》、《工程材料及成形技术基础》、《机械设计5手册》系主任审批意见：审批人签名：滑动轴承座铸造工艺设计摘要砂型铸造是以型砂作为造型材料，用人工或机械方法在砂箱内制造出型腔及浇注系统的铸造方法。此法不受铸件质量、尺寸、材料种类及生产批量限制，原料来源广泛、价格低廉，应用最为普遍。6铸造工艺设计就是根据铸造零件的结构特点、技术要求、生产批次和生产条件等，确定铸造工艺方案和工艺参数，绘制铸造工艺图，编制工艺卡等技术文件的过程。铸造工艺的有关文件，是生产、准备、管理和验收的依据，并用于直接指导生产操作。因此，铸造工艺设计的好坏，对铸件品质、生产率和生产成本起着重要作用。在制定铸造工艺方案之前，设计人员必须熟悉图样和铸件的使用要求，掌握实际生产的现有条件，以图样技术要求，生产批量和使用信息为依据，分析铸件结构、选择铸件种类，确定造型方法等，以便为铸造工艺的拟定奠定基础。而用于装轴瓦的部分总称壳件，其上半部称为轴承盖，下半部称7为滑动轴承座。本次对滑动轴承座进行设计。滑动轴承座大多用铸铁铸造，材料为HT200或ZG200-ZG400，承受载荷大的采用铸钢或钢板焊接结构。广泛应用于冶金，矿山，输送系统等。滑动轴承座座在铸造过程中有严格的技术要求。关键词：砂型铸造、铸造工艺、技术要求。目录第1章绪论1.1课程设计的意义………………………………………………………11.2设计题目的提出………………………………………………2第2章材料的确定………………………………………………3第3章结构工艺设计……………………………………………4第4章工艺方案的设计…………………………………………64.1铸型种类及方法确定………………………………………………64.2型芯结构及制造……………………………………………………64.3分型面的少而小的原则……………………………………………74.4铸造位置及浇注口的确定……………………………………88第5章铸件工艺参数确定………………………………………105.1加工余量………………………………………………………………125.2起模斜度及圆角确定…………………………………………………125.3收缩量选择……………………………………………………………135.4型芯及型芯头选择……………………………………………13第6章浇注系统的拟定……………………………………………166.1系统作用及结构分析…………………………………………………166.2各组元界面尺寸的确定………………………………………………166.3系统引注位置的选用………………………………...
