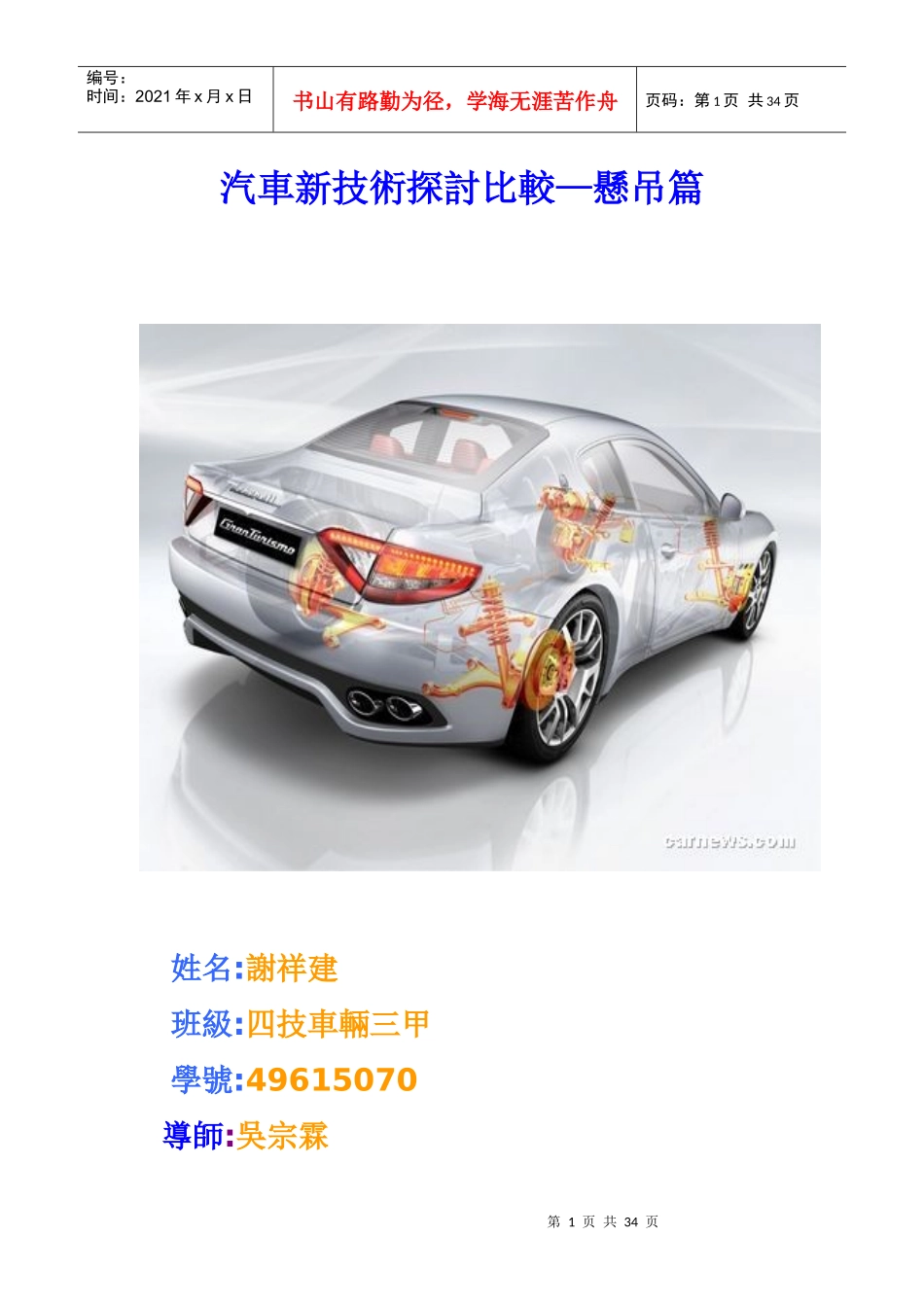

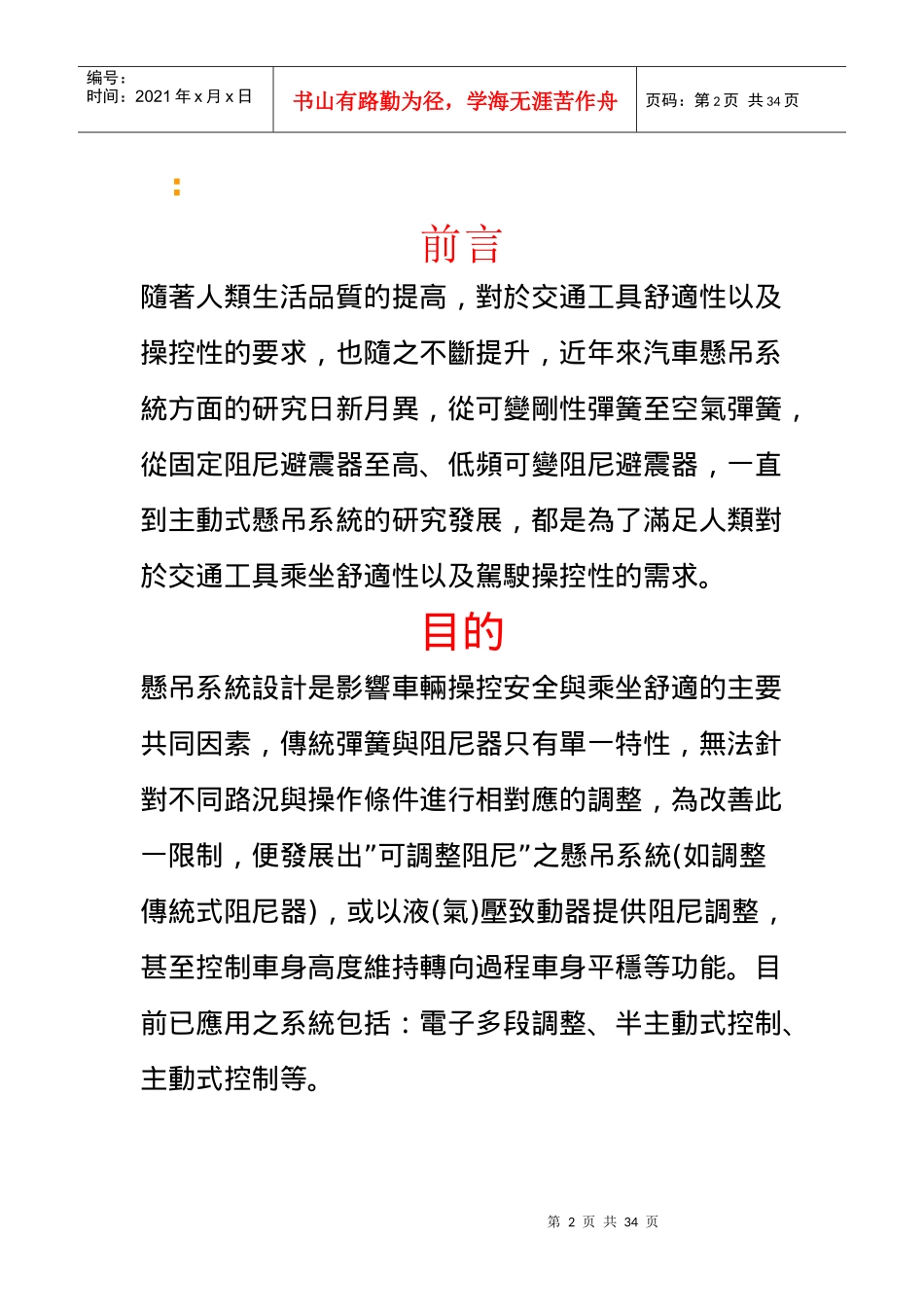

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页汽車新技術探討比較—懸吊篇姓名:謝祥建班級:四技車輛三甲學號:49615070導師:吳宗霖第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页:前言隨著人類生活品質的提高，對於交通工具舒適性以及操控性的要求，也隨之不斷提升，近年來汽車懸吊系統方面的研究日新月異，從可變剛性彈簧至空氣彈簧，從固定阻尼避震器至高、低頻可變阻尼避震器，一直到主動式懸吊系統的研究發展，都是為了滿足人類對於交通工具乘坐舒適性以及駕駛操控性的需求。目的懸吊系統設計是影響車輛操控安全與乘坐舒適的主要共同因素，傳統彈簧與阻尼器只有單一特性，無法針對不同路況與操作條件進行相對應的調整，為改善此””一限制，便發展出可調整阻尼之懸吊系統(如調整傳統式阻尼器)，或以液(氣)壓致動器提供阻尼調整，甚至控制車身高度維持轉向過程車身平穩等功能。目前已應用之系統包括：電子多段調整、半主動式控制、主動式控制等。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页目錄汽車新技術探討(懸吊)懸吊的發展現況p4國內懸吊系統專利p5懸吊分類p6主動式懸吊的介紹p10電子控制懸吊控制系統硬體架構p13電子式懸吊感知器架構p14電子控制懸吊系統網路架構p15主動懸吊作動原理p18主動式懸吊的比較p19MRC(MagneticRideControl)p29結論p30參考資料p31懸吊的發展現況第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页國內懸吊系統專利第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页懸吊分類第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页(一)被動式懸吊系統(或稱機械式懸吊)(二)電子控制懸吊-半主動式懸吊系統(三)電子控制懸吊-主動式懸吊系統(一)被動式懸吊系統(或稱機械式懸吊)：是由彈簧與減振器構成，沒有外加的控制力第7页共34页第6页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共34页來抑制外界干擾，主要是經由減振器來消散擾動的能量，使乘坐有比較好的舒適性，但在操控性能方面只能由原先的懸吊系統設計決定。此系統可分為整體式懸吊系統與獨立式懸吊系統兩類(如圖)，因其為被動式，所以不需消耗額外之動力來源，且構造簡單、較為可靠、且成本低廉，因而易於商業化，今已廣泛的應用於現有車輛。整體式懸吊獨立式懸吊(二)電子控制懸吊-半主動式懸吊系統：和被動第8页共34页第7页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共34页式懸吊系統一樣並沒有額外出力的系統來抑制外界干擾，但是可以藉由感測車體的振動行為隨時改變系統的阻尼常數，調整懸吊系統之暫態響應特性，適時消散車體的擾動行為，並進而改善乘坐的舒適性；在過彎或較高速行駛時，可依照駕駛者需求改變其阻尼常數，進而改善其暫態操控性，但並無法抑制在穩態轉向時所造成之車身傾斜。車輛因轉彎產生車體翻滾現象電子控制式懸吊傳統懸吊第9页共34页第8页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共34页(三)電子控制懸吊-主動式懸吊系統：藉由致動器提供之額外力量有效的減少系統之振動力量，進而改善乘坐的舒適性；除了可改善暫態操控性外，並可有效抑制在穩態轉向時所造成之車身傾斜，進一步改善其穩態操控性；經由最佳化設計可同時滿足舒適性與操控性的要求。因為人們對於車輛舒適性與操控性的要求提高，所以主動式懸吊系統在一些高級車上也已開始採用。Ms為乘載車身質量(Sprungmass)Mu為非乘載車身質量(Unsprungmass)第10页共34页第9页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共34页K為懸吊系統彈簧常數Kt代表輪胎彈簧常數Ct代表輪胎阻尼常數Zo則代表路面狀況主動式懸吊的介紹如：1987年嘉蘭改良舊車型利用衰減力與彈簧控制成為主動補正車身姿勢系統，圖...
