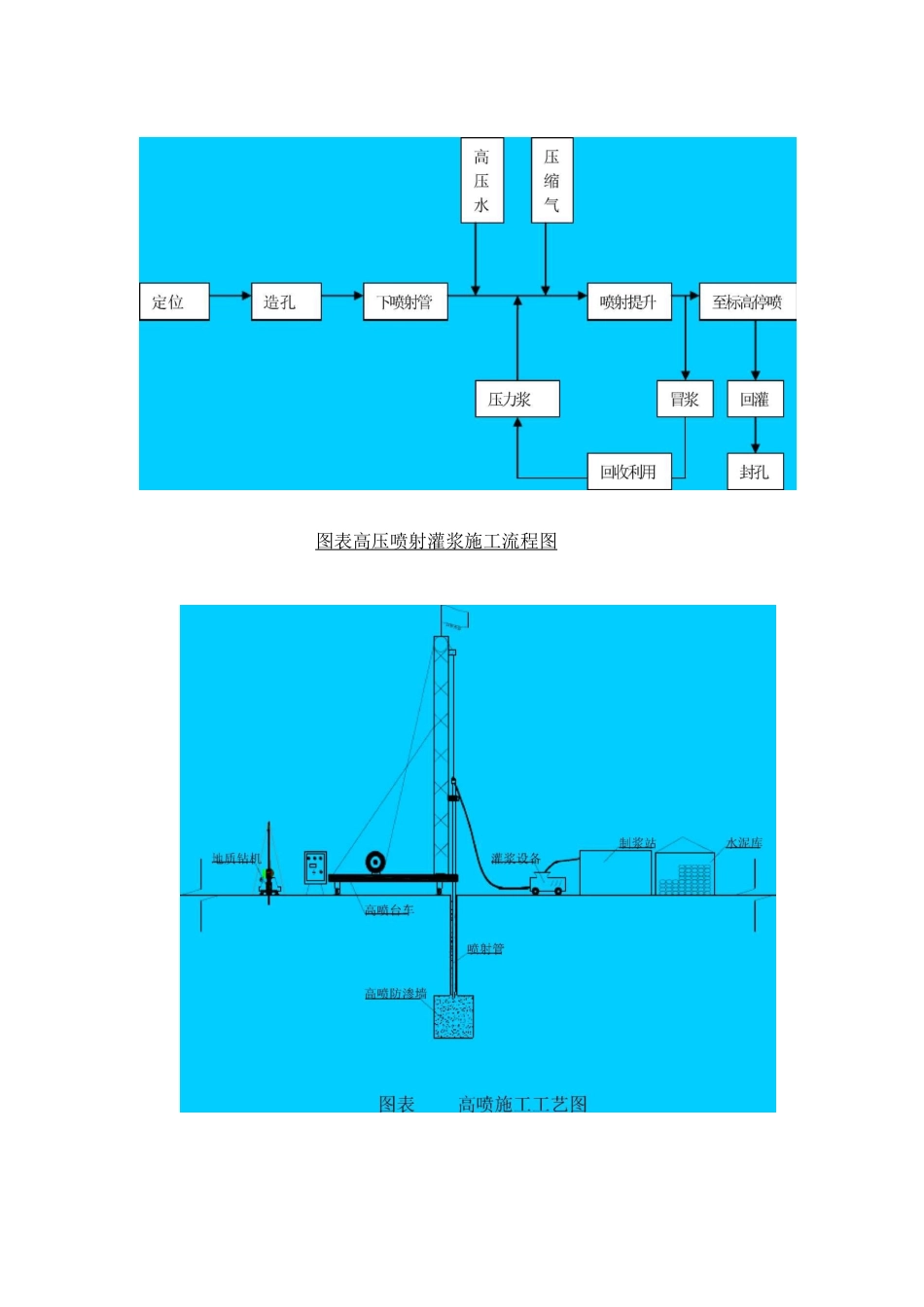

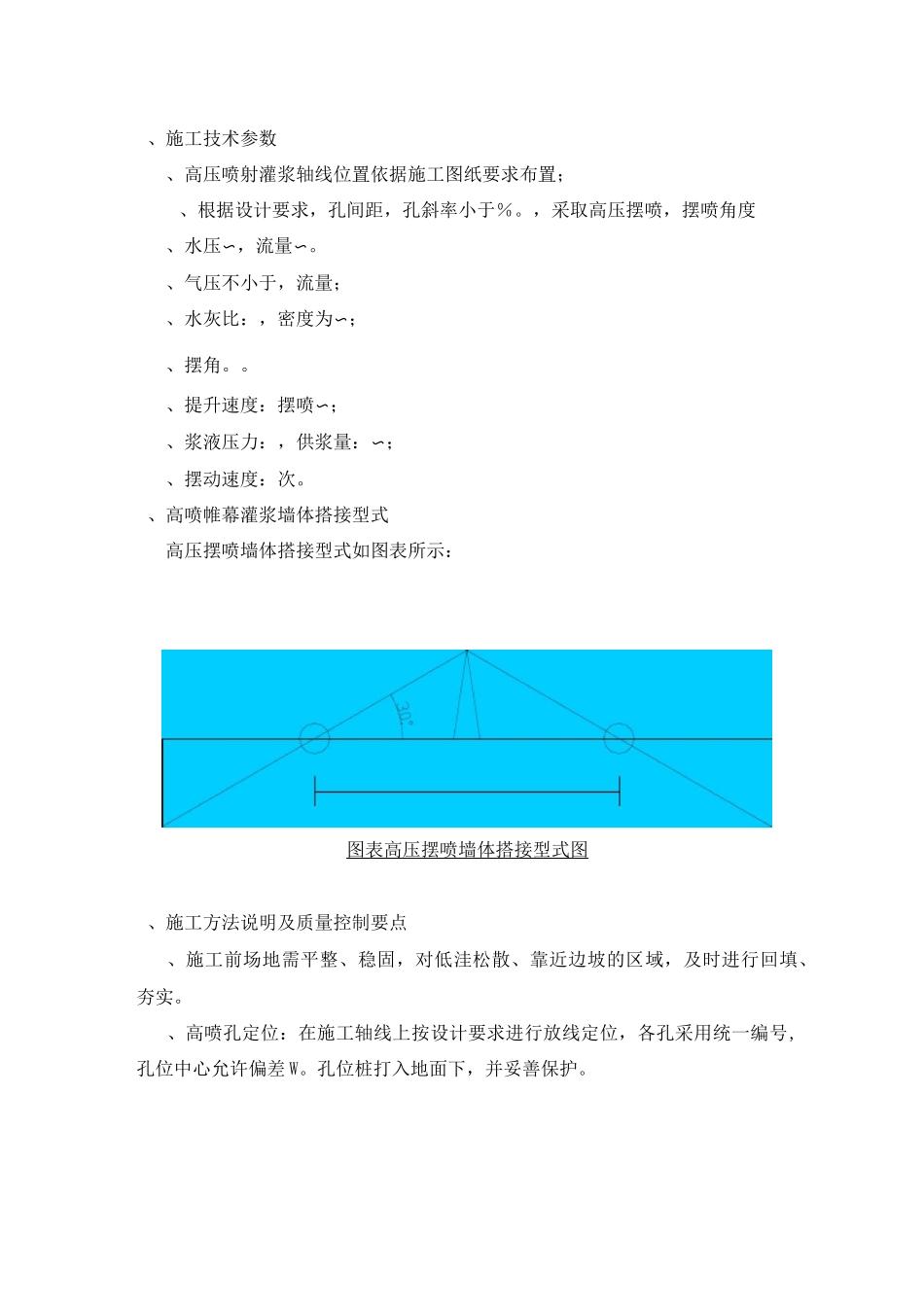

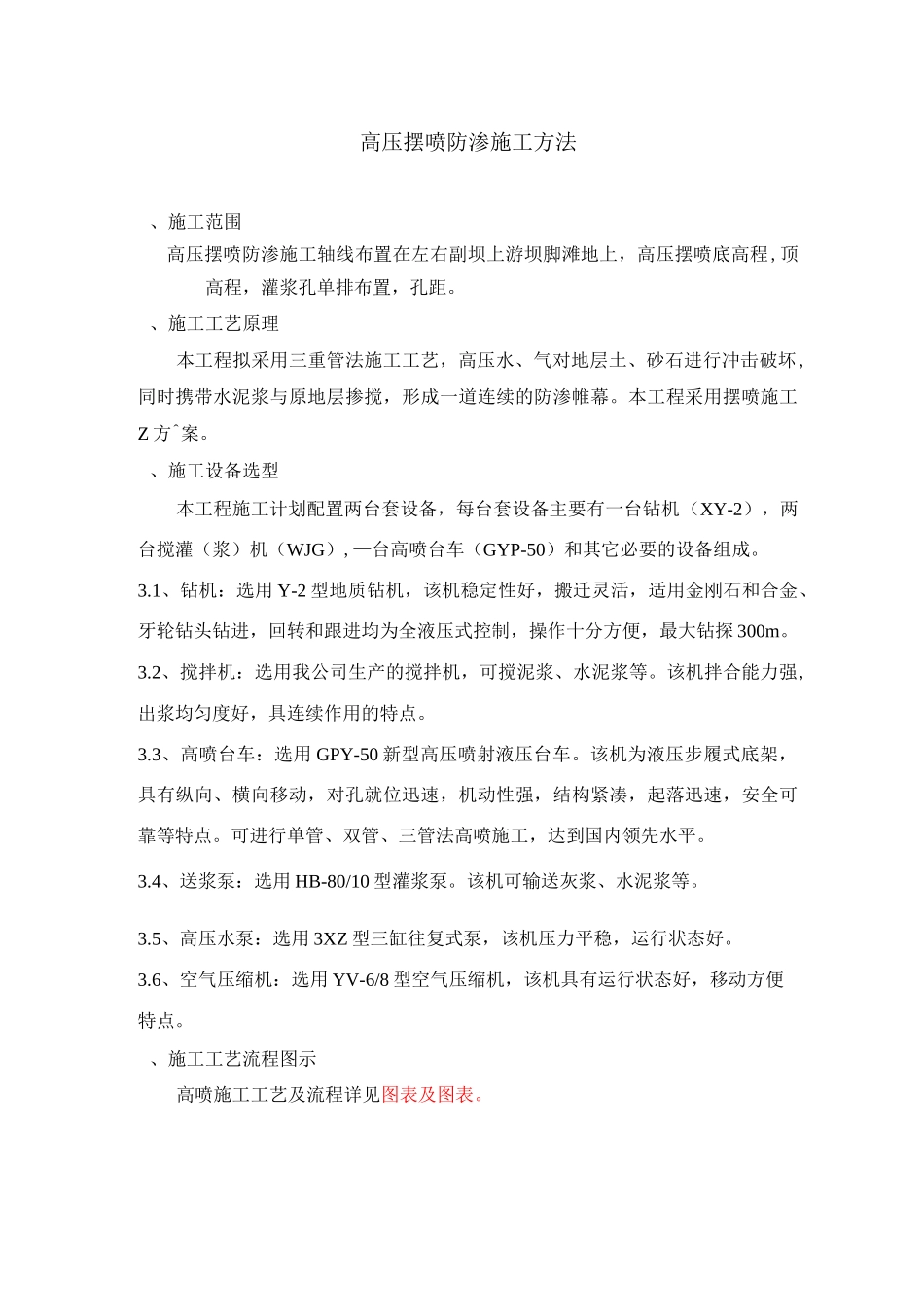

高压摆喷防渗施工方法、施工范围高压摆喷防渗施工轴线布置在左右副坝上游坝脚滩地上，高压摆喷底高程,顶高程，灌浆孔单排布置，孔距。、施工工艺原理本工程拟采用三重管法施工工艺，高压水、气对地层土、砂石进行冲击破坏,同时携带水泥浆与原地层掺搅，形成一道连续的防渗帷幕。本工程采用摆喷施工Z方^案。、施工设备选型本工程施工计划配置两台套设备，每台套设备主要有一台钻机（XY-2），两台搅灌（浆）机（WJG）,—台高喷台车（GYP-50）和其它必要的设备组成。3.1、钻机：选用Y-2型地质钻机，该机稳定性好，搬迁灵活，适用金刚石和合金、牙轮钻头钻进，回转和跟进均为全液压式控制，操作十分方便，最大钻探300m。3.2、搅拌机：选用我公司生产的搅拌机，可搅泥浆、水泥浆等。该机拌合能力强,出浆均匀度好，具连续作用的特点。3.3、高喷台车：选用GPY-50新型高压喷射液压台车。该机为液压步履式底架，具有纵向、横向移动，对孔就位迅速，机动性强，结构紧凑，起落迅速，安全可靠等特点。可进行单管、双管、三管法高喷施工，达到国内领先水平。3.4、送浆泵：选用HB-80/10型灌浆泵。该机可输送灰浆、水泥浆等。3.5、高压水泵：选用3XZ型三缸往复式泵，该机压力平稳，运行状态好。3.6、空气压缩机：选用YV-6/8型空气压缩机，该机具有运行状态好，移动方便特点。、施工工艺流程图示高喷施工工艺及流程详见图表及图表。图表高压喷射灌浆施工流程图1DDD1300m、施工技术参数、高压喷射灌浆轴线位置依据施工图纸要求布置；、根据设计要求，孔间距，孔斜率小于％。，采取高压摆喷，摆喷角度、水压〜，流量〜。、气压不小于，流量；、水灰比：，密度为〜；、摆角。。、提升速度：摆喷〜；、浆液压力：，供浆量：〜；、摆动速度：次。、高喷帷幕灌浆墙体搭接型式高压摆喷墙体搭接型式如图表所示：图表高压摆喷墙体搭接型式图、施工方法说明及质量控制要点、施工前场地需平整、稳固，对低洼松散、靠近边坡的区域，及时进行回填、夯实。、高喷孔定位：在施工轴线上按设计要求进行放线定位，各孔采用统一编号,孔位中心允许偏差W。孔位桩打入地面下，并妥善保护。、造孔：选用型（型）地质钻机钻孔，钻具采用牙轮钻具，按先I序、后II序钻孔。钻孔前应将钻机放置水平，钻进过程中应随时利用水平尺检查钻机水平状况，以保证垂直度，偏斜不大于孔深的。7钻孔方法：采用泥浆护壁，回转钻进的方法施工；7钻孔直径和深度：钻孔直径110mm,终孔深度达到设计深度为准；7固壁泥浆：采用钻孔自制浆液，钻孔时孔口返出的泥浆经沉淀后重复利用。72、高压摆喷741采用三重管摆动喷射方法，高压水嘴为直线双喷嘴，按设计摆喷方向进行喷射灌浆；742喷射施工参数：根据设计要求；743施工工艺：7.4.3.1、地面试喷、定向摆喷：钻孔验收、高喷台车就位并对准孔口后，首先应进行地面试喷，并使高压喷射流对准设计轴线方向，方向应经过质检员的校核。743.2、开喷：喷射管下到设计深度后，供浆、供风、供水待浆液返出孔口后开喷。743.3、灌浆：同时启动高压水泵、空压机、搅拌机、泥浆泵等配套设备，将各项工艺参数调整到设计要求，开始喷射，待孔口返浆后按设计要求速度开始提升，这样就自下而上形成了高压喷射灌浆防渗板墙。喷射过程中应随时检查设备运行状况，高压水泵泵压应保持在以上，空压机风压不小于，泥浆泵泵压保持不小于，同轴喷射。做好各环节配合，避免中断，因停电、机械故障造成停喷时间达小时以上，继续喷射时,则应将喷头下插开喷，确保板墙在高度上的连续性。I序孔、II序孔灌浆间隔时间不小于天。高喷灌浆应保持全孔连续一次作业。作业中因拆卸喷射管等停顿后重复喷射灌浆长度不小于0.2m。743.4、在高喷灌浆过程中，出现压力突降或骤增、孔口回浆浓度和回浆量异常,甚至不返浆等情况时，查明原因后及时处理。743.5、当孔内出现严重漏浆应停止提升，向孔内冲填砂、土等堵漏材料，并降低水压力、流量，在喷射水流中掺加速凝剂，加大浆液密度或进行原地灌注水泥浆、孔口冒浆正常后方可继续提升。743.6、供浆正常情况下，孔口回浆密度变小，不能满足设计要求时，拟采取加大进浆密度或进浆量的措施予以处理。74...
